NetScaler MPX 26000
NetScaler MPX 26100/26160/26200 设备是 2U 设备。这些设备具有两个 14 核处理器和 256 GB 内存。该设备有八个 50G 和十六个 25G 网络端口。
有关 NetScaler 硬件平台支持的软件版本的信息，请参阅 NetScaler MPX 硬件软件兼容性矩阵。

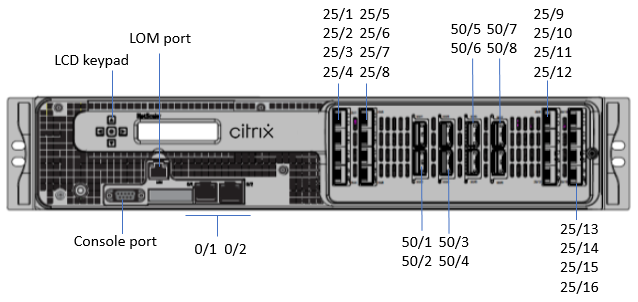

下图显示了 NetScaler MPX 26000 设备的前面板。
图 1. NetScaler MPX 26000，前面板
NetScaler MPX 26000 设备具有以下端口：
-
RS232 串行控制台端口。
-
一个 10/100/1000Base-T RJ45 铜缆以太网 LOM 端口。使用此端口可独立于 NetScaler 软件远程监控和管理设备。
-
两个 10/100/1000Base-T RJ45 铜缆以太网管理端口，编号为 0/1 和 0/2。这些端口用于直接连接到设备以执行 NetScaler 管理功能。
-
八个 50G 端口，编号为 50/1 到 50/8。
-
十六个 25G 端口，编号为 25/1 到 25/16。有关每个端口支持的收发器信息，请参阅 25G、40G、50G 和 100G 端口。

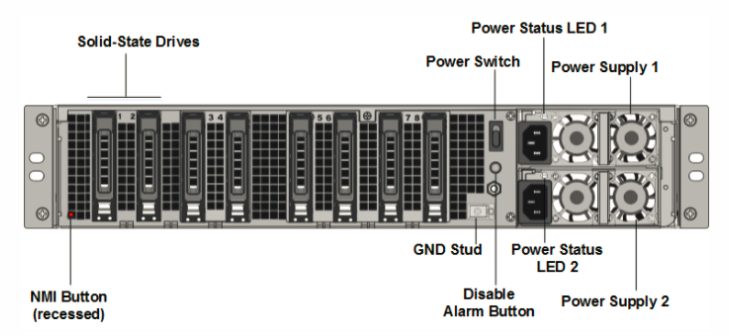

下图显示了 MPX 26000 设备的后面板。
图 2. NetScaler MPX 26000，后面板
NetScaler MPX 26000 设备后面板上可见以下组件：
-
两个 480 GB 或更大容量的可移动固态硬盘，采用独立磁盘冗余阵列 (RAID) 配置。在 RAID 配置中，相同数据存储在多个驱动器上，以提高性能、增加存储容量、降低数据丢失风险并提供容错功能。这两个 SSD 存储相同的数据。如果其中一个发生故障并更换，新的 SSD 将镜像另一个。注意： 随着组件达到生命周期结束 (EOL)，驱动器密度可能会增加，但其大小绝不会小于原始大小。
-
电源开关，用于打开或关闭设备的电源。
-
如果操作系统正常运行，按住开关不到两秒钟，以正常关机方式关闭系统电源。
-
如果操作系统无响应，按住电源开关超过 4 秒钟，以强制关闭电源。
-
-
两个热插拔 100–240 VAC、1000 W 电源模块。最大功耗为 672 W。典型功耗为 540 W。每个电源都有一个 LED 指示其状态，如下所示：
| LED 颜色 | LED 指示 |
|---|---|
| 熄灭 | 设备上没有任何电源供电。 |
| 红色闪烁 | 此电源无电。 |
| 绿色闪烁 | 电源处于待机模式。 |
| 绿色 | 电源正常工作。 |
| 红色 | 电源故障。 |
| 红绿灯交替闪烁 | 警告 (OVP/UVP/OCP/OTP/风扇); OVP = 过压保护; UVP = 欠压保护; OCP = 过流保护; OTP = 过温保护 |
-
禁用警报按钮。当两个电源之一失去输入电源或电源发生故障时，按下此按钮可使电源警报静音。
-
不可屏蔽中断 (NMI) 按钮，在技术支持要求下用于启动核心转储。要按下此红色按钮（该按钮是凹陷的，以防止意外激活），请使用钢笔、铅笔或其他尖锐物体。NMI 按钮也可通过网络在 LOM GUI 的“远程控制”菜单中远程使用。有关设备熄灯管理端口的更多信息，请参阅 NetScaler MPX 设备熄灯管理端口。
