Vista holística de todas las aplicaciones en el gráfico de servicio

February 8, 2022
Contribución de:
C

Vaya a Aplicaciones > Gráfico de servicio y, a continuación, haga clic en Global.

Gráfico de servicios globales

El gráfico de servicio muestra lo siguiente para la duración de tiempo seleccionada:

  • La región desde la que los usuarios acceden a la aplicación específica

Centros de datos donde se hospedan las instancias Citrix ADC

  • El total de aplicaciones discretas de todas las instancias de Citrix ADC

    Nota

    Si una instancia de Citrix ADC no tiene aplicaciones discretas, el borde de flecha hacia el servidor virtual discreto desde la instancia de Citrix ADC no está visible

  • El total de aplicaciones personalizadas de todas las instancias de Citrix ADC

  • El total de aplicaciones de microservicio de la instancia CPX de Citrix ADC

Ver métricas de cliente

Sitúe el puntero del mouse sobre una región cliente para ver las métricas.

Métricas del cliente

  • Latencia de red del cliente: Indica la latencia media de la red del cliente.

  • Error de cliente 4xx: Indica el total de errores 4xx del cliente.

  • Errores SSL del cliente: Indica el total de errores SSL del cliente.

Ver detalles de Citrix ADC

El gráfico de servicio le permite ver:

  • El centro de datos agrupado con sus instancias totales de Citrix ADC

  • Solo las 4 instancias de Citrix ADC con calificación baja superior de cada centro de datos

    Grupo ADC

Haga clic en Más ADC para ver todas las instancias de Citrix ADC seleccionando las fichas de estado respectivo (Crítico, Revisión, Buena y No Aplicable).

Más ADC

Sitúe el puntero del mouse sobre una instancia de Citrix ADC para ver las métricas.

Detalles ADC

Puede ver:

  • Dirección IP y puntuación de la instancia Citrix ADC

  • Nombre de host: Indica el nombre de host asignado a la instancia de Citrix ADC

  • Estado actual: Indica el estado actual de la instancia de Citrix ADC, como Activo, abajo, fuera de servicio.

  • Problema principal: Indica el problema principal que afecta a la puntuación actual de Citrix ADC

Haga clic en la instancia de Citrix ADC para ver los detalles de la instancia, como la puntuación de la instancia, las métricas clave y los problemas asociados con la instancia de ADC. Para obtener más información, consulte Ver detalles de instancias en Infrastructure Analytics.

Ver aplicaciones discretas

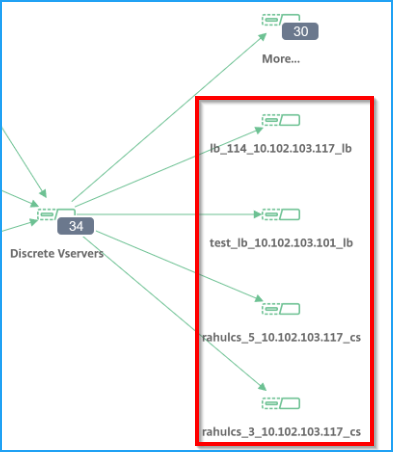

El gráfico de servicio muestra las 4 aplicaciones discretas con puntuación baja superior.

Aplicaciones discretas

Tenga en cuenta que tiene las siguientes aplicaciones discretas:

App Name Citrix ADC Puntuación de la aplicación Estado de la aplicación
App1 10.102.29.50 35 (Crítico) Activo
App2 10.102.29.90 100 (Bueno) Caída
App 3 10.102.32.40 49 (Revisión) Activo
App4 10.102.113.208 92 (Bueno) Caída
App5 10.102.25.25 86 (Bueno) Activo
App6 10.102.29.41 77 (Bueno) Activo
App7 10.102.29.102 41 (Revisión) Activo

En este caso, puede ver App1, App3, App6 y App 7 como las 4 aplicaciones de puntuación baja superior en el gráfico de servicio.

Del mismo modo, también puede ver las 4 aplicaciones de calificación baja superior para aplicaciones Custom y Microservices.

Sitúe el puntero del mouse sobre un servicio para ver la información de métricas.

Métricas de la aplicación

Puede ver:

  • El nombre de la aplicación y la puntuación

  • Estado actual: Indica el estado actual de la aplicación, como Activo o Inactivo

  • Problemas: Indica el total de problemas aplicables a la aplicación

  • Problema principal: Indica el problema principal que afecta a la puntuación general de la aplicación

Haga clic en Más para ver todas las aplicaciones discretas. La página Servidor virtual discreto se muestra como se muestra en la imagen siguiente:

Todas las aplicaciones

Los servidores virtuales se muestran de acuerdo con el estado.

  • Total: Total de aplicaciones discretas

  • Crítica: La puntuación de la aplicación está entre 0 y < 40

  • Revisión: La puntuación de la aplicación es entre 40 y < 75

  • Bueno: La puntuación de la aplicación es > 75

  • No aplicable: La aplicación no está vinculada a ningún servidor virtual

Puede hacer clic en cada ficha para ver los servidores virtuales. Al hacer clic en una aplicación, se muestra el gráfico de servicio de la aplicación seleccionada.

Gráfico de servicio de aplicaciones

Para obtener más información, consulte Service Graph para aplicaciones.

Ver aplicaciones de microservicios

El gráfico de servicio también muestra todas las aplicaciones de microservicio que pertenecen a los clústeres de Kubernetes. Sitúe el puntero del mouse sobre un servicio para ver los detalles de las métricas.

Puede ver:

  • El nombre del servicio

  • El protocolo utilizado por el servicio como SSL, HTTP, TCP, SSL sobre HTTP

  • Hits: El número total de hits recibidos por el servicio

  • Tiempo de respuesta del servicio: El tiempo medio de respuesta tomado del servicio.

    (Tiempo de respuesta = cliente RTT + petición último byte: Solicitud primer byte)

  • Errores: El total de errores como 4xx, 5xx, etc.

  • Volumen de datos: Volumen total de datos procesados por el servicio

  • Espacio de nombres: El espacio de nombres del servicio

  • Nombre del clúster: Nombre del clúster en el que está alojado el servicio

  • Errores del servidor SSL: El total de errores SSL del servicio

Al hacer clic en un servicio, se muestra el gráfico de servicio Kubernetes para el servicio seleccionado, junto con el espacio de nombres del servicio y los filtros de nombre del clúster aplicados.

Servicio de Kubernetes

Haga clic en Más para ver el gráfico de servicios de Kubernetes que tiene todos los servicios. Para obtener más información sobre el gráfico de servicio de Kubernetes, consulte Gráfico de servicio para aplicaciones nativas de la nube.

Kubernetes todas las aplicaciones

Barra de búsqueda para filtrar resultados

Puede utilizar la barra de búsqueda para filtrar los resultados. Como administrador, esta barra de búsqueda le permite reducir rápidamente a una instancia, cliente/aplicación/centro de datos en particular, cuando tenga:

  • Una gran empresa con muchos centros de datos

  • Se han configurado muchas instancias de Citrix ADC para cada centro de datos

  • Se configuraron muchas aplicaciones implementadas o a las que se accede a través de cada instancia de Citrix ADC

  • Clientes que acceden a la aplicación desde diferentes ubicaciones

Coloque el puntero del ratón en la barra de búsqueda y seleccione la categoría que quiere crear el filtro.

Barra de búsqueda

Por ejemplo, si quiere ver una instancia ADC concreta, seleccione Instancia en la barra de búsqueda y seleccione la dirección IP de la instancia. El gráfico de servicio global muestra la instancia seleccionada y sus aplicaciones asociadas, centros de datos y ubicaciones de cliente.

Resultados de búsqueda
