Graphique de service pour les applications

February 15, 2022
Contributeur:
C

Pour afficher le graphique de service d’une application :

  1. Accédez à Applications > Tableau de bord.

  2. Sélectionnez une application.

    La page de détails de l’application s’affiche.

  3. Sélectionnez la durée et cliquez sur Service Graph.

    graphique de service

    La page du graphique de service s’affiche pour l’application sélectionnée.

Vous pouvez afficher le graphique de service en mode Application ou en mode Fonctions réseau.

Vue du graphique de service

Vous pouvez également faire glisser et sélectionner les résultats et les erreurs pour modifier les résultats.

Faites glisser et sélectionnez

Vue de l’application

Affiche la vue d’ensemble de la configuration de l’application. Dans cette vue, vous pouvez visualiser la communication entre les applications client, ADC et Web.

Vue de l'application

Vue des fonctions réseau

Affiche les serveurs virtuels associés à l’application. Dans cette vue, vous pouvez visualiser si ADC communique avec :

  • Serveur virtuel de commutation de contenu pour accéder à l’application

  • Serveur virtuel d’équilibrage de charge pour accéder à l’application

  • Serveurs virtuels de commutation de contenu et d’équilibrage de charge pour accéder à l’application

    Vue des fonctions réseau

Pour l’application GSLB, les détails sont affichés avec le centre de données et Citrix ADC.

Vue des fonctions réseau

Affichage graphique de service pour aucune transaction active

Si aucune transaction active ne se produit entre ADC et application Web, le graphique de service affiche uniquement la configuration de base de l’application (sans client et ADC).

Vue de configuration

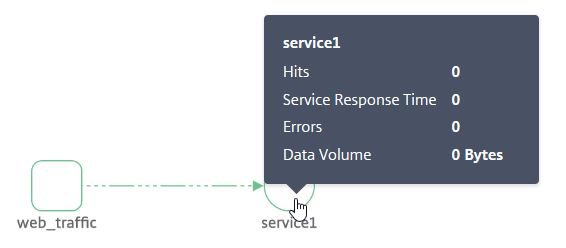

Lorsque vous placez le pointeur de la souris sur un service ou un serveur virtuel, les détails sont affichés sous la forme 0 pour toutes les mesures en raison de l’absence de transactions.

Aucune mesure

Analyser les mesures

Placez le pointeur de la souris sur chaque service pour afficher les détails des mesures en mode Application ou en mode Fonction réseau.

Mesures client

Placez le pointeur de la souris sur le client pour afficher les mesures du client.

Mesures client

  • Latence réseau client  : indique la latence réseau du client.

  • Erreurs 4xx client — Indique le nombre total d’erreurs 4xx survenues à partir du client.

  • Erreurs SSL client  : indique le nombre total d’erreurs SSL provenant du client.

Mesures de fonction réseau

Placez le pointeur de la souris sur un service d’équilibrage de charge ou de commutation de contenu pour afficher les détails des mesures.

Mesures de fonction réseau

  • Hits — Indique le nombre total d’accès reçus par le serveur virtuel

  • Temps de traitement ADC — Indique le temps de traitement moyen par l’instance ADC

  • Volume de données  : indique le volume total de données traité par le serveur virtuel

  • Score de santé — Indique le score de l’application

  • État actuel — Indique l’état actuel du serveur virtuel

Mesures de service

Placez le pointeur de la souris sur un service (application Web) pour afficher les mesures

Mesures de service

  • Hits — Indique le nombre total d’accès reçus par le service

  • Temps de réponse du service  : indique le temps de réponse moyen du service

  • Erreurs — Indique le total des erreurs se sont produites à partir du service

  • Volume de données  : indique le total des données traitées par le service

Mesures Citrix ADC (uniquement pour les applications GSLB)

Placez le pointeur de la souris sur ADC pour afficher les mesures.

Mesures ADC

  • Affiche le nom d’hôte et le score ADC actuel. Le score est calculé en fonction des différents problèmes potentiels de Citrix ADC. Pour plus d’informations, consultez Score d’instance.

  • Adresse IP — Indique l’adresse IP Citrix ADC

  • État actuel  : indique l’état de Citrix ADC, par exemple : En haut, en bas ou hors service.

  • Temps de traitement ADC  : indique le temps de traitement moyen par l’instance ADC

Remarque

Si aucun nom d’hôte n’est attribué à Citrix ADC :

-l’adresse IP Citrix ADC est affichée à la place du nom d’hôte.

-Dans les mesures, les informations d’adresse IP Citrix ADC ne s’affichent pas.

Nom d'hôte
