Unified Gateway Visualizer
概要
Unified Gateway Visualizerは、Unified Gatewayウィザードを使用して構成を視覚的に表現します。Unified Gateway Visualizerは、構成の追加と編集、およびバックエンドの問題の診断に使用されます。
Unified Gateway Visualizerには、次の情報が表示されます。 |構成|構成| |—|–| |事前認証ポリシー|認証ポリシー| |CS仮想サーバ|VPN 仮想サーバー| |LB 仮想サーバ|XA/XD アプリケーション| |ウェブアプリケーション|SaaSアプリ|
Unified Gateway の導入により、エンタープライズアプリケーションまたはSaaSアプリケーション、クライアントレスアクセスアプリケーション、Citrix Virtual Apps、およびデスクトップリソースへの1つのURLを介してセキュアなリモートアクセスが可能になります。
Unified Gateway の設定
- メニューから [Unified Gateway] を選択します。
2. 次の画面で、次の情報があることを確認し、[ Get Started] をクリックします。
- Unified Gateway のパブリック IP アドレス。
- オプションのルートCA証明書を持つサーバー証明書チェーン（.PFXまたは.PEM）。
- LDAP/RADIUS/クライアント証明書ベースの認証の詳細。
- アプリケーションの詳細（SaasアプリケーションまたはCitrix Virtual Apps and Desktops サーバーの詳細のURL）。
3. [ 続行 ] ボタンをクリックします。
Unified Gateway 構成の仮想サーバを作成します。
- 仮想サーバの構成 名 を入力します。
- Unified Gateway配置のパブリック方向の Unified Gateway IP アドレスを入力します 。
- ポート番号 を入力します。ポート番号の範囲は 1 ～ 65535 です。
- ［続行］ をクリックします。
サーバー証明書を指定するには、次の情報を入力します。
1. [ 既存の証明書を使用する ] または [ 証明書のインストール] ラジオボタンを選択します。 2. ドロップダウンメニューから サーバー証明書 を選択します。 3. [ 続行 ] ボタンをクリックします。
認証を指定するには、次の情報を入力します。
1. プルダウンメニューから [ プライマリ認証方法 ] を選択します。 2. [ 既存のサーバーを使用する] または [新しいサーバーの追加] ラジオボタンを選択します。 3. [ 続行 ] ボタンをクリックします。
- プルダウン・メニューから「 ポータル・テーマ 」を選択します。
- ［続行］ をクリックします。
- 「 Webアプリケーション 」または「 Citrix Virtual Apps デスクトップ 」ラジオボタンを選択します。
- ［続行］ をクリックします。
Webアプリケーションを指定するには、次の情報を入力します。
- ブックマークのリンクの名前を入力します。
-
VPN URL が表すアプリケーションのタイプを選択します。指定できる値は次のとおりです。
- イントラネットアプリケーション
- クライアントレス アクセス
- SaaS
- このCitrix ADC上で事前に構成されたアプリケーション
- このチェックボックスをオンにすると、このアプリケーションに Unified Gateway URL からアクセスできるようになります。
- ブックマークリンクの URL を入力します。
- アイコン URL から、アイコンファイルを取得するファイルを選択します。最大長は 255 です。
- [続行] ボタンをクリックします。
- ［完了］ をクリックします。
- ［続行］ をクリックします。
- ［完了］ をクリックします。
GUI の設定
- メニューから [Unified Gateway] を選択します。

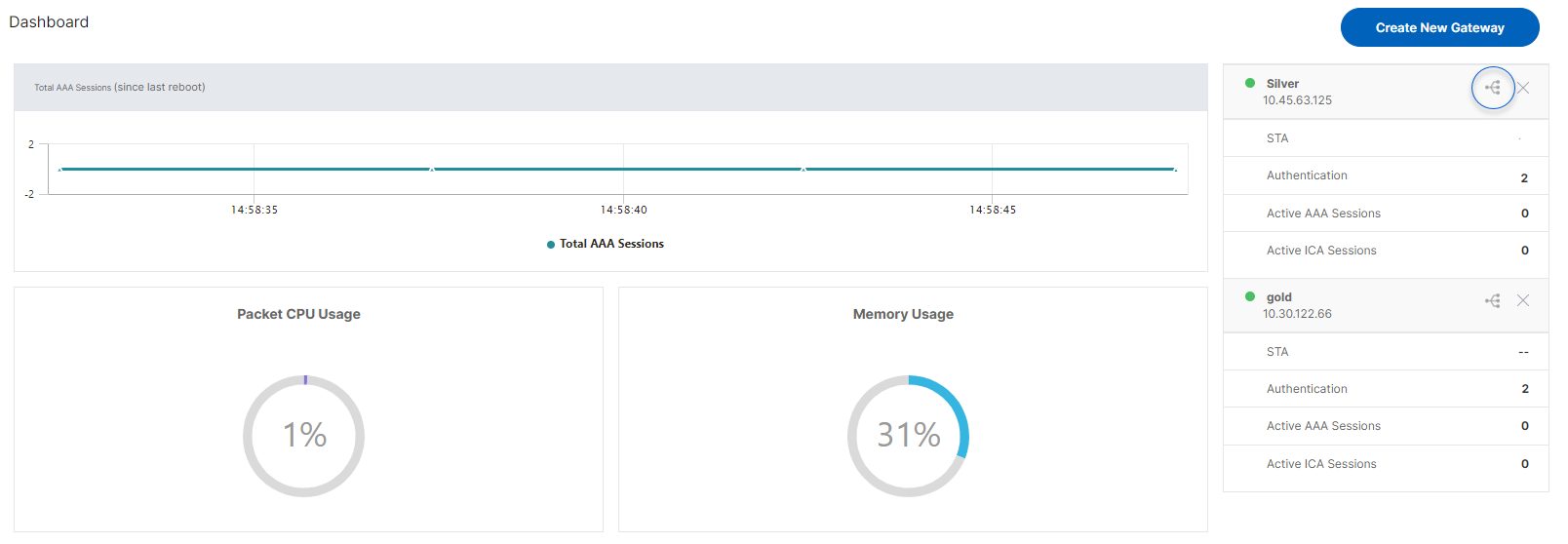

- [Unified Gateway ビジュアライザー] アイコンをクリックして、構成済みの Gatewayインスタンスにアクセスします。
Unified Gateway のビジュアライザーは、次の図のようになります。
Unified Gateway ビジュアライザーには、事前認証、認証、およびアプリのセクションがあります。vpn 仮想サーバに事前認証ポリシーが設定されている場合は、Unified Gateway ビジュアライザに事前認証が表示されます。
Unified Gateway ビジュアライザーは、ロードバランシングと VPN 仮想サーバーの状態を示すために色分けスキームを使用します。
| 色彩の色 | 説明 |
|---|---|
| 赤 | サーバーがダウンしていることを意味します。 |
| グレー | webapps/Citrix Virtual Appsが設定されていないことを意味します。 |
| 緑 | 仮想サーバーですべてが問題ないことを意味します。 |
| オレンジ | 負荷分散仮想サーバーサービスの1つを意味します。ダウンしていますが、それでも正常に機能しています。 |
VPN 仮想サーバの詳細
vpn 仮想サーバの詳細を取得するには、[vpn 仮想サーバ] ノードをクリックします。ポップアップには、C/S ルールやすべてのポリシーなどの詳細が表示されます。
- （+）アイコンをクリックして、vpn エンティティにポリシーを追加します。

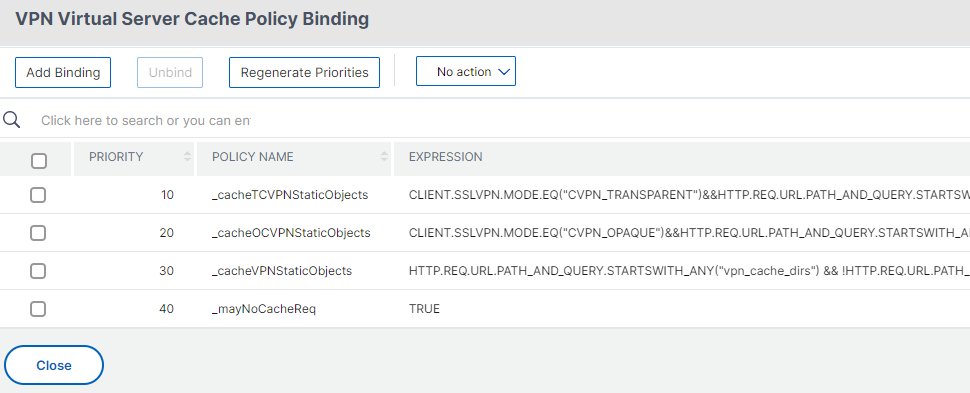

デフォルトでは、次のポリシーがバインドされています。
- 構成済みのポリシーの詳細を表示するには、目的のノードをクリックします。
VPN 仮想サーバー情報の場合、ポップアップの VPN タイトルは、VPN 仮想サーバーの詳細を示すスライダーに移動するクリック可能なエンティティです。

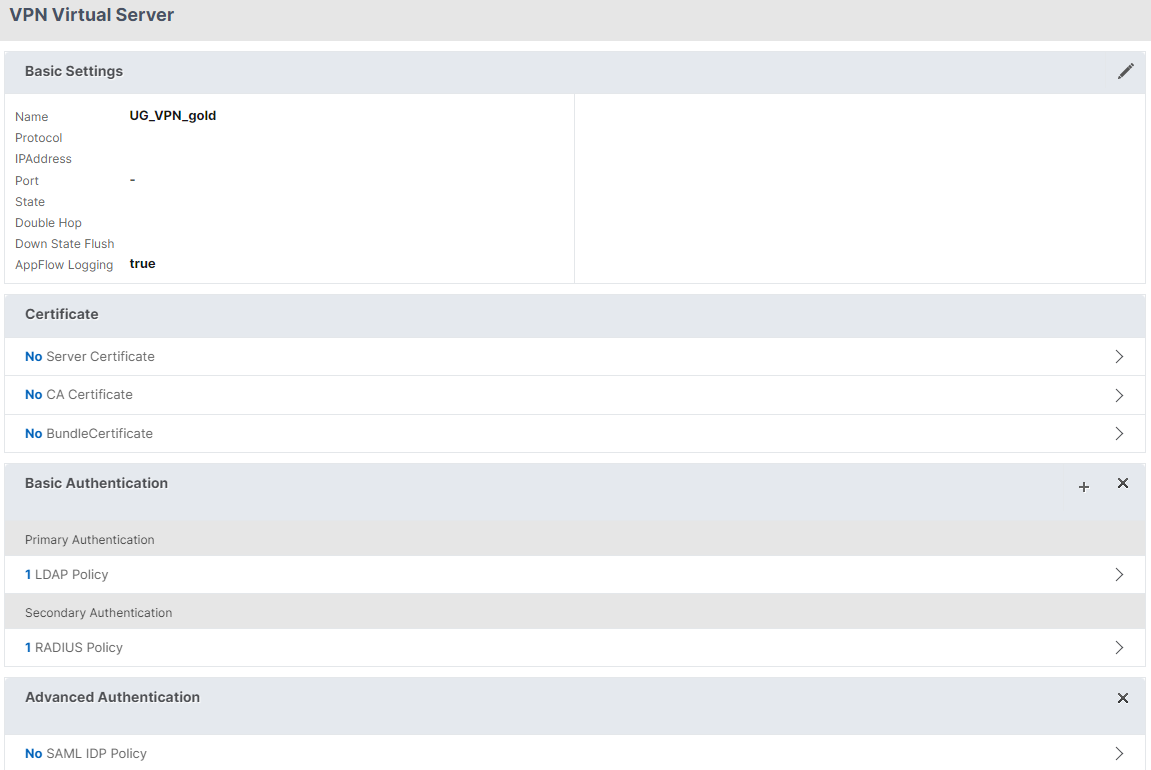

VPN サーバーの詳細をここに示します。
事前認証ブロック
vpn 仮想サーバに、事前認証ポリシーが関連付けられている場合、Unified Gateway ビジュアライザには PreAuth ブロックが表示されます。[Pre Auth] ブロックはポリシーを表示し、認証前ポリシーを vpn に追加するオプションを提供します。
- [ + ] をクリックして、事前認証ポリシーを追加します。
事前認証ポリシーが付けられていない場合、このブロックはビューに表示されません。
認証ブロック
Auth ブロックには、プライマリポリシーとセカンダリポリシーが一覧表示されます。Auth ブロックには、ポリシーを追加するためのオプションがあります。
- [プライマリ] ボックスの一覧の [ + ] をクリックしてプライマリ認証バインドを追加するか、[セカンダリ] ボックスの一覧の [+] をクリックしてセカンダリ認証バインドを追加します。
1. [ プライマリ認証方法 ] ドロップダウンメニューからオプションを選択します。これは必須フィールドです。 2. ラジオボタンを選択して、 既存のサーバー を使用するか、 新しいサーバーを追加 するかを指定します。 3. [ LDAP ポリシー名] ドロップダウンメニューからオプションを選択します。これは必須フィールドです。 4. [ セカンダリ認証方法 ] ドロップダウンメニューからオプションを選択します。これは必須フィールドです。
- ラジオボタンを選択して、 既存のサーバー を使用するか、 新しいサーバーを追加 するかを指定します。
- [ RADIUS ] ドロップダウンメニューからオプションを選択します。これは必須フィールドです。
- ［続行］ をクリックします。
StoreFrontの追加
XA/XDの近くにある [ + ] をクリックすると、「XA/XD」アプリが追加されます。
統合ポイントを選択できます。オプションは、StoreFront、WI、またはWionNSです。［続行］ をクリックします。
- StoreFront を構成するには、以下のフィールドに入力します。
|フィールド|説明|
|–|—|
|StoreFront FQDN|StoreFront サーバーのFQDNを入力します。最大長：255文字。
例：//storefront.xendt.net|
|サイトパス|StoreFront で既に構成されているReceiver for Webサイトへのパスを入力します。|
|シングル・サインオン・ドメイン|ユーザー認証のデフォルトドメインを入力してください|
|ストア名|STOREFRONT モニタの名前を入力します。
STORENAMEは、StoreFrontサーバーの正常性を調べるためにStoreFront サービスストア名を定義する引数です。ストオーフロントモニターに適用できます。最大長:31| |
Secure Ticket Authorityサーバー|Secure Ticket Authority URL を入力します。これは通常、配信Controller 上に存在します。
例：http://sta|
|StoreFrontサーバー|StoreFront サーバーのIPアドレスを入力|
|プロトコル|サーバーで使用されるプロトコルを入力します。 |
|ポート|サーバーが使用するポートを入力します。 |
|負荷分散|StoreFront サーバーの負荷分散構成を入力します。 |
|仮想サーバー*| Unified Gateway 展開のパブリック IP アドレスを入力します。 |
2. [ 続行] をクリックします。
SaaS の追加
- [ + ] をクリックして SaaS アプリを追加すると、[SaaS の追加] ページに移動します。SaaS を設定するには、次のフィールドに入力します。必須の情報が必要なフィールドには、* が付きます。
| フィールド | 説明 |
|---|---|
| 名前* | ブックマークのリンクの名前を入力します。 |
| アプリケーションの種類 | この VPN URL が表すアプリケーションのタイプを入力します。可能な値は次のとおりです。このCitrix ADC上のイントラネットアプリケーション/クライアントレスアクセス/SaaS/事前構成されたアプリケーション |
| URLを入力* | イントラネットアプリケーションの URL を入力します。 |
| ファイルの選択 | このリソースを表示するためのアイコンファイルを取得する URL を入力してください。MaxLength = 255 |
Webアプリケーションの追加
- [ + ] をクリックして Web アプリを追加すると、[Web アプリの追加] ページに移動します。次のフィールドに入力して、Webアプリケーションを構成します。必須の情報が必要なフィールドには、* が付きます。
| フィールド | 説明 |
|---|---|
| 名前* | ブックマークのリンクの名前を入力します。 |
| アプリケーションの種類 | この VPN URL が表すアプリケーションのタイプを入力します。可能な値は次のとおりです。このCitrix ADC上のイントラネットアプリケーション/クライアントレスアクセス/SaaS/事前構成されたアプリケーション |
| URLを入力* | イントラネットアプリケーションの URL を入力します。 |
| ファイルの選択 | このリソースを表示するためのアイコンファイルを取得する URL を入力してください。MaxLength = 255 |
Unified Gateway の URL からアプリケーションにアクセスできる場合は、アプリケーションをクリックして、ロードバランシングサーバーの詳細にアクセスできます。
（+）をクリックして新しいポリシーを追加できます。ポリシー情報を表示するノードをクリックすると、バインドされたすべてのポリシーを表示できます。
LB にバインドされたサービスの数と、全体的な状態情報も表示されます。さらにクリックすると、すべてのサービスが一覧表示されます。LB に新しいサービスを追加できます。
LB の詳細については、ポップアップのタイトルはクリック可能で、LB 仮想サーバーの詳細ページに表示されます。
