NetScaler MPX 15000-50G
NetScaler MPX 15000-50Gアプライアンスは2Uアプライアンスです。このプラットフォームには、2つの8コアプロセッサと128 GBのメモリが搭載されています。MPX 15000-50Gアプライアンスは、合計12個のネットワークポートを提供します。
-
8つの10G SFP+イーサネットポート
-
4つの50Gイーサネットポート
NetScalerハードウェアプラットフォームでサポートされているソフトウェアリリースについては、「NetScaler MPXハードウェアソフトウェア互換性マトリックス」を参照してください。

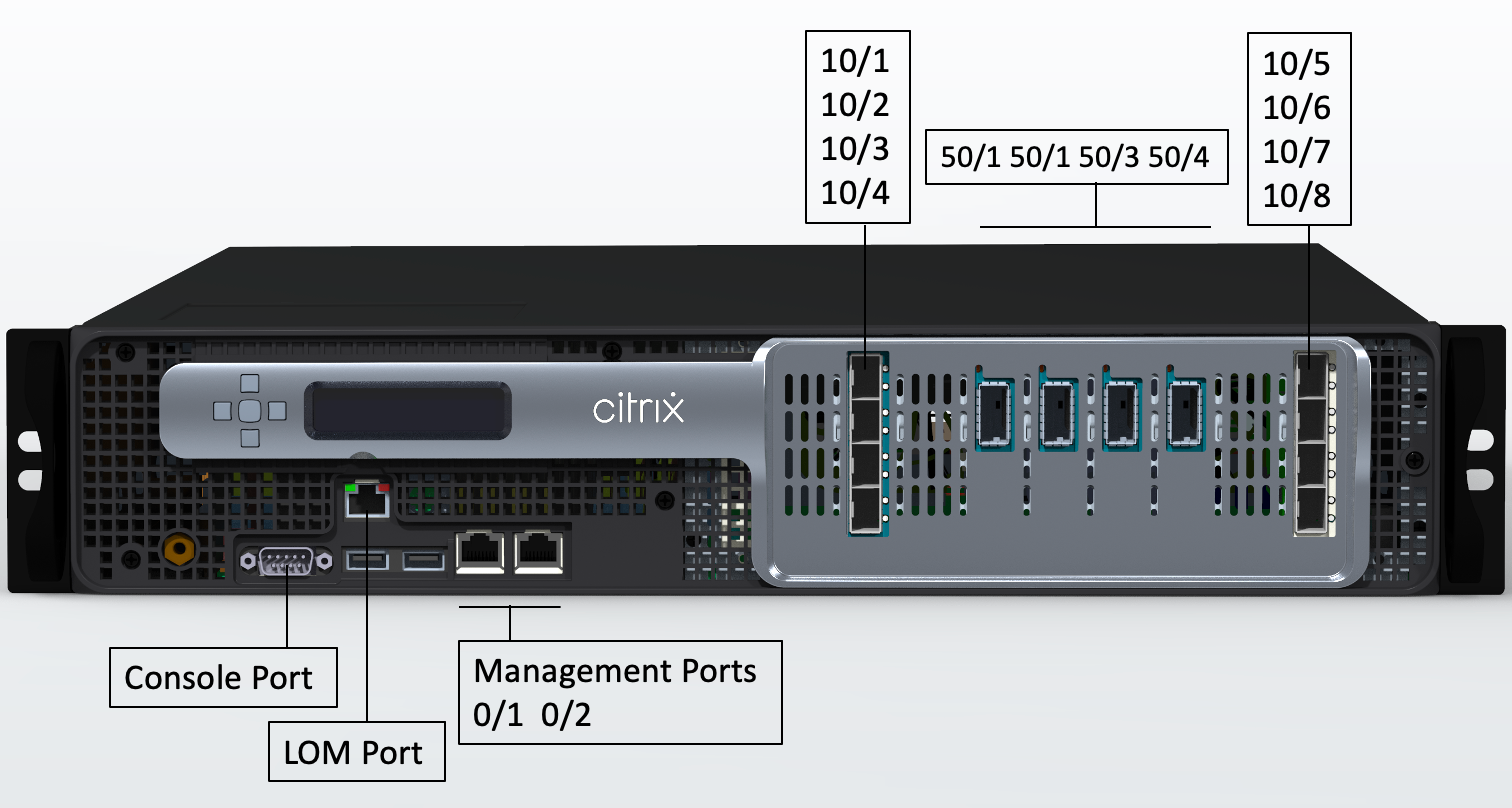

次の図は、NetScaler MPX 15000-50Gアプライアンスのフロントパネルを示しています。
図1. NetScaler MPX 15000-50G、フロントパネル
NetScaler MPX 15000-50Gアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
2つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（番号0/1および0/2）。このポートは、NetScaler管理機能のためにアプライアンスに直接接続するために使用されます。
-
8つの10G SFP+イーサネットポート（番号10/1から10/8）。
-
4つの50Gポート（番号50/1から50/4）。ポートごとのサポートされているトランシーバーに関する情報については、「25G、40G、50G、および100Gポート」を参照してください。
次の図は、NetScaler MPX 15000-50Gアプライアンスの背面パネルを示しています。
図 2. NetScaler MPX 15000-50G、背面パネル
MPX 15000-50G 背面パネル(/en-us/netscaler-hardware-platforms/mpx/media/15000-50g-back.png)
MPX 15000-50G アプライアンスの背面パネルには、次のコンポーネントが表示されます。
-
冗長アレイの独立ディスク (RAID) 構成の 480 GB 以上のリムーバブルソリッドステートドライブが 2 台。RAID 構成では、パフォーマンスの向上、ストレージ容量の増加、データ損失のリスクの低減、およびフォールトトレランスの提供のために、同じデータが複数のドライブに保存されます。2 台の SSD は同じデータを保存します。1 台が故障して交換した場合、新しい SSD はもう一方の SSD をミラーリングします。注: コンポーネントがEOLになるとドライブ密度は増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
電源スイッチ。アプライアンスの電源をオンまたはオフにします。
-
OS が機能している場合は、スイッチを 2 秒未満押して、グレースフルシャットダウンでシステムをシャットダウンします。
-
OS が応答しない場合は、電源スイッチを 4 秒以上押して、強制的に電源をオフにします。
-
-
ホットスワップ対応の 100～240 VAC 入力電源モジュールが 2 台。それぞれ 1000 ワット定格です。最大消費電力は 522 ワット、標準消費電力は 300 ワットです。次の表は、各電源の LED ステータスを示しています。
| LED の色 | LED が示す内容 |
|---|---|
| オフ | アプライアンスのどの電源にも電力が供給されていません。 |
| 赤点滅 | この電源には電力が供給されていません。 |
| 緑色の点滅 | 電源はスタンバイモードです。 |
| 緑色 | 電源は正常に機能しています。 |
| 赤色 | 電源障害。 |
| 赤色と緑色の点滅 | 警告 (OVP/UVP/OCP/OTP/ファン); OVP = 過電圧保護; UVP = 低電圧保護; OCP = 過電流保護; OTP = 過熱保護 |
-
アラーム無効ボタン。2つの電源のうち1つが入力電力を失った場合、または電源が故障している場合に、このボタンを押して電源アラームを停止します。
-
コアダンプを開始するためにテクニカルサポートの要求に応じて使用される、ノンマスク可能割り込み (NMI) ボタン。意図しない作動を防ぐために窪んだこの赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用します。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートでも利用できます。アプライアンスのライトアウト管理ポートの詳細については、NetScaler MPX ハードウェア-ソフトウェア互換性マトリックスを参照してください。
