监控全球分布的站点

April 23, 2021
投稿者:
C

作为网络管理员，您可能必须监视和管理部署在不同地理位置的网络实例。但是，在分布在地理位置上的数据中心管理网络实例时，要衡量网络的要求并不容易。

Citrix Application Delivery Management (ADM) 中的地理地图为您提供站点的图形表示，并按地理位置细分网络监控体验。通过 Geomap，您可以按位置呈现网络实例分布，并监视网络问题。

以下部分介绍如何监控 Citrix ADM 中的数据中心。

Citrix ADM 站点是特定地理位置中的 Citrix 应用程序 Delivery Controller (ADC) 实例的逻辑分组。例如，当一个站点被分配给 Amazon Web Services (AWS) 时，另一个站点可能被分配给 Azure™。还有一个网站托管在租户的前提。Citrix ADM 管理和监视连接到所有站点的所有 Citrix ADC 实例。您可以使用 Citrix ADM 监视和收集系统日志、AppFlow、SNMP 以及来自托管实例的任何此类数据。

Citrix ADM 中的地理地图为您提供站点的图形表示。Geomaps 还会按地理分解您的网络监视体验。通过地理图，您可以按位置可视化您的网络实例分布并监视所有网络问题。您可以导航到 “ 网络 ” > “ 仪 表板” 页面，以获得在世界地图上创建的站点的可视化表示。

用例

一家领先的移动运营商公司 Explecompany 正在依靠私人服务提供商托管他们的资源和应用程序。该公司已经有两个基地-一个位于美国明尼阿波利斯，另一个位于澳大利亚的爱丽斯泉。在此图中，您可以看到两个标记代表两个现有站点。

本地化后的图片

标记还会显示一个数字，显示每个站点中的应用程序数。您可以单击这些标记以了解有关每个站点的详细信息。

本地化后的图片

单击选项卡以查看详细信息：

  • “实例 选项卡：在此选项卡中查看以下内容：

    • 每个网络实例的 IP 地址

    • 实例的类型

    • 它们上的关键事件数

    • 在 Citrix ADC 实例上引发的重大事件和所有事件。

  • 事件 选项卡：查看在实例上引发的关键事件和重要事件的列表。

  • “证书 选项卡：在此选项卡中查看以下内容：

    • 所有实例的证书列表

    • 到期状态

    • 重要信息和正在使用的许多证书的前 10 个实例。

  • Agent 选项卡：查看绑定实例的代理列表。

    本地化后的图片

配置地理地图

考试组织决定在印度班加罗尔创建第三个网站。该公司希望通过将一些不太重要的内部 IT 应用程序卸载到班加罗尔办公室来测试云。该公司决定使用 AWS 云计算服务。

作为管理员，您必须首先创建站点，然后在 Citrix ADM 中添加 Citrix ADC 实例。您还必须将实例添加到站点、添加代理并将代理绑定到站点。然后，Citrix ADM 会识别 Citrix ADC 实例和代理所属的站点。

有关添加 Citrix ADC 实例的更多信息，请参阅添加实例。

要创建站点，请执行以下操作：

在 Citrix ADM 中添加实例之前创建站点。通过提供位置信息，您可以精确地定位站点。

导航到 “网络” > “站点”，然后单击 “添加”。

  1. 在 “创建站点” 页中，指定以下信息：

    1. 站点类型：选择 数据中心。

      注意

      站点可以作为主数据中心或分支。相应地选择。

    2. 类型：从列表中选择 AWS 作为云提供商。

      注意相应

      选中 “ 使用现有 VPC 作为站点 ” 框。

    3. 站点名称：键入站点的名称。
    4. 城市：键入城市。
    5. 邮政编码：键入邮政编码。
    6. 区域：键入区域。
    7. 国家/地区：键入国家/地区

    8. 纬度：键入位置的纬度。

      对于南纬度，请指定负值。示例：-77.5946。

    9. 经度：键入位置的经度。

      对于西经度，请指定负值。示例：-12.9716。

  2. 单击创建。

    本地化后的图片

要添加实例并选择站点，请执行以下操作：

创建站点后，您必须在 Citrix ADM 中添加实例。您可以选择先前创建的站点，也可以创建站点并关联实例。

创建站点后，您必须在 Citrix ADM 中添加实例。您可以选择先前创建的站点，也可以创建站点并关联实例。

  1. 在 Citrix ADM 中，导航到 “ 网络 ” > “ 实例”。

  2. 选择要创建的实例类型，然后单击 添加。

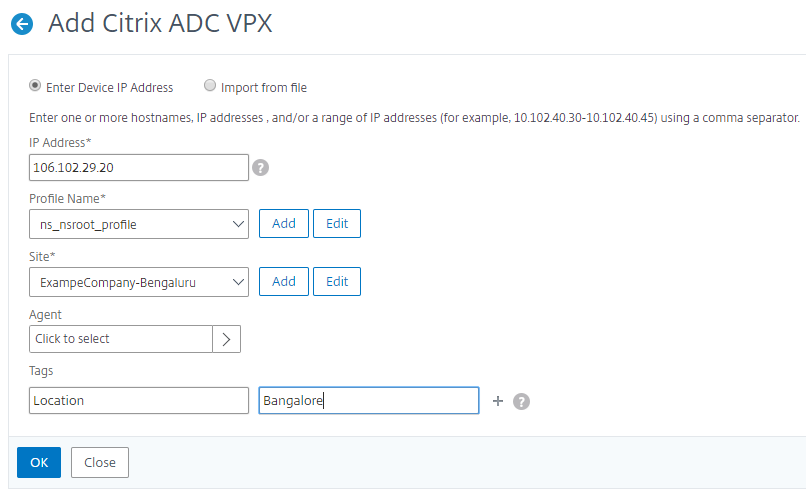

  3. 在 添加 Citrix ADC VPX 页面上，键入 IP 地址并从列表中选择配置文件。

  4. 从列表中选择站点。您可以单击 “ 站 点” 字段旁边的 + 号来创建站点，或单击 “编辑” 图标以更改默认站点的详细信息。

  5. 单击向右箭头，然后从显示的列表中选择座席。

    本地化后的图片

  6. 选择代理后，您必须将代理与站点关联。此步骤允许代理绑定到站点。选择代理，然后单击 “ 附加站点”。

    本地化后的图片

 1. 从列表中选择站点，然后单击 保存”。

本地化后的图片

 1. 单击确定。

您也可以通过导航到 “ 网络 ” > “代理” 将 代理附加到站点。

要将 Citrix ADM 代理与站点关联，请执行以下操作：

  1. 在 Citrix ADM 中，导航到 “ 网络 ” > “ 代理”。

  2. 选择代理，然后单击 “ 附加站点”。

    本地化后的图片

 1. 您可以关联网站并单击 保存”。

Citrix ADM 开始监视在班加罗尔站点中添加的 Citrix ADC 实例以及其他两个站点中的实例。
