NetScaler MPX 15000
Das NetScaler MPX 15000-Gerät ist ein 2U-Gerät. Diese Plattform verfügt über zwei 8-Kern-Prozessoren und 128 GB Arbeitsspeicher. Das Gerät bietet insgesamt 16 Ethernet-25G-Ports.
Informationen zu den auf den NetScaler Hardware-Plattformen unterstützten Software-Versionen finden Sie unter Hardware-Software-Release-Matrix.

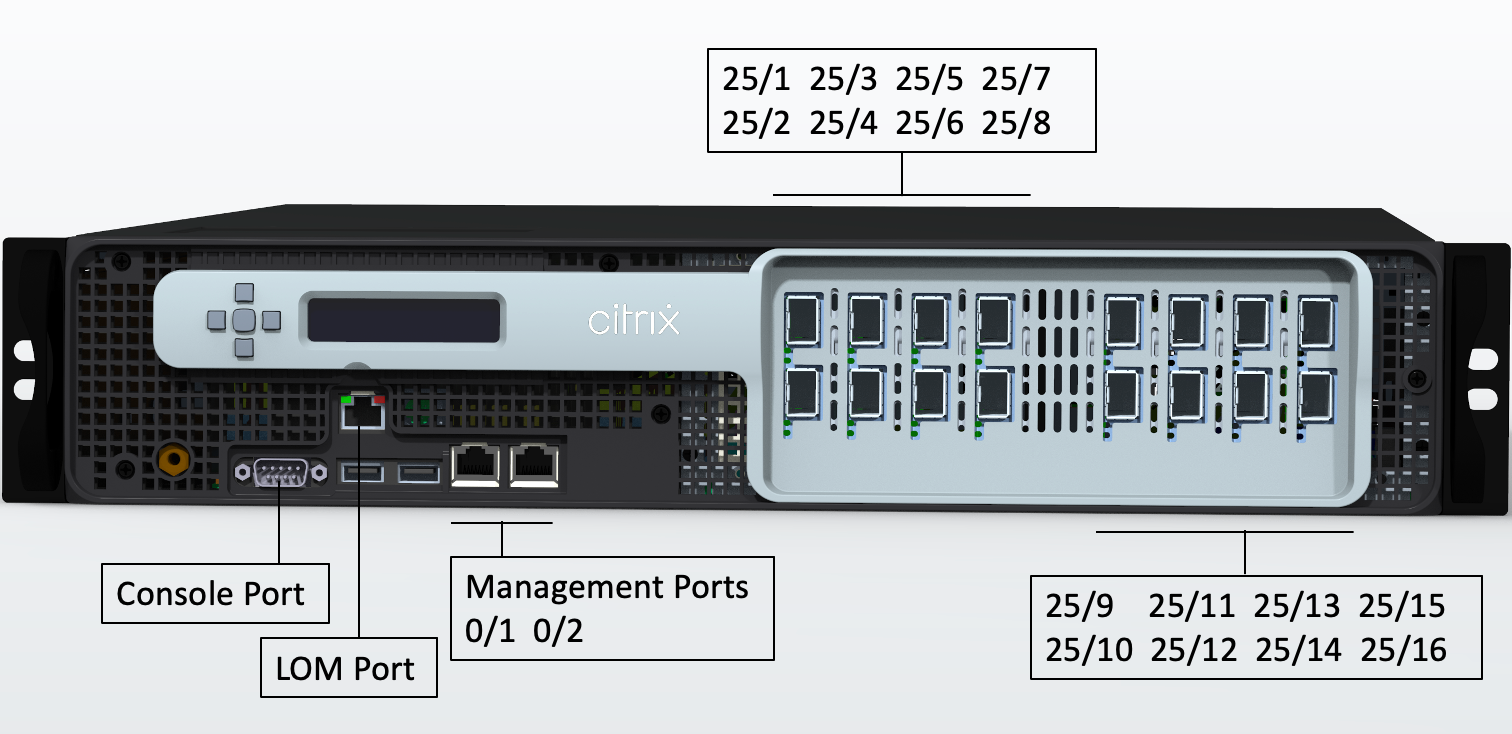

Die folgende Abbildung zeigt die Vorderseite der Geräte der MPX 15000-Serie.
Abbildung 1. NetScaler MPX 15000, Vorderseite
Die Geräte der NetScaler MPX 15000-Serie verfügen über die folgenden Ports:
-
RS232 serieller Konsolenport.
-
Zwei 10/100/1000Base-T RJ45 Kupfer-Ethernet-Management-Ports, nummeriert 0/1 und 0/2. Dieser Port wird verwendet, um sich direkt mit dem Gerät für NetScaler-Administrationsfunktionen zu verbinden.
-
Ein 10/100/1000Base-T RJ45 Kupfer-Ethernet-Management-Port, nummeriert 0/1. Dieser Port wird verwendet, um sich direkt mit dem Gerät für NetScaler-Administrationsfunktionen zu verbinden.
-
Sechzehn 25G-Ethernet-Ports, nummeriert von 25/1 bis 25/16. Informationen zu unterstützten Transceivern pro Port finden Sie unter 25G-, 40G-, 50G- und 100G-Ports.

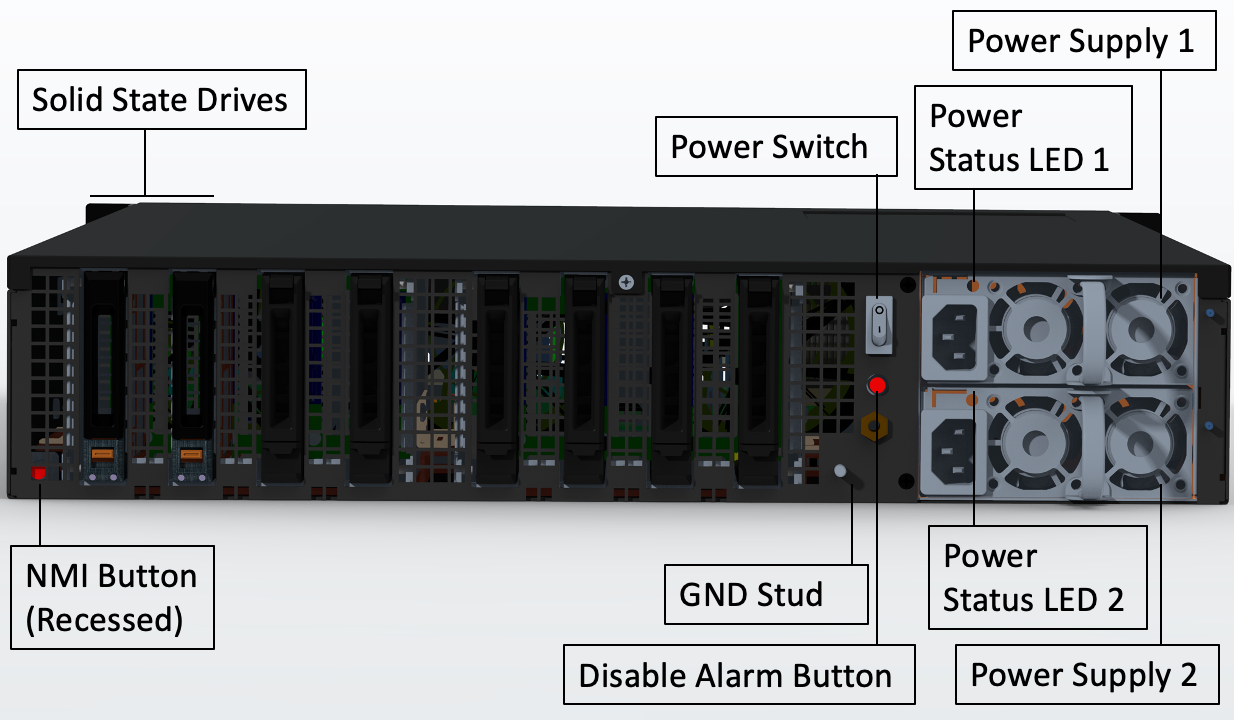

Die folgende Abbildung zeigt die Rückseite des MPX 15000-Geräts.
Abbildung 2. NetScaler MPX 15000, Rückseite
Die folgenden Komponenten sind auf der Rückseite des MPX 15000-Geräts sichtbar:
-
Zwei 480 GB oder größere, austauschbare Solid-State-Laufwerke in einer RAID-Konfiguration (Redundant Array of Independent Disks). In einer RAID-Konfiguration werden dieselben Daten auf mehreren Laufwerken gespeichert, um die Leistung zu verbessern, die Speicherkapazität zu erhöhen, das Risiko von Datenverlusten zu verringern und Fehlertoleranz zu bieten. Die beiden SSDs speichern dieselben Daten. Wenn eine ausfällt und Sie sie ersetzen, spiegelt die neue SSD die andere.Hinweis: Die Laufwerksdichten können zunehmen, wenn Komponenten das Ende ihrer Lebensdauer erreichen, aber ihre Größe ist niemals kleiner als die ursprüngliche.
-
Netzschalter, der das Gerät ein- oder ausschaltet.
-
Wenn das Betriebssystem funktionsfähig ist, drücken Sie den Schalter weniger als zwei Sekunden lang, um das System mit einem ordnungsgemäßen Herunterfahren auszuschalten.
-
Wenn das Betriebssystem nicht reagiert, drücken Sie den Netzschalter länger als 4 Sekunden, um das Gerät zwangsweise auszuschalten.
-
-
Zwei Hot-Swap-fähige Netzteile mit 100–240 VAC Eingang und einer Leistung von jeweils 1000 Watt. Der maximale Stromverbrauch beträgt 520 Watt und der typische Stromverbrauch 395 Watt. Jedes Netzteil verfügt über eine LED, die seinen Status anzeigt:
| LED-Farbe | LED zeigt an |
|---|---|
| AUS | Keine Stromversorgung für irgendein Netzteil im Gerät. |
| Rot blinkend | Keine Stromversorgung für dieses Netzteil. |
| Grün blinkend | Netzteil befindet sich im Standby-Modus. |
| GRÜN | Netzteil ist funktionsfähig. |
| ROT | Netzteilausfall. |
| BLINKEND ROT und GRÜN | Warnung (OVP/UVP/OCP/OTP/Lüfter); OVP = Überspannungsschutz; UVP = Unterspannungsschutz; OCP = Überstromschutz; OTP = Übertemperaturschutz |
-
Alarmtaste deaktivieren, die nur funktioniert, wenn das Gerät über zwei Netzteile verfügt. Drücken Sie diese Taste, um den Stromalarm stummzuschalten, wenn eines von zwei Netzteilen die Eingangsleistung verliert (zweites Netzteil optional) oder wenn ein Netzteil fehlerhaft ist.
-
Non-Maskable Interrupt (NMI)-Taste, die auf Anforderung des technischen Supports verwendet wird, um einen Core-Dump zu initiieren. Um diese rote Taste zu drücken, die versenkt ist, um eine unbeabsichtigte Aktivierung zu verhindern, verwenden Sie einen Kugelschreiber, Bleistift oder einen anderen spitzen Gegenstand. Die NMI-Taste ist auch remote über das Netzwerk in der LOM-GUI im Menü „Remote Control“ verfügbar. Weitere Informationen zum Lights-Out-Management-Port des Geräts finden Sie im Thema Lights-Out-Management-Port des NetScaler MPX-Geräts.
