クラスターリンクアグリゲーションの構成

最終公開日 : Oct 05, 2026
クラスターリンクアグリゲーションは、その名の通り、クラスターノードインターフェイスのグループをチャネルに結合します。これはNetScalerのリンクアグリゲーション (LA) の拡張機能です。唯一の違いは、リンクアグリゲーションではインターフェイスが同じデバイス上にある必要があるのに対し、クラスターリンクアグリゲーションではインターフェイスがクラスターの異なるノード上にあることです。リンクアグリゲーションの詳細については、「リンクアグリゲーションの構成」を参照してください。
たとえば、2つのSDXアプライアンスにまたがる6ノードクラスターを考えます。このクラスターでは、6つのノードすべてがアップストリームスイッチに接続されています。インターフェイス0/1/2、1/1/3、2/1/4、3/1/2、4/1/3、および5/1/4をバインドすることで、クラスターLAチャネル (CLA/1) が形成されます。
CLAG
クラスターLAチャネルには、次の属性があります。
  • 各チャネルには、クラスターノード間で合意された一意のMACアドレスがあります。
  • チャネルは、ローカルおよびリモートのSDXノードのインターフェイスの両方をバインドできます。
  • クラスターでは、最大4つのクラスターLAチャネルがサポートされます。
  • 各クラスターLAチャネルには、最大16個のインターフェイスをバインドできます。
  • バックプレーンインターフェイスは、クラスターLAチャネルの一部にすることはできません。
  • インターフェイスがクラスターLAチャネルにバインドされている場合、チャネルパラメーターがネットワークインターフェイスパラメーターよりも優先されます。
  • ネットワークインターフェイスは、1つのチャネルにのみバインドできます。
  • クラスターLAチャネル (CLA/1など) またはそのメンバーインターフェイスで、クラスターノードへの管理アクセスを構成しないでください。ノードがINACTIVEの場合、対応するクラスターLAインターフェイスはPOWER OFFとマークされ、管理アクセスが失われます。
ARPフロー
クラスターIPアドレスと外部接続デバイスで同様の構成を実装します。可能であれば、MACアドレスではなくIPアドレスまたはポートに基づいてトラフィックを分散するようにアップストリームスイッチを構成してください。
留意点:
  • LACPを有効にします（LACPモードをACTIVEまたはPASSIVEのいずれかに指定します）。 注: NetScalerクラスターと外部接続デバイスの両方でLACPモードがPASSIVEに設定されていないことを確認してください。
  • クラスターLAチャネルを作成する場合、LACPキーは5から8までの値を持つことができます。これらのLACPキーは、CLA/1、CLA/2、CLA/3、およびCLA/4にマッピングされます。
  • SDXアプライアンスでは、クラスターリンクアグリゲーショングループ（CLAG）メンバーインターフェイスを他の仮想マシンと共有することはできません。
  • アップストリームスイッチで、クラスターノードでの長時間のトラフィックブラックホールを避けるために、LACPタイムアウトを「short」に設定します。この設定は、LACPタイムアウトが経過するまで、アップストリームスイッチがCLAGとそのメンバーインターフェイスの電源オフを通知されない場合に役立ちます。
前提条件:
NetScalerインスタンスのクラスターを作成します。クラスターのノードは、同じSDXアプライアンス上、または同じサブネットで利用可能な他のSDXアプライアンス上のNetScalerインスタンスであることができます。
Management Serviceを使用してクラスターLAチャネルを構成するには:
  1. SDXアプライアンスにログオンします。
  2. Configurationタブで、NetScalerに移動し、Clustersをクリックします。
  3. Cluster Instancesページで、クラスターを選択し、CLAGをクリックします。

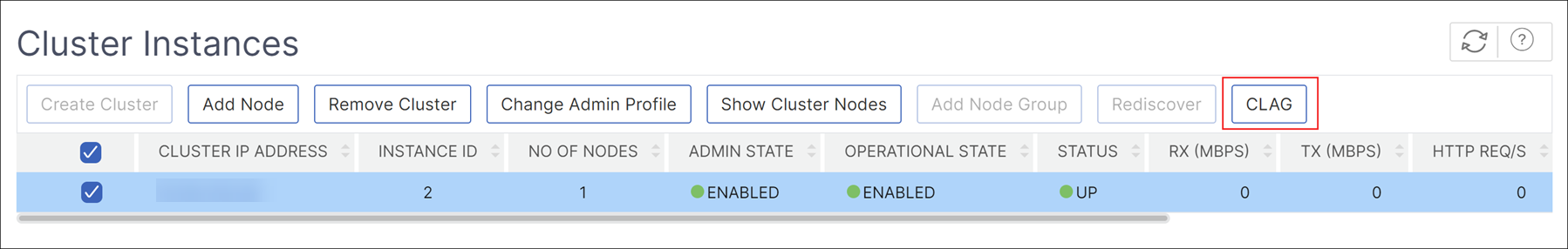

    クラスターインスタンスを編集
  4. Create CLAGダイアログボックスで、次の操作を行います。
    1. Channel IDドロップダウンリストで、クラスターLAチャネルIDを選択します。
    2. InterfacesセクションのAvailable選択ボックスから、インターフェイスを選択し、**+**をクリックします。
    3. 選択されたインターフェースは、「Configured」選択ボックスの下に表示されます。
  5. 「Setting」セクションで、次の操作を行います。
    1. 「Alias」フィールドに、クラスターLAチャネルの代替名を入力します。
    2. 「LACP Timeout」フィールドで、リンクがLACPDUを受信しない場合に、リンクが集約されなくなるまでの間隔を定義するために、次のいずれかの値を選択します。
      SDXアプライアンスとパートナーノード上のリンクアグリゲーションに参加しているすべてのポートで、値が一致している必要があります。
      • 「Long」 – 30秒
      • 「Short」 – 1秒
    3. 高可用性 (HA) 構成の場合、「HA Monitoring」チェックボックスをオンにして、チャネルの障害イベントを監視します。HA MONが有効になっているLAチャネルの障害は、HAフェイルオーバーをトリガーします。
    4. 「Tag All」を選択して、このチャネルで送信されるすべてのパケットに4バイトの802.1qタグを追加します。「ON」設定は、このチャネルにバインドされているすべてのVLANにタグを適用します。「OFF」は、ネイティブVLAN以外のすべてのVLANにタグを適用します。
  6. 「Create」をクリックして、いずれかのSDXアプライアンスのCLAGを構成します。
    CLAGを作成する(/en-us/sdx/media/create-clag.png)
  7. 「Confirm」ダイアログボックスで、「Yes」をクリックして、他のSDXアプライアンスのCLAG設定を更新します。
    「注:」:
    • 「No」を選択した場合、CLAGは構成されません。
    • 他のSDXアプライアンスのCLAG設定を手動で更新します。
    • MTU設定は、両方のSDXアプライアンスで同じである必要があります。MTU設定は、いずれかのSDXアプライアンスで手動で変更する必要があります。
  8. CLAGsダイアログボックスでMTU設定を変更するには、次の操作を行います。
    1. CLA/1を選択し、編集をクリックします。
    2. CLAGの構成ダイアログボックスで、MTUフィールドにMTUを手動で設定し、OKをクリックします。
  9. 確認ダイアログボックスで、はいをクリックします。
