配置 Azure 路由服务器与 NetScaler VPX HA 对

Last published : Oct 06, 2026
您可以将 Azure 路由服务器与 NetScaler VPX 实例配置，以使用 BGP 协议交换与虚拟网络配置的 VIP 路由。NetScaler 可以部署为独立模式或 HA-INC 模式，然后配置 BGP。此部署不需要在 ADC HA 对前面部署 Azure 负载均衡器 (ALB)。
下图描述了 VPX HA 拓扑如何与 Azure 路由服务器集成。每个 ADC 实例有 3 个接口：一个用于管理，一个用于客户端流量，一个用于服务器流量。
VPX HA 拓扑与 Azure 路由服务器
拓扑图使用以下 IP 地址。
主 ADC 实例的示例 IP 配置：
NSIP: 10.0.0.4/24
SNIP on 1/1: 10.0.1.4/24
SNIP on 1/2: 10.0.2.4/24
VIP: 172.168.1.1/32
辅助 ADC 实例的示例 IP 配置：
NSIP: 10.0.0.5/24
SNIP on 1/1: 10.0.1.5/24
SNIP on 1/2: 10.0.2.5/24
VIP: 172.168.1.1/32
Related information
在 Microsoft Azure 上部署 NetScaler VPX 实例

先决条件

在 Azure 上部署 NetScaler VPX 实例之前，您必须熟悉以下信息。

如何使用 NetScaler VPX HA 对配置 Azure 路由服务器

  1. 在 Azure 门户中创建路由服务器。有关更多信息，请参阅 使用 Azure 门户创建和配置路由服务器。
    在以下示例中，子网 10.0.3.0/24 用于部署 Azure 服务器。创建路由服务器后，获取路由服务器 IP 地址，例如：10.0.3.4、10.0.3.5。

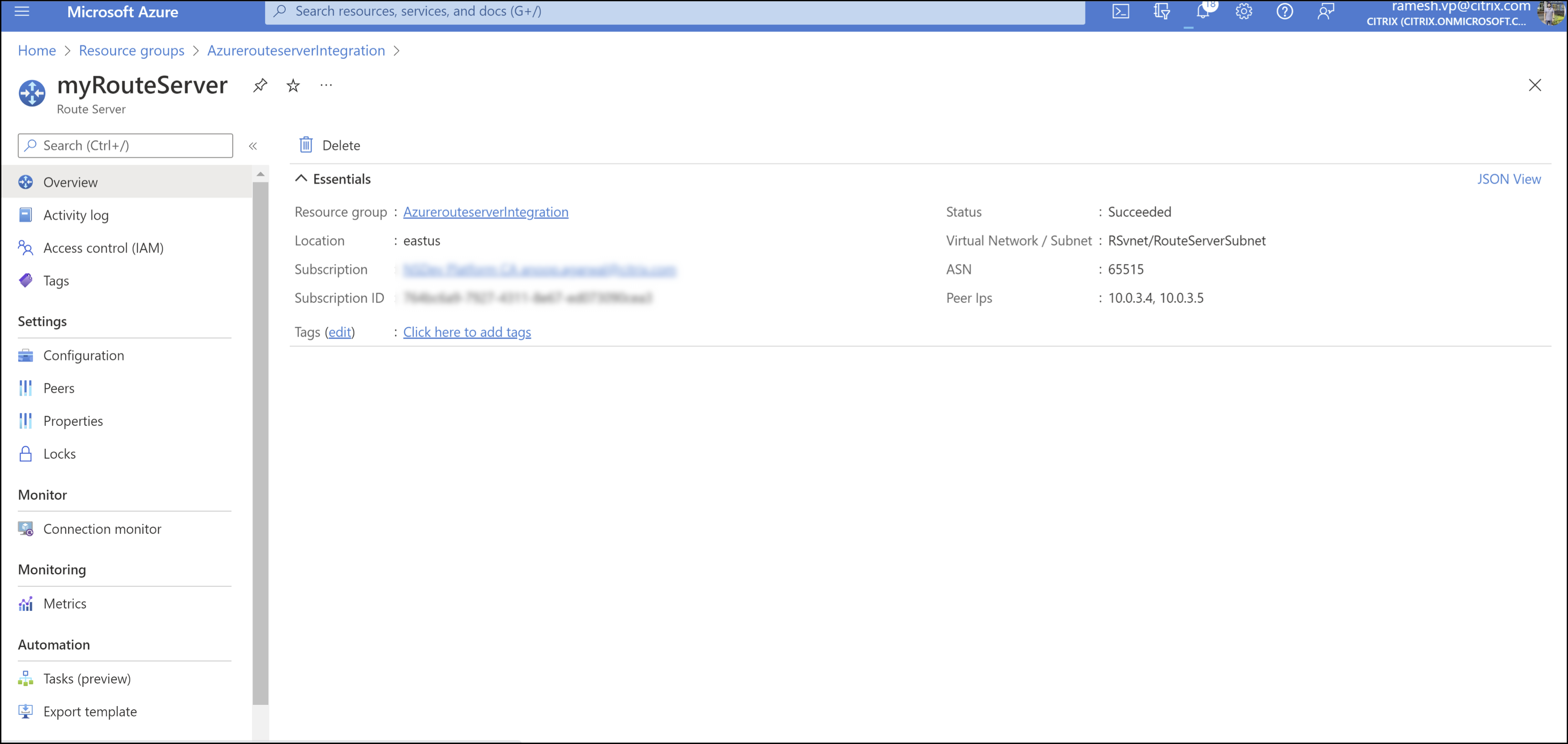

    创建路由服务器
  2. 在 Azure 门户中设置与网络虚拟设备 (NVA) 的对等互连。将您的 NetScaler VPX 实例添加为 NVA。有关更多信息，请参阅设置与 NVA 的对等互连。
    在以下示例中，添加对等体时使用了 1/1 接口上的 ADC SNIP：10.0.1.4 和 10.0.1.5，以及 ASN：400 和 500。

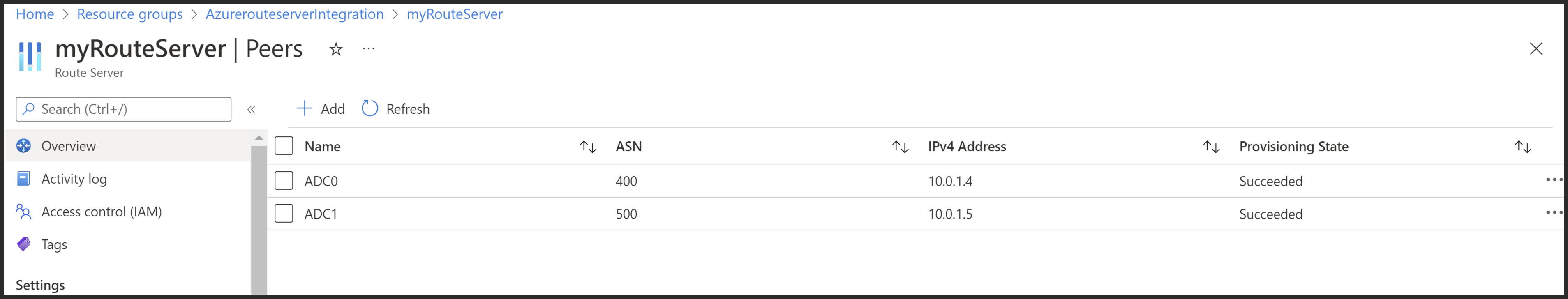

    设置对等体
  3. 为 HA 配置添加两个 NetScaler VPX 实例。
    完成以下步骤：
    1. 在 Azure 上部署两个 VPX 实例（主实例和辅助实例）。
    2. 在两个实例上添加客户端和服务器 NIC。
    3. 使用 NetScaler GUI 在两个实例上配置 HA 设置。
  4. 在主 ADC 实例中配置动态路由。
    示例配置：
    enable ns mode L3 MBF USNIP SRADV DRADV  PMTUD
    enable ns feature LB BGP
    add ns ip 10.0.1.4 255.255.255.0 -vServer DISABLED -dynamicRouting ENABLED
    VTYSH
    configure terminal
    router BGP 400
    timers bgp 1 3
    neighbor 10.0.3.4 remote-as 65515
    neighbor 10.0.3.4 advertisement-interval 3
    neighbor 10.0.3.4 fall-over  bfd
    neighbor 10.0.3.5 remote-as 65515
    neighbor 10.0.3.5 advertisement-interval 3
    neighbor 10.0.3.5 fall-over  bfd
    address-family ipv4
    redistribute kernel
    redistribute static
  5. 在辅助 ADC 实例中配置动态路由。
    示例配置：
    enable ns mode L3 MBF USNIP SRADV DRADV  PMTUD
    enable ns feature LB BGP
    add ns ip 10.0.1.5 255.255.255.0 -vServer DISABLED -dynamicRouting ENABLED
    VTYSH
    configure terminal
    router BGP 500
    timers bgp 1 3
    neighbor 10.0.3.4 remote-as 65515
    neighbor 10.0.3.4 advertisement-interval 3
    neighbor 10.0.3.4 fall-over  bfd
    neighbor 10.0.3.5 remote-as 65515
    neighbor 10.0.3.5 advertisement-interval 3
    neighbor 10.0.3.5 fall-over  bfd
    address-family ipv4
    redistribute kernel
    redistribute static
  6. 使用 VTY shell 界面中的 BGP 命令验证已建立的 BGP 对等体。有关更多信息，请参阅验证 BGP 配置。
    show ip bgp neighbors
  7. 在主 ADC 实例中配置负载均衡虚拟服务器。
    示例配置：
    add ns ip 172.16.1.1 255.255.255.255 -type VIP -hostRoute ENABLED
    add lbvserver v1 HTTP 172.16.1.1 80
    add service s1 10.0.2.6 HTTP 80
    bind lbvserver v1 s1
    enable ns feature lb
    位于与 NetScaler VPX 实例相同虚拟网络中的客户端现在可以访问负载均衡虚拟服务器。在这种情况下，NetScaler VPX 实例会将 VIP 路由通告给 Azure 路由服务器。
