Configurer la reprise après sinistre pour un nœud autonome

Dernière publication : Oct 02, 2026
Vous pouvez également configurer une reprise après sinistre pour NetScaler Console déployé en mode autonome.
Le tableau suivant décrit les termes utilisés lors de la configuration de la reprise après sinistre dans NetScaler Console.
Termes Description
Site principal (centre de données A) Le site principal dispose d'un nœud NetScaler Console déployé en mode autonome.
Site de récupération (centre de données B) Le site de récupération dispose d'un nœud de reprise après sinistre déployé en mode autonome. Ce nœud est en mode lecture seule et n'est pas opérationnel tant que le site principal n'est pas hors service.
Nœud de reprise après sinistre Le nœud de récupération est un nœud autonome déployé sur le site de récupération. Ce nœud est rendu opérationnel (pour devenir le nouveau nœud principal) en cas de sinistre sur le site principal et si celui-ci est non fonctionnel.
Remarque
Le site principal et le site de reprise après sinistre communiquent entre eux via les ports 5454 et 22, et ces ports sont activés par défaut.
Pour plus d'informations sur les détails des ports et des protocoles, consultez Ports.
Related information
Configurer la reprise après sinistre pour la haute disponibilité

Flux de travail de reprise après sinistre

Le site principal dispose d'un nœud NetScaler Console déployé en mode autonome.
Le site de récupération dispose d'un nœud de reprise après sinistre déployé à distance. Le nœud de reprise après sinistre est en mode lecture seule et reçoit des données du nœud principal pour créer une sauvegarde des données. Les instances NetScaler du site de récupération sont également découvertes, mais aucun trafic ne les traverse. Pendant le processus de sauvegarde, toutes les données, fichiers et configurations sont répliqués sur le nœud de reprise après sinistre à partir du nœud principal.

Conditions préalables

Avant de configurer le nœud de reprise après sinistre, notez les conditions préalables suivantes :
  • Pour activer les paramètres de reprise après sinistre, le site principal doit avoir NetScaler Console configuré en mode autonome.
  • Le NetScaler Console autonome (sur le site principal) et le nœud de reprise après sinistre (sur le site DR) doivent avoir la même version logicielle, la même build et les mêmes configurations.
Nous vous recommandons de définir la priorité du CPU (dans les propriétés de la machine virtuelle) au niveau le plus élevé pour améliorer le comportement de planification et la latence du réseau.
Le tableau suivant répertorie les exigences minimales pour configurer le nœud de reprise après sinistre :
Composant Exigence
RAM 32 Go
CPU virtuel 8 CPU
Espace de stockage Nous recommandons d'utiliser la technologie de disque SSD (Solid-State Drive) pour les déploiements NetScaler Console. La valeur par défaut est de 120 Go. L'exigence de stockage réelle dépend de l'estimation du dimensionnement de NetScaler Console. Si votre exigence de stockage NetScaler Console dépasse 120 Go, vous devez attacher un disque supplémentaire. Remarque Vous ne pouvez ajouter qu'un seul disque supplémentaire. Nous vous recommandons d'estimer le stockage et d'attacher un disque supplémentaire au moment du déploiement initial. Pour plus d'informations, consultez Comment attacher un disque supplémentaire à NetScaler Console.
Interfaces réseau virtuelles 1
Débit 1 Gbit/s ou 100 Mbit/s
Hyperviseur Versions
Citrix Hypervisor 6.2 et 6.5
VMware ESXi 5.5 et 6.0
Microsoft Hyper-V 2012 R2
Linux KVM Ubuntu et Fedora

Configuration initiale de la reprise après sinistre

  • Déployer NetScaler Console
  • Déployer et enregistrer le nœud de reprise après sinistre de NetScaler Console
  • Activer et désactiver les paramètres de reprise après sinistre depuis l'interface utilisateur

Déployer NetScaler Console

Pour configurer les paramètres de reprise après sinistre, assurez-vous que NetScaler Console est déployé en mode autonome. Pour plus d'informations, consultez déploiement sur un seul serveur.

Déployer et enregistrer le nœud de reprise après sinistre de NetScaler Console à l'aide de la console DR

Pour enregistrer le nœud de reprise après sinistre de NetScaler Console :
  1. Téléchargez le fichier image .xva depuis le site NetScaler et importez-le dans votre hyperviseur.
  2. Depuis l'onglet Console, configurez NetScaler Console avec les configurations réseau initiales.
    Remarque
    Le nœud de reprise après sinistre peut se trouver sur un sous-réseau différent.
    Nœud de reprise après sinistre
  3. Une fois la configuration réseau initiale terminée, le système vous invite à vous connecter. Connectez-vous en utilisant les informations d'identification suivantes – nsrecover/nsroot.
    Important
    Ne modifiez pas les informations d'identification du nœud DR (nsrecover/nsroot) pendant l'enregistrement. Vous pouvez modifier les informations d'identification du nœud DR après avoir enregistré le nœud DR avec succès.
  4. Pour déployer le nœud de reprise après sinistre, tapez /mps/deployment_type.py et appuyez sur Entrée. Le menu de configuration du déploiement de NetScaler Console s'affiche.
    Menu de configuration
  5. Sélectionnez 2 pour enregistrer le nœud de reprise après sinistre.
    Enregistrer le nœud
  6. La console vous invite à saisir l'adresse IP et le mot de passe du nœud autonome.
  7. Saisissez l'adresse IP et le mot de passe du nœud autonome pour enregistrer le nœud de reprise après sinistre.
    Le nœud de reprise après sinistre est maintenant enregistré avec succès.
    Enregistrement réussi
    Remarque
    • Le nœud de reprise après sinistre n'a pas d'interface graphique.
    • Une fois l'enregistrement réussi, les informations d'identification de l'administrateur par défaut pour se connecter au serveur sont nsroot/nsroot.
  8. Si vous souhaitez modifier le mot de passe du nœud DR, exécutez le script suivant :
    /mps/change_freebsd_password.sh <username> <password>
    Exemple :
    /mps/change_freebsd_password.sh nsroot new_password

Déployer le nœud de reprise après sinistre à l'aide de l'interface graphique de NetScaler Console

Après que le nœud de reprise après sinistre est enregistré avec succès à l'aide de la console DR, déployez le nœud DR à partir de l'interface graphique de NetScaler Console. Cette étape active les paramètres de reprise après sinistre à partir du site principal de NetScaler Console.
  1. Accédez à Système \> Administration système \> Paramètres de reprise après sinistre.
  2. Sur la page Reprise après sinistre, sélectionnez Déployer le nœud DR.
  3. Une boîte de dialogue de confirmation s'affiche. Cliquez sur Oui pour continuer.
    Remarque
    Le temps nécessaire à la sauvegarde du système dépend de la taille des données et de la vitesse de la liaison WAN.
Après avoir déployé le nœud DR avec succès dans l'interface graphique de NetScaler Console, vous pouvez surveiller l'état de la base de données, la mémoire, le CPU et l'utilisation du disque du nœud DR.
Pour désactiver les paramètres de reprise après sinistre, sélectionnez Supprimer le nœud DR. Une boîte de dialogue de confirmation s'affiche. Cliquez sur Oui pour continuer.
Pour réactiver le nœud DR, reconfigurez le nœud DR pour votre paire haute disponibilité :
  1. Connectez-vous au nœud DR à l'aide d'un hyperviseur ou d'une console SSH.
  2. Configurez le nœud DR en suivant la procédure disponible à l'adresse Déployer et enregistrer le nœud de reprise après sinistre de NetScaler Console à l'aide de la console DR.
  3. Déployez le nœud de reprise après sinistre à l'aide de l'interface graphique de NetScaler Console.
Pour plus d'informations, consultez la FAQ.
Important
  • Il incombe à l'administrateur de détecter qu'un sinistre s'est produit sur le site principal.
  • Le flux de travail de reprise après sinistre est initié manuellement par l'administrateur après la panne du site principal.
  • Un administrateur doit initier manuellement le processus en exécutant un script de récupération sur le nœud de reprise après sinistre du site de récupération.
  • Si vous mettez à niveau le nœud autonome sur le site principal, vous devez également mettre à niveau manuellement le nœud autonome sur le site de DR.

Flux de travail après le sinistre

Lorsque le site principal tombe en panne après un sinistre, le flux de travail de reprise après sinistre doit être initié comme suit :
  1. L'administrateur identifie qu'un sinistre a frappé le site principal et que celui-ci n'est pas opérationnel.
  2. L'administrateur initie le processus de récupération.
  3. L'administrateur doit exécuter manuellement l'un des scripts de récupération suivants sur le nœud de reprise après sinistre en fonction de vos besoins (sur le site de récupération) :
    • Configurer SNMP, Syslog et Analytics sur le nœud DR :
      /mps/scripts/pgsql/pgsql\_restore\_remote\_backup.sh
    • Configurer également le nœud DR en tant que serveur de licences :

      /mps/scripts/pgsql/pgsql\_restore\_remote\_backup.sh -reconfig-ls <IP-address-of-the-primary-site>
  4. En interne, les instances NetScaler sont automatiquement reconfigurées pour envoyer les données au nœud de reprise après sinistre qui est désormais devenu le nouveau site principal.
    Remarque :
    Après avoir initié le script sur le site de DR, le site de DR devient le nouveau site principal. Vous pouvez également accéder à l'interface utilisateur de DR.

Après la reprise après sinistre

Une fois le sinistre survenu et l'administrateur ayant initié le script de récupération, le site de DR devient le nouveau site principal.
Si vous souhaitez restaurer les configurations sur le site d'origine ultérieurement, consultez Restaurer les configurations sur le site principal d'origine.
Important
  • Si vous avez installé NetScaler Console 12.1.49.x ou des versions antérieures, vous bénéficiez d'une période de grâce de 30 jours pour contacter Citrix afin de réhéberger la licence d'origine sur NetScaler Console (sur le site de reprise après sinistre).
  • Pour les versions 12.1.50.x ou ultérieures, la licence NetScaler Console est automatiquement synchronisée avec le site de reprise après sinistre (il n'est pas nécessaire de contacter Citrix pour la licence).
  • Si vous avez appliqué des licences en pool pour les instances, les instances NetScaler avec la version 11.1 65.x ou ultérieure, 12.1 58.x ou ultérieure, 13.0 47.x ou ultérieure, et NetScaler SDX 13.0 76.x ou ultérieure prennent en charge la mise à jour automatique du serveur de licences sur le site de reprise après sinistre. Pour toutes les autres versions, vous devez reconfigurer manuellement les instances sur le site de reprise après sinistre.

Restaurer les configurations sur le site principal d'origine

Après un sinistre, le nœud de reprise après sinistre (DR) configuré devient le nouveau site principal et le trafic client transite par ce nœud.

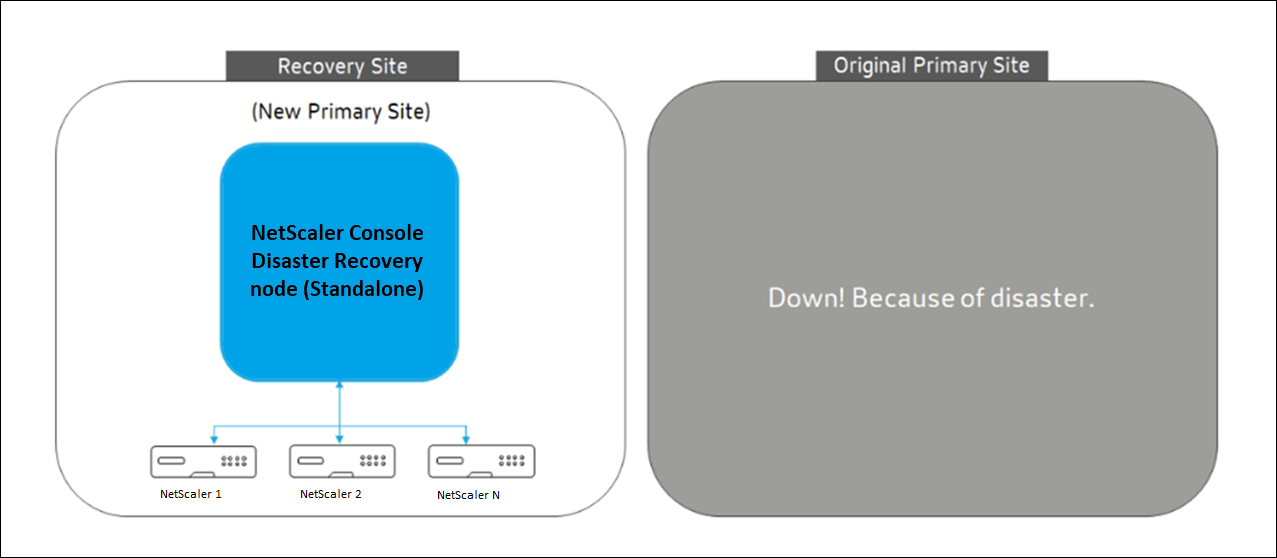

Configuration après sinistre
Pour plus d'informations, consultez Flux de travail après le sinistre.
Lorsque votre site principal d'origine est exempt de sinistre et que vous décidez de déplacer toutes les opérations vers le site principal, reconfigurez le site principal d'origine pour qu'il corresponde aux configurations du nœud de reprise après sinistre.
Avant de commencer, assurez-vous que le site principal et le site de reprise après sinistre sont tous deux actifs.
Pour restaurer les modifications sur le site principal d'origine à partir du site de reprise après sinistre, effectuez les étapes suivantes :
  1. Connectez-vous au site principal d'origine et exécutez la commande suivante :
    nohup /mps/sync_adm_node.py -I <DR-site-IP-address> -R <DR-node-password> -L <primary-node-password> &
    Cette commande configure uniquement Syslog, SNMP et Analytics sur le site principal.
    Si vous souhaitez configurer le site principal en tant que serveur de licences en pool pour les instances NetScaler, exécutez la commande suivante :
    nohup /mps/sync_adm_node.py -I <DR-site-IP-address> -R <DR-node-password> -L <primary-node-password>  -O yes &
    La commande -O récupère l'adresse IP du site de reprise après sinistre et reconfigure le site principal en tant que serveur de licences en pool.
  2. Reconfigurez le site de reprise après sinistre. Voir, Déployer la configuration de reprise après sinistre.
Une fois que vous avez réussi à restaurer les configurations du site de reprise après sinistre vers le site principal d'origine, le trafic client transite par le nœud principal de NetScaler Console.
