Un tableau de bord unifié pour afficher les détails des indicateurs clés des instances
Dans NetScaler ADM, vous pouvez consulter diverses informations sur l’utilisation et les performances des applications, l’infrastructure ADC, les violations de sécurité (Bot et WAF), etc. En tant qu’administrateur, vous devrez peut-être accéder aux différentes options de l’interface graphique d’ADM pour afficher plusieurs informations. Par exemple, pour vérifier les informations sur les serveurs virtuels (applications) et les instances ADC :
-
Vous devez d’abord accéder à Applications > Tableau de bord pour afficher des informations sur les applications.
-
Vous devez ensuite accéder à Infrastructure > Analyse de l’infrastructure pour obtenir des informations sur les instances ADC.
Pour une meilleure expérience de surveillance, vous devez disposer d’un privilège contenant une vue d’ensemble de toutes les informations requises. Accédez à Présentation > Tableau de bord pour visualiser un tableau de bord à volet unique avec une vue d’ensemble des détails des indicateurs clés en fonction des catégories suivantes :
-
Applications
-
Infrastructure ADC
-
Sécurité des applications
-
Gateway
-
Analyses d’API
Applications
Sous Applications, vous pouvez consulter :
-
État des applications : fournit une vue d’ensemble des applications en panneou hors service, en fonction de leur statut (Critique,En cours de révision,Bon étatetNon applicable). Cliquez surAfficher toutes les applications pour afficher les détails dans le tableau de bord des applications
-
Golden Signal Anomalies — Fournit une vue d’ensemble des applications présentant des erreurs de serveur et des anomalies de temps de réponse. Cliquez sur Afficher les détails pour plus d’informations.
-
Optimisation de la configuration des applications : fournit une vue d’ensemble de toutes les applications présentant des problèmes de performances. Cliquez sur Voir plus pour afficher les détails du problème dans le tableau de bord de l’application.
-
Certificats SSL — Fournit une vue d’ensemble des certificats SSL ainsi que de leur validité. Cliquez sur Gérer les certificats SSL pour afficher plus d’informations dans le tableau de bord SSL.
-
Optimisation de la configuration SSL des applications : fournit une vue d’ensemble de l’ensemble des applications présentant des problèmes liés au SSL. Cliquez sur Voir plus pour voir les détails du problème.
Infrastructure ADC
Dans l’infrastructure ADC, vous pouvez consulter les indicateurs clés relatifs aux instances ADC suivants :
-
État desanté de l’instance ADC : fournit une vue d’ensemble du nombre total d’instances ADC en fonction du score de l’instance.
-
Instances ADC affectées par les CVE : fournit une vue d’ensemble du nombre total d’instances ADC touchées par des vulnérabilités et des expositions communes (CVE). Pour plus d’informations, consultez l’ avis de sécurité.
-
Problèmes liés aux instances ADC : fournit une vue d’ensemble des problèmes liés aux instances ADC en fonction de leur catégorie. Pour plus d’informations, consultez Infrastructure Analytics.
-
Résumé de la mise à niveau des instances ADC : fournit une vue d’ensemble du nombre total d’instances ADC qui ne sont pas sur la dernière version. Cliquez sur Afficher le tableau de bord des instances ADC pour plus d’informations.
Sécurité des applications
Fournit une vue d’ensemble du nombre total d’applications concernées et du nombre total de violations (Bot et WAF) signalées pendant la durée sélectionnée. Cliquez sur Afficher le tableau de bord de sécurité pour afficher les informations relatives à la sécurité et aux violations
Gateway
Fournit un aperçu du nombre total d’utilisateurs actifs de la passerelle, du nombre total d’utilisateurs ICA actifs et du total des connexions ICA actives. Vous pouvez également afficher les erreurs, les détails de connexion des utilisateurs et une carte géographique fournissant des détails sur la localisation des utilisateurs.
Analyses d’API
Fournit une vue d’ensemble des performances et de l’utilisation des points de terminaison d’API configurés via NetScaler ADM. Vous pouvez consulter :
-
Distribution du temps de réponse des applications et du serveur pour les points de terminaison API.
-
Points de terminaison avec temps de réponse élevé des applications et des serveurs.
Personnalisez le tableau
Vous pouvez utiliser l’option Modifier le tableau de bord et personnaliser l’affichage du tableau de bord en fonction de votre choix. L’option Modifier le tableau de bord vous permet de :
-
Faites glisser les widgets
-
Supprimez l’ensemble du widget (applications, infrastructure ADC, passerelle ou sécurité des applications).
-
Supprimez les petits widgets présents sous chaque widget.
-

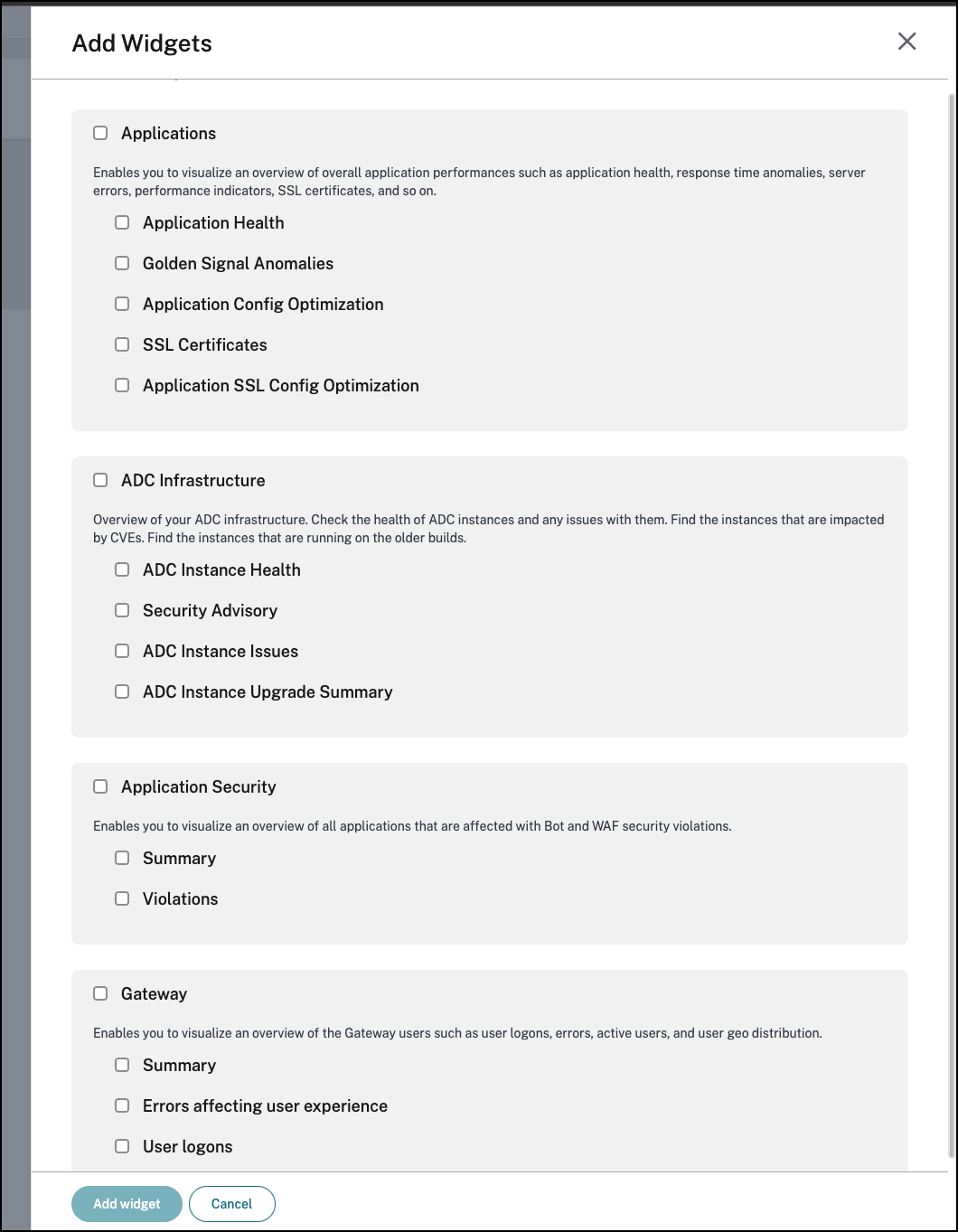

Cliquez sur Ajouter un widget et sélectionnez les indicateurs clés requis que vous souhaitez afficher sous chaque widget.
-
Rétablir les valeurs par défaut
-
Réinitialiser jusqu’à la dernière sauvegarde
Après avoir apporté des modifications, cliquez sur Enregistrer.
Remarque
Par défaut, tous les widgets sont affichés. Si vous personnalisez le tableau de bord, enregistrez les modifications et utilisez à nouveau l’option Rétablir les paramètres par défaut, tous les widgets sont ajoutés au tableau de bord.
L’option Réinitialiser à la dernière sauvegarde charge la configuration précédemment enregistrée.
Afficher les détails des agents
Dans le tableau de bord unifié, vous pouvez visualiser une vue d’ensemble des détails sur les agents ADM. Dans Vue d’ensemble > Tableau de bord, à côté du statut de l’agent ADM, vous pouvez consulter l’état suivant qui vous permet d’analyser la disponibilité globale de l’agent :
-
Tout est disponible. Indique que tous les agents sont opérationnels.
-
Tout n’est pas disponible Indique que tous les agents sont hors service et ne sont pas accessibles.
-
[nombre d’agents] non disponible. Indique que certains agents sont hors service et ne sont pas accessibles.
-
Tout est hors service. Indique que tous les agents sont hors service.
-
[nombre d’agents] hors service. Indique que quelques agents sont hors service.
-
Agent externe introuvable. Indique qu’aucun agent (via un hyperviseur) n’est configuré.
Cliquez sur Afficher les détails pour visualiser une vue d’ensemble des détails de l’agent ADM, tels que le nombre total d’agents intégrés, le nombre total d’agents externes, l’adresse IP de l’agent, l’état, l’utilisation du système, les contrôles de diagnostic, etc.
Création et application de filtres
Vous pouvez appliquer des filtres et afficher des informations uniquement pour les instances ou applications sélectionnées dans les cas suivants :
-
Applications
-
Infrastructure ADC
-
Sécurité des applications
Par défaut, toutes les applications sont sélectionnées. Vous pouvez créer un filtre personnalisé à partir du tableau de bord en cliquant sur l’icône des filtres disponible dans la vignette.
Dans la fenêtre Filtrer les applications :
-
Sélectionnez Créer un nouveau filtre.
-
Fournissez un nom de filtre en fonction de votre choix.
-
Cliquez sur Sélectionner les applications et ajoutez toutes les applications requises pour le filtre. Lorsque vous sélectionnez des applications, vous pouvez également utiliser les filtres (nom ettypede l’application), puis sélectionner des applications.
-
Cliquez sur Créer et appliquer un filtre.
Le filtre est maintenant créé et appliqué. Vous pouvez créer d’autres filtres en suivant la même procédure. Après avoir créé des filtres, vous pouvez sélectionner et appliquer des filtres via la liste Sélectionner un filtre parmi les filtres existants .
Modifier les filtres
Vous pouvez modifier un filtre en le sélectionnant dans la liste et en cliquant sur Modifier. L’option d’édition vous permet d’ajouter ou de supprimer des applications, puis de mettre à jour le filtre.
Pour supprimer un filtre, sélectionnez-le dans la liste et cliquez sur Supprimer.
Remarque
Lorsque vous créez un filtre avec des applications et si l’une des applications est supprimée du tableau de bord de l’application, les détails de l’application sont immédiatement supprimés du tableau de bord unifié.
