NetScaler MPX 26000-100G
NetScaler MPX 26000-100GおよびMPX 26000T-100Gアプライアンスは2Uアプライアンスです。これらのアプライアンスには、14コアプロセッサが2つと256 GBのメモリが搭載されています。アプライアンスは合計8つのネットワークポートを提供します。デュアル100G SFP+イーサネットポートを備えた4枚のカードです。
NetScalerハードウェアプラットフォームでサポートされているソフトウェアリリースについては、NetScaler MPXハードウェアソフトウェア互換性マトリックスを参照してください。

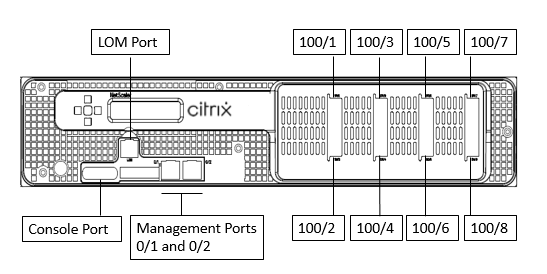

次の図は、NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスの前面パネルを示しています。
図1. NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100G、前面パネル
NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
2つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（0/1および0/2）。これらのポートは、NetScaler管理機能のためにアプライアンスに直接接続するために使用されます。
-
8つの100Gイーサネットポート（100/1から100/8）。ポートごとにサポートされているトランシーバーについては、25G、40G、50G、および100Gポートを参照してください。
注
26000-100Gにはネイティブ10Gポートはありません。100Gポートは、ネイティブ40G/50G/100Gトランシーバー、DAC、およびAoCをサポートします。ネイティブ10Gおよび25Gトランシーバー、DAC、およびAoCをサポートするには、SFP+からQSFP+アダプターを使用します。
次の図は、NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100Gアプライアンスの背面パネルを示しています。
図2. NetScaler MPX 26000-100GおよびNetScaler MPX 26000T-100G、背面パネル
「MPX 26000-100G の背面パネル」(/en-us/netscaler-hardware-platforms/mpx/media/26000-100g-back-panel.png)
NetScaler MPX 26000-100G および NetScaler MPX 26000T-100G アプライアンスの背面パネルには、次のコンポーネントが表示されます。
-
独立ディスク冗長アレイ (RAID) 構成の480 GB以上のリムーバブルソリッドステートドライブ2台。RAID構成では、パフォーマンスの向上、ストレージ容量の増加、データ損失のリスクの低減、およびフォールトトレランスの提供のために、同じデータが複数のドライブに保存されます。2つのSSDは同じデータを保存します。いずれか1つが故障して交換した場合、新しいSSDはもう一方のSSDをミラーリングします。注: コンポーネントがEOLになるとドライブ密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
電源スイッチ。アプライアンスの電源をオンまたはオフにします。
-
OSが機能している場合は、スイッチを2秒未満押して、グレースフルシャットダウンでシステムをシャットダウンします。
-
OSが応答しない場合は、電源スイッチを4秒以上押して、強制的に電源をオフにします。
-
-
ホットスワップ対応の100～240 VAC入力電源モジュール2台。各電源には、そのステータスを示すLEDがあります。
| LEDの色 | LEDが示す内容 |
|---|---|
| オフ | アプライアンスのどの電源にも電力が供給されていません。 |
| 赤点滅 | この電源には電力が供給されていません。 |
| 緑点滅 | 電源はスタンバイモードです。 |
| 緑 | 電源は正常に機能しています。 |
| 赤 | 電源障害。 |
| 赤と緑が点滅。 | 警告; (OVP/UVP/OCP/OTP/ファン); OVP = 過電圧保護; UVP = 低電圧保護; OCP = 過電流保護; OTP = 過熱保護 |
-
アラーム無効ボタン。2つの電源のうち1つが入力電力を失った場合、または電源が故障している場合に、このボタンを押して電源アラームを停止します。
-
非マスク可能割り込み (NMI) ボタン。テクニカルサポートの要求に応じてコアダンプを開始するために使用します。意図しない起動を防ぐためにくぼんでいるこの赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用します。NMIボタンは、LOM GUIの「リモートコントロール」メニューでネットワーク経由でリモートでも利用できます。アプライアンスのLights Out Managementポートの詳細については、「NetScaler MPXアプライアンスのLights Out Managementポート」を参照してください。
