NetScaler MPX 8900 アプライアンスを NetScaler SDX 8900 アプライアンスに変換する

• VT100 ターミナルエミュレーション
• 9600 ボー
• 8 データビット
• 1 ストップビット
• パリティおよびフロー制御は NONE に設定

MPX アプライアンスのコンポーネントが正常に動作していることを確認するには

1. コンソールポートにアクセスし、管理者資格情報を入力します。
2. アプライアンスのコマンドラインインターフェイスから次のコマンドを実行して、シリアル番号を表示します: show hardware
   シリアル番号は、Citrix® テクニカルサポートに問い合わせる場合に役立つことがあります。
   例
   > show hardware
    Platform: NSMPX-8900 8*CPU+4*F1X+6*E1K+1*E1K+1*COL 8955 30010
    Manufactured on: 12/3/2018
    CPU: 2100MHZ
    Host Id: 1862303878
    Serial no: JVFUJCZT1E
    Encoded serial no: JVFUJCZT1E
    BMC Revision: 4.51
    Done
3. アクティブな1Gおよび10Gインターフェイスのステータスを表示するには、次のコマンドを実行します: show interface
4. show interface コマンドの出力で、すべてのインターフェイスが有効になっており、各インターフェイスのステータスが UP/UP と表示されていることを確認します。
   注
   すべてのポートにSFP+トランシーバーがない場合は、段階的にインターフェイスを確認します。最初のインターフェイスセットを確認した後、SFP+トランシーバーを抜き、次のポートセットに差し込みます。SFP+トランシーバーはホットスワップ可能ではありません。したがって、トランシーバーを接続した後、MPXアプライアンスを再起動してください。

5. UP/UP状態ではない各インターフェイスに対して、次のコマンドを実行します。
   • インターフェース 1/x を有効にする
   • インターフェース 10/x を有効にする
   ここで「x」は新しいインターフェース番号です。
6. 電源の状態が正常であることを確認するには、次のコマンドを実行します: stat system -detail
   例
   > stat system -detail
NetScaler Executive View
System Information:
Up since        Tue Dec  4 14:01:49 2018
Memory usage (MB)                    859
InUse Memory (%)                    4.81
Number of CPUs                         5
System Health Statistics (Standard):
CPU 0 Core Voltage (Volts)                      1.78
CPU 1 Core Voltage (Volts)                      0.00
Main 3.3 V Supply Voltage                       3.28
Standby 3.3 V Supply Voltage                    3.28
+5.0 V Supply Voltage                           4.90
+12.0 V Supply Voltage                         11.81
Battery Voltage (Volts)                         3.02
Intel CPU Vtt Power(Volts)                      0.00
5V Standby Voltage(Volts)                       5.05
Voltage Sensor2(Volts)                          0.00
CPU Fan 0 Speed (RPM)                           6900
CPU Fan 1 Speed (RPM)                           6700
System Fan Speed (RPM)                          6800
System Fan 1 Speed (RPM)                        6800
System Fan 2 Speed (RPM)                        6900
CPU 0 Temperature (Celsius)                       44
CPU 1 Temperature (Celsius)                        0
Internal Temperature (Celsius)                    37
Power supply 1 status                         NORMAL
Power supply 2 status                         NORMAL
Power supply 3 status                  NOT SUPPORTED
Power supply 4 status                  NOT SUPPORTED
System Disk Statistics:
/flash Size (MB)                               16858
/flash Used (MB)                                 323
/flash Available (MB)                          15186
/flash Used (%)                                    2
/var Size (MB)                                143802
/var Used (MB)                                  1880
/var Available (MB)                           130418
/var Used (%)                                      1
System Health Statistics(Auxiliary):
Voltage 0 (Volts)                               1.20
Voltage 1 (Volts)                               1.20
Voltage 2 (Volts)                               0.00
Voltage 3 (Volts)                               0.00
Voltage 4 (Volts)                               0.00
Voltage 5 (Volts)                               0.00
Voltage 6 (Volts)                               0.00
Voltage 7 (Volts)                               0.00
Fan 0 Speed (RPM)                               7000
Fan 1 Speed (RPM)                                  0
Fan 2 Speed (RPM)                                  0
Fan 3 Speed (RPM)                                  0
Temperature 0 (Celsius)                           28
Temperature 1 (Celsius)                           34
Temperature 2 (Celsius)                            0
Temperature 3 (Celsius)                            0
Done

7. システム構成データと統計情報のtarファイルを生成するには、次のコマンドを実行します: show techsupport
   例
   > show techsupport
showtechsupport data collector tool - $Revision: #13 $!
NetScaler version 11.1
Creating /var/tmp/support ....
The NS IP of this box is 10.221.44.30
This is not HA configuration
Copying selected configuration files ....
Running shell commands ....
Running CLI show commands ....
Collecting ns running configuration....
Collecting running gslb configuration....
Running CLI stat commands ....
Running vtysh commands ....
Copying newnslog files ....
Copying core files from /var/core ....
Copying core files from /var/crash ....
Copying GSLB location database files ....
Copying GSLB auto sync log files ....
Copying Safenet Gateway log files ....
Copying messages, ns.log, dmesg and other log files ....
Creating archive ....
/var/tmp/support/support.tgz  ---- points to ---> /var/tmp/support/collector_P_10.221.44.30_4Dec2018_14_14.tar.gz

Done

   注
   コマンドの出力は/var/tmp/support/collector_<IP_address>_P_<date>.tar.gzファイルにあります。このファイルを別のコンピューターにコピーして、将来の参照用に保管してください。このコマンドの出力は、Citrixテクニカルサポートに連絡する場合に役立つことがあります。

8. NetScalerコマンドラインインターフェイスで、シェルプロンプトに切り替えます。shellと入力します。
9. 共有メモリ用に270 MBのRAMが予約されていることを確認するには、次のコマンドを実行します: root@ns# dmesg | grep memory
   例
   root@ns# dmesg | grep memory
real memory  = 36507222016 (34816 MB)
avail memory = 32728735744 (31212 MB)
NS-KERN nsppe_rendezvous: NSPPE-02 on CPU3NS-KERN map_shared_mem_ioctl (cpu 2, NSPPE-01): Reserving 270 MB for shared memory type 0
root@ns#

10. アプライアンスに12個のCPUコアがあることを確認するには、次のコマンドを実行します: root@ns# dmesg | grep cpu
    例
    root@ns# dmesg | grep cpu
cpu0 (BSP): APIC ID:  0
cpu1 (AP): APIC ID:  2
cpu2 (AP): APIC ID:  4
cpu3 (AP): APIC ID:  6
cpu4 (AP): APIC ID:  8
cpu5 (AP): APIC ID: 10
cpu6 (AP): APIC ID: 12
cpu7 (AP): APIC ID: 14
cpu0: <ACPI CPU> on acpi0
cpu1: <ACPI CPU> on acpi0
cpu2: <ACPI CPU> on acpi0
cpu3: <ACPI CPU> on acpi0
cpu4: <ACPI CPU> on acpi0
cpu5: <ACPI CPU> on acpi0
cpu6: <ACPI CPU> on acpi0
cpu7: <ACPI CPU> on acpi0
est0: <Enhanced SpeedStep Frequency Control> on cpu0
p4tcc0: <CPU Frequency Thermal Control> on cpu0
est1: <Enhanced SpeedStep Frequency Control> on cpu1
p4tcc1: <CPU Frequency Thermal Control> on cpu1
est2: <Enhanced SpeedStep Frequency Control> on cpu2
p4tcc2: <CPU Frequency Thermal Control> on cpu2
est3: <Enhanced SpeedStep Frequency Control> on cpu3
p4tcc3: <CPU Frequency Thermal Control> on cpu3
est4: <Enhanced SpeedStep Frequency Control> on cpu4
p4tcc4: <CPU Frequency Thermal Control> on cpu4
est5: <Enhanced SpeedStep Frequency Control> on cpu5
p4tcc5: <CPU Frequency Thermal Control> on cpu5
est6: <Enhanced SpeedStep Frequency Control> on cpu6
p4tcc6: <CPU Frequency Thermal Control> on cpu6
est7: <Enhanced SpeedStep Frequency Control> on cpu7
p4tcc7: <CPU Frequency Thermal Control> on cpu7
NS-KERN nsppe_rendezvous: NSPPE-02 on CPU3NS-KERN map_shared_mem_ioctl (cpu 2, NSPPE-01): Reserving 270 MB for shared memory type 0
root@ns#

11. /varドライブが/dev/ad0s1eとしてマウントされていることを確認するには、次のコマンドを実行します: root@ns# df -h
    例
    root@ns# df -h
Filesystem     Size    Used   Avail Capacity  Mounted on
/dev/md0       354M    342M      5M    99%    /
devfs          1.0k    1.0k      0B   100%    /dev
procfs         4.0k    4.0k      0B   100%    /proc
/dev/ad0s1a     16G    323M     14G     2%    /flash
/dev/ad0s1e    140G    1.9G    127G     1%    /var
root@ns#

12. 潜在的なハードウェアエラーをチェックするns_hw_err.bashスクリプトを実行します: root@ns# /netscaler/ns_hw_err.bash
    例
    root@ns# ns_hw_err.bash
NetScaler NS11.1: Build 60.5.nc, Date: Oct  3 2018, 10:58:21
platform: serial JVFUJCZT1E
platform: sysid 30010 - NSMPX-8900 8*CPU+4*F1X+6*E1K+1*E1K+1*COL 8955
HDD MODEL: ad0: 228936MB <MICRON M510DC MTFDDAK240MBP 0013> at ata0-master UDMA33

Generating the list of newnslog files to be processed...
Generating the events from newnslog files...
Checking for HDD errors...
Checking for HDD SMART errors...
Checking for Flash errors...
    skipping flash check because HDD and flash are same physical device: ad0.
    Please refer to HDD error output.
Checking for Mega Raid Controller errors...
Checking for SSL errors...
Checking for BIOS errors...
Checking for SMB errors...
Checking for MotherBoard errors...
Checking for CMOS errors...
    License year: 2018: OK
License server failed at startup. Check /var/log/license.log
Vendor daemon failed at startup. Check /var/log/license.log
Checking for SFP/NIC errors...
Checking for Firmware errors...
Checking for License errors...
Checking for Undetected CPUs...
Checking for DIMM flaps...
Checking for LOM errors...
Checking the Power Supply Errors...
Checking for Hardware Clock errors...
********************************************************************
NS hardware check: Found 2 errors
********************************************************************
Script Done.
root@ns#
13. 重要: LOMポートを除くすべてのポート（管理ポートを含む）をネットワークから物理的に切断してください。
14. シェルプロンプトで、NetScalerコマンドラインに切り替えます。入力します: exit
15. アプライアンスをシャットダウンするには、次のコマンドを実行します: shutdown -p now
    例
    > shutdown -p now
Are you sure you want to completely stop NetScaler (Y/N)? [N]:y

アプライアンスのアップグレード

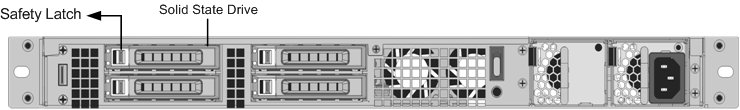

• SSDの交換
• アプライアンスの起動
