NetScaler SDX 25100A、SDX 25160A
NetScaler SDX 25100AおよびSDX 25160Aは2Uアプライアンスです。各モデルには、10コアプロセッサが2つ、256 GBのメモリ、8つの40GE QSFP+ポート (8x40GE QSFP+) が搭載されています。

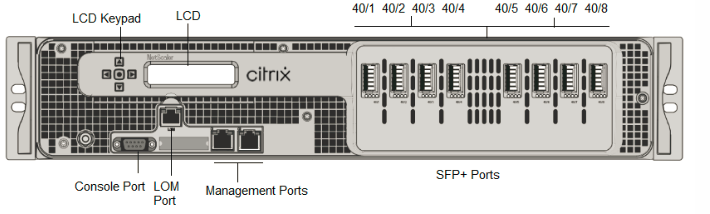

図1。NetScaler SDX 25100AおよびSDX 25160Aの前面パネル
NetScaler SDX 25160AおよびSDX 25100Aアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
10/100Base-T銅線イーサネットポート (RJ45)。LOMポートとも呼ばれます。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理できます。
-
ネットワークポート、8つの40G QSFP+ポート。ポートごとにサポートされているトランシーバについては、25G、40G、50G、および100Gポートを参照してください。
注
40Gポートは10Gおよび1Gトランシーバをサポートしていません。
図2。NetScaler SDX 25100AおよびSDX 25160Aの背面パネル
SDX 25100AおよびSDX 25160Aアプライアンスの背面パネルには、次のコンポーネントが表示されます。
-
2つの300 GBリムーバブルソリッドステートドライブ (SSD)。左端の2つのソリッドステートドライブにはNetScalerソフトウェアが保存されます。次の2つのソリッドステートドライブにはユーザーデータが保存されます。残りの4つのソリッドステートドライブは将来の使用のために予約されています。これらのアプライアンスは、独立ディスクの冗長アレイ (RAID) デバイスです。注: コンポーネントがEOLになるとドライブ密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
電源スイッチ。アプライアンスの電源をオンまたはオフにします。電源を切るには、スイッチを2秒未満押します。
-
2つの電源。 それぞれ1000ワット、100～240ボルト定格。各電源には、電源の状態を示すLEDがあります。
-
アラーム無効ボタン。これは、アプライアンスにデュアル冗長ホットスワップ対応電源がある場合にのみ機能します。2つの電源のいずれかが入力電力を失った場合、または電源が誤動作している場合に、このボタンを押して電源アラームを停止します。
-
ノンマスカブル割り込み (NMI) ボタン。 テクニカルサポートの要求に応じて、コアダンプを開始するために使用されます。意図しない作動を防ぐために埋め込まれているこの赤いボタンを押すには、ペン、鉛筆、またはその他の尖ったものを使用します。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートからも利用できます。アプライアンスのLights out managementポートの詳細については、「NetScaler SDXアプライアンスのLights out managementポート」を参照してください。
