NetScaler SDX 17000
次世代のNetScaler SDX 17000プラットフォームへようこそ。このセクションでは、アプライアンスを効率的に展開し、最適なパフォーマンスのために構成する方法について、包括的な手順を説明します。
SDX 17000 2Uプラットフォームは、NetScalerテクノロジーにおける最新の進歩を表しており、強化された処理能力、改善された接続オプション、および堅牢な管理機能を備えています。
主な仕様
| コンポーネント | 仕様 |
|---|---|
| プロセッサ | Intel Xeon 第5世代プロセッサ、2ソケット、ソケットあたり24コア / 48スレッド |
| 合計論理CPU | 96 (2ソケット x 24コア x コアあたり2スレッド) |
| システムメモリ | 256 GB DDR5 ECC RDIMM |
| ブートストレージ (RAID-1) | 2x 960 GB NVMe SSD (スロット1および2) |
| VMストレージ (RAID-1) | 4x 800 GB NVMe SSD (スロット3~6) |
| データ接続 | 2x クアッドポート 50G SFP56 NIC (PCIe 4.0 x16) および 2x デュアルポート 200G QSFP56 NIC (PCIe 5.0 x16) |
| 管理ポート | 2x 1 GbE RJ45 (MGMT 0/1 および 0/2) および 1x 専用LOMポート |
| 電源 | 2x CRPS PSU、冗長N+1、ホットスワップ対応、それぞれ最大1600 W |
| BMC / IPMI | 帯域外管理用の専用BMC |
| フォームファクター | 2U、EIA 310-D 19インチラック対応、高さ88 mm |
インストールの準備
新しいアプライアンスをインストールする前に、ユニットを慎重に開梱し、すべてのコンポーネントが揃っていることを確認してください。アプライアンスのインストールに必要なツールは、プラスドライバー、マイナスドライバー、ケージナット挿入ツール(角穴ラックにインストールする場合)のみです。NetScaler 2Uパッケージには、以下のものが含まれているはずです。
-
1x NetScaler SDX 17000 アプライアンス
-
1x 標準4ポストレールキット (19インチラック対応)、以下を含む:
-
左レール (x1)
-
右レール (x1)
-
取り付けネジキット (M4x4L、M4x6L、M3x6L、M5x20L ネジを含む)
-
ラックマウントイヤーキット (x1)
-
付属のアクセサリキットには、冗長電源装置の動作をサポートするための2本の電源コードを含む、重要な接続ハードウェアが含まれています。
注記:
-
レールキットの互換性は、ラックの製造元と構成によって異なります。提供されたレールキットが特定のラックインフラストラクチャに適合しない場合は、適切な代替マウントソリューションを入手するために、直ちにNetScalerの営業担当者にご連絡ください。
-
続行する前に、すべてのコンポーネントに出荷時の損傷がないか確認してください。損傷したアイテムがある場合は、インストールプロセスを開始する前に、運送業者およびNetScalerサポートに報告してください。
インフラストラクチャ要件
-
19インチラックに、最低550 mmの奥行きクリアランスと2Uの利用可能な高さ (88 mm) があることを確認してください。
-
前面から背面への冷却経路による適切なエアフロー管理。
-
十分な重量サポート (システム重量: 38 lbs)。
ネットワーク要件
-
MGMT 0/1 (1 GbE RJ-45) に利用可能な管理LANスイッチポート。
-
専用の帯域外管理ネットワークまたはLOM/IPMIアクセス。
-
適切なネットワークケーブル(管理用Cat5eまたはCat6、データ用光ファイバーまたはDAC)。
-
SFP56データポート用50 GbE対応スイッチ。QSFP56データポート用200 GbE対応スイッチ。
電源要件
-
デュアル電源(N+1冗長性のため推奨)。
-
周波数動作範囲:47 Hz – 63 Hz。
-
十分な電力容量(全負荷時 100 V: 806 W / 240 V: 765 W)。
-
PSU入力コネクタ:IEC320-C14(オス)。
-
必要な電源コード:IEC320-C13 - NEMA 5-15P(または地域相当品)。
-
定格:最小10 A / 250 V。
AC入力電圧の詳細仕様
| 電圧範囲 | 最小 | 定格動作範囲 | 最大 | ブラウンアウト | ブラウンイン |
|---|---|---|---|---|---|
| 115 V 範囲 | 90 実効値ボルト | 100-127 実効値ボルト | 140 実効値ボルト | 75 Vac+/-4 V | 85 Vac+/-4 V |
| 230 V 範囲 | 180 実効値ボルト | 200-240 実効値ボルト | 264 実効値ボルト | N/A | N/A |
最大入力電流要件
| 入力電圧範囲 | 最大電流 |
|---|---|
| 100 V (交流) ~ 127 V (交流) | 12 A |
| 200 V (交流) ~ 240 V (交流) | 10 A |
管理ステーションの要件
-
ネットワーク接続を備えたワークステーションまたはノートパソコン (Windows または macOS)。
-
JavaScript および HTML5 をサポートする Web ブラウザ (Chrome、Firefox、Safari、または Edge)。
-
CLI アクセス用のターミナルエミュレータソフトウェア。
-
ネットワーク構成のための管理者権限。
ハードウェアプラットフォーム
フロントパネルのコンポーネント
SDX 17000 のフロントパネルには、管理インターフェイス、NVMe ドライブベイ、データポート、および電源制御が備わっています。6 つのホットスワップ対応 NVMe ベイは、パネルの左前面にあります。
NVMe ドライブベイの割り当て:
-
スロット 1~2: SDX OS/システムボリューム用に RAID-1 として構成された 2 台の 960 GB NVMe SSD。
-
スロット 3~6: VMデータストア用に2つの独立したRAID-1ペアとして割り当てられた4つの800 GB NVMe SSD。
SDX 17000のフロントパネル(/en-us/netscaler-hardware-platforms/sdx/media/17000-front-panel.png)
フロントパネルのコンポーネントの説明
| ラベル | コンポーネントの種類 | 技術仕様 | 主な機能 |
|---|---|---|---|
| CONSOLE | RJ-45コンソールポート | RS-232互換、9600-8N1 | 直接システムにアクセスするためのプライマリシリアルコンソール |
| MGMT 0/1 & 0/2 | デュアルイーサネットポート (1000Base-T) | 1000Base-T、オートネゴシエート | プライマリ/セカンダリのインバンド管理 |
| LOM | 専用IPMIポート | インテリジェントプラットフォーム管理インターフェイス、IPMI 2.0、Redfish 1.15.1 | 帯域外ハードウェア監視および制御 |
| NMI | ピンホールボタン | ノンマスカブル割り込み | クラッシュ解析のためのカーネルコアダンプの強制実行 |
| PWR | ソフトプッシュボタン (4秒オン/オフ) | 電源管理 | 電源オン/グレースフルシャットダウン制御 |
| TYPE-C | USB Type-Cコンソールポート (オプション) | 代替コンソール (標準デプロイメントでは使用されません) | セカンダリコンソールおよびデバッグインターフェース |
| UID | ロケーターLED | 青色LEDインジケーター | ラック内の視覚的なシステム識別 |
| GPIO1/GPIO2 | ユーザー定義GPIO | 汎用I/O | 未使用。2Uプラットフォームではデフォルトで無効。 |
| NVMeスロット 1-2 | U.2/U.3 NVMe エスエスディー | ドライブあたり960 GB (2個)、RAID-1 | SDX OSブートボリューム |
| NVMeスロット 3-6 | U.2/U.3 NVMe エスエスディー | ドライブあたり800 GB (4x)、RAID-1 | VMデータストア (2組) |
| 50/1-50/8 | SFP56データポート | 50 GbEネットワークインターフェースカード (NIC) | PCIe 4.0 x16対応4ポートSFP56 x 2 |
| 200/1-200/4 | QSFP56データポート | 200 GbEネットワークインターフェースカード (NIC) | PCIe 5.0 x16対応2ポートQSFP56 x 2 |

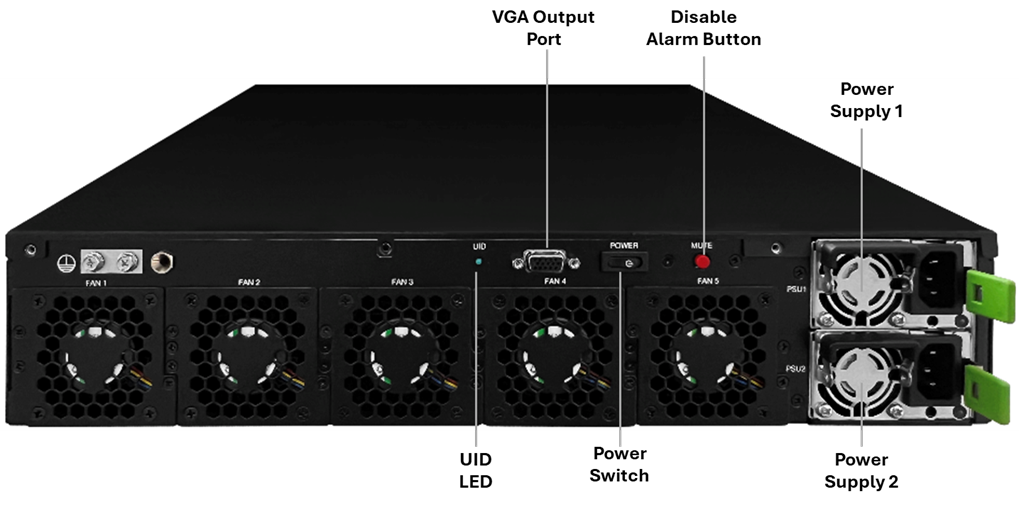

背面パネルのコンポーネント
背面パネルには、デュアル共通冗長電源 (CRPS)、冷却ファン、セカンダリユニット識別 (UID) LED、PSUアラームミュートボタン、VGA出力ポート、および背面電源ボタンが搭載されています。
パネルコンポーネントの説明
| コンポーネント | 技術詳細 | 動作特性 | サービス情報 |
|---|---|---|---|
| PSU1/PSU2 | CRPS PSU、それぞれ最大1600 W | 冗長N+1構成 | 動作中にホットスワップ可能 |
| 背面UID LED | 青色LEDロケーター | 青色LEDインジケーター | リモートシャーシ識別 |
| PSUアラームミュート | 赤色プッシュボタン | PSU障害またはAC入力喪失時の可聴アラームを消音します | PSUアラームを認識するには1回押します |
| VGA出力 | DB-15 (メス型D-sub) | システムビデオ出力 | ローカルKVM接続。LOM経由でもアクセス可能 |
| 背面電源ボタン | ソフトプッシュ、オプション | 前面パネルの電源ボタン機能と連動 | デュアル電源制御アクセス |
| ファンモジュール | 5つのシステムファン | BMCによるスマートファンインテリジェント制御 | 注: 現場交換可能なファンFRUはありません |
ハードウェアをインストールする
アプライアンスをラックマウントする
アプライアンスの適切な取り付けとシステムパフォーマンスを確保するために、以下の手順を実行してください。
レールアセンブリからインナーレールを取り外す
-
白い切断タブを引いて、各スライドレールからインナーレール部材を解放し、取り外します。
-
刻印されたテキストが外側を向くように、シャーシの両側にある黒い参照マーカーを使用して、インナーレールをシャーシの取り付けポイントに合わせます。
-
レールがカチッと音を立ててロック位置にしっかりと収まるまで、後方にスライドさせます。
-
付属のM4x4Lネジを使用して、各インナーレールを固定します。片側につき5本のネジを使用し、合計10本です。
-
シャーシの左右両側でこのプロセスを繰り返します。
レール分離(/en-us/netscaler-hardware-platforms/sdx/media/remove-inner-rails.png)
シャーシ取り付け耳の取り付け
-
シャーシ前面の左右両側にラックマウントイヤーを取り付けます。
-
イヤーをシャーシの指定されたネジ穴に合わせます。
-
片側につき4本のM4x6Lネジを使用して、各イヤーを固定します。
-
イヤーが平らで、フロントパネルのアクセスを妨げないことを確認します。
シャーシ取り付け耳(/en-us/netscaler-hardware-platforms/sdx/media/chassis-mounting-ear.png)

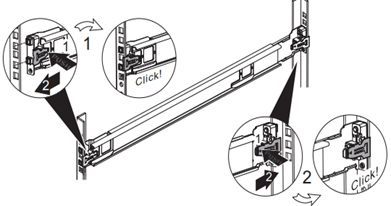

アウタースライドレールアセンブリの取り付け
-
選択した2Uの高さで、取り付けブラケットをラックポストの穴に合わせます。
-
レール取り付け機構をラックの支柱に、カチッと音がするまで挿入します。
-
レールが適切に固定され、ロックされていることを確認するために、「カチッ」という音が聞こえるまで待ちます。
-
前面と背面の取り付けポイントの両方が支柱にしっかりと固定されていることを確認します。
-
番号が振られたラックの支柱のマーキングを使用して、レールが水平かつ平行であることを確認します。
-
このプロセスを左右両方の外側レールアセンブリで繰り返します。

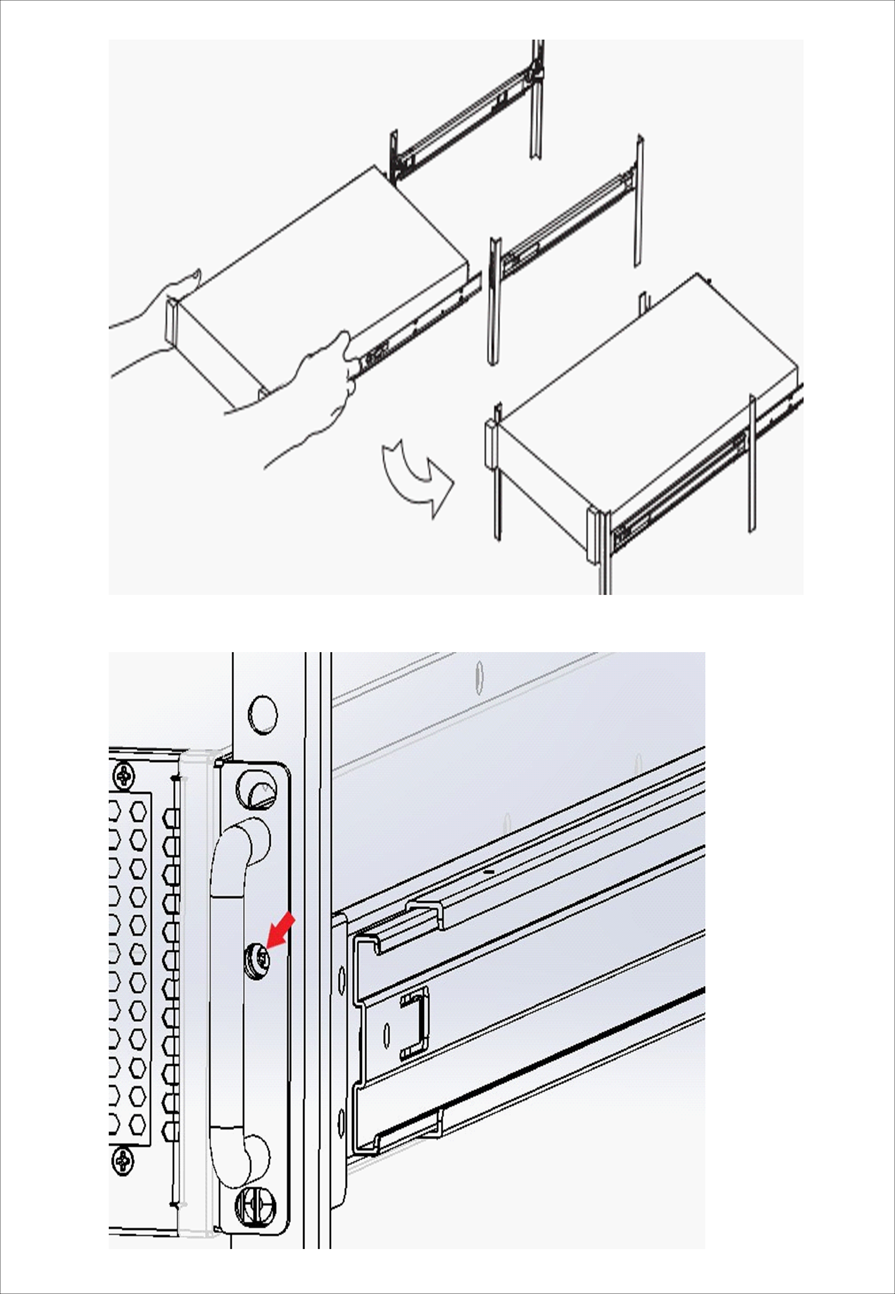

シャーシをラックに取り付ける
-
シャーシに取り付けられた内側レールを、ラックに取り付けられた外側レールに慎重に合わせます。
-
ロック機構が作動するまで、システムをラックにスムーズにスライドさせます。
-
必要に応じて、ユニットが所定の位置にしっかりとロックされるように、軽く均等な圧力をかけます。
-
各フロントイヤーを、片側につき1本のM5x20ネジを使用してラックの支柱に固定します。
安全要件
安全性と機器の耐久性のために、以下の要件が満たされていることを確認してください。
-
適切な換気を確保するために、シャーシの前面と背面に最低2インチのクリアランスを維持してください。
-
ラックの設置前に耐荷重を確認し、ラックが安定していて床にしっかりと固定されていることを確認してください。
-
適切な持ち上げ方を使用してください。システムの重量は約38ポンドです。
-
アプライアンスを電源に接続する際は、電気安全手順を厳守してください。
エアフロー管理
2Uプラットフォームは、前面から背面へのエアフロー用に設計されています。最適な冷却性能を得るには、遮るもののない通路が必要です。エアフローが制限されると、熱過負荷が発生し、システム保護メカニズム(スロットリングまたはシャットダウン)が自動的に作動します。
ネットワークと電源の接続
接続シーケンス
適切なシステム初期化を確実に行い、構成の競合を防ぐために、次の手順を実行してください。
-
管理ネットワーク接続
-
Cat5e/Cat6イーサネットケーブルを使用して、0/1 MGMTポートを管理LANに接続します。
-
ネットワークスイッチポートがオートネゴシエーションをサポートするように構成されていることを確認してください。
-
ネットワーク接続を確認し、該当する場合は正しいVLAN構成が適用されていることを確認してください。
-
将来の参照のために、割り当てられたIPアドレスとネットワークパラメータを文書化してください。
-
-
帯域外 (OOB) 管理のセットアップ
-
Lights-Out Management (LOM) ポートを専用の帯域外 (OOB) 管理ネットワークに接続します。
-
本番トラフィックとは別のネットワークインフラストラクチャを使用します。
-
LOMポートは専用モード操作(工場出荷時設定)のままにします。
-
-
データポートの構成
-
適切なSFP56トランシーバー(50 GbEポート:50/1-50/8)またはQSFP56トランシーバー(200 GbEポート:200/1-200/4)を取り付けます。
-
トランシーバーの種類をスイッチポートの機能に合わせます。相互運用性を保証するために、Citrix認定のトランシーバーMPNを使用してください。
-
必要に応じて、光ファイバーケーブルまたはDACケーブルをデータポートに接続します。
-
ケーブルの仕様がポートの機能(50 GbEおよび200 GbE)と一致していることを確認します。
-
-
電源システムの接続
-
最初の電源コードをPSU1入力レセプタクルに差し込みます。
-
2番目の電源コードをPSU2入力レセプタクルに差し込みます。
-
N+1冗長性を確保するため、可能な場合はユニットを独立した電源に接続します。
-
電源が要件(100~240 VAC、50~60 Hz)を満たしていることを確認します。
-
-
システムの起動
-
フロントパネルの電源ボタンを押して、起動シーケンスを開始します。
-
フロントパネルのLEDを確認します。電源LEDが緑色に点灯するはずです。
-
電源投入から10秒以内に、両方のPSU LEDが緑色に点灯していることを確認します。
-
システムにアクセスする前に、完全なブートサイクルが完了するまで待ちます(約4~5分)。
-
電源ステータスインジケータ
CRPS電源は、各ユニットの前面プレートにある統合LEDインジケータを介して、包括的なステータス監視を提供します。
PSU LEDインジケータのステータス:
| LEDインジケータ | PSUの状態 | システムへの影響 | 必要なアクション |
|---|---|---|---|
| 緑色点灯 | AC電源あり、すべてのDCレールが負荷時にアクティブ | 正常動作 | なし - 正常 |
| 1 Hzで緑色点滅 | AC電源あり、BMC電源用の5Vsbを含む12Vsbがアクティブ、メインレールはアイドル状態 | 冗長スタンバイ (N+1) | なし - 正常 |
| 点灯 (オレンジ) | AC入力が失われたか、切断されています | 冗長性が失われた (N+1の場合) か、システムがダウンしています | AC電源接続を確認してください |
| 1 Hz点滅 (オレンジ) | OCP/OVP/OTP警告しきい値に達しました | PSU動作の劣化/シャットダウンの可能性 | PSUの冷却とエアフローを確認してください |
| 点灯 (オレンジ) | 重大な障害 (OCP/OVP/OTPが作動) | 保護のためPSUがシャットダウンしました | 直ちにPSUを交換してください |
システムアクセスと構成
SVM GUI アクセス方法
Web ベースのサービス VM (SVM) 管理インターフェイスは、プラットフォームの構成と監視のための一元化されたグラフィカルユーザーインターフェイス (GUI) を提供します。SVM GUI を通じて、管理者は主要なシステム機能を管理し、SVM および XenServer Dom0 ハイパーバイザーに関連付けられたプラットフォームリソースにアクセスできます。
プラットフォーム固有のアクセス情報
-
仮想化されたサービスインターフェイスによる管理
-
管理サービス VM: 192.168.100.1 (サブネットマスク 255.255.0.0 (/16))
-
XenServer ハイパーバイザー (DOM0): 192.168.100.2 (サブネットマスク 255.255.0.0 (/16))
-
NetScaler インスタンスの NSIP プール範囲: 192.168.100.10 ~ 192.168.100.100
アプライアンスを初期化するには、次の手順を実行します
-
ネットワークの準備
-
管理ワークステーションを MGMT 0/1 ポートまたは同じ管理 VLAN 上のポートに接続します。
-
ワークステーションに 192.168.100.X/16 の範囲 (例: 192.168.100.50) で静的 IP アドレスを設定します。
-
デフォルトの SVM IP アドレス 192.168.100.1 に対して ping テストを実行して、ネットワークパスを確認します。
-
ローカルファイアウォールが HTTPS (ポート 443) トラフィックをアプライアンスに許可していることを確認します。
-
-
ブラウザの初期化
-
Web ブラウザ (Chrome、Firefox、Safari、または Edge) を開きます。
-
URL
https://192.168.100.1(管理サービスVM) を入力します。
注記:ログインページに進むには、セキュリティ証明書の警告 (自己署名証明書) を承認します。 -
-
初期認証
-
ユーザー名:
nsroot。 -
パスワード: 物理シャーシのラベルに記載されているシステムシリアル番号を正確に入力します (大文字と小文字を区別します)。
-
ログインをクリックするか、Enterを押します。認証が成功すると、システムは初期構成ウィザードにリダイレクトします。
-
-
セットアップウィザードの構成セットアップウィザードは、次の重要なパラメーターについて案内します:
-
管理サービスIPアドレス (NSIP): 継続的なSVMアクセス用に静的IPアドレスを割り当てます。
-
XenServer IPアドレス: DOM0管理アドレスを割り当てます。
-
サブネットマスクとデフォルトゲートウェイ: ネットワークセグメントに合わせてこれらを構成します。
-
DNSサーバー: プライマリDNS IPアドレスを入力します。
-
ホスト名: ネットワーク上でアプライアンスを識別するために、一意でわかりやすいホスト名を割り当てます。
-
管理者パスワード: デフォルトパスワードを強固で安全な管理者パスワードに変更します。
-
一般的なデフォルトIPアドレス設定
| インターフェイスまたはサービス | デフォルトのユーザーログイン資格情報 | デフォルトIPアドレス | サブネットマスクまたはゲートウェイ | 説明 |
|---|---|---|---|---|
| 管理サービス (SVM) (0/1) | nsroot / 製品SN | 192.168.100.1 | 255.255.0.0/16 | 管理サービスは、VPXインスタンスのプロビジョニングと監視を行うNetScaler SDXの管理インターフェイスです。 |
| XenServer (DOM0) | root / 製品SN | 192.168.100.2 | 255.255.0.0 /16 GW: 192.168.0.1 | DOM0 は、システムハードウェアとインターフェースするハイパーバイザー制御ドメイン (Linux ベース) です。注: DOM0 のデフォルトパスワードとしての製品シリアル番号は、Management Service の初期化後にのみ有効になります。 |
| XenServer (Management Service 仮想ポート 0/2) | nsroot / 製品SN | 169.254.0.10 | 255.255.0.0 /16 | 2U プラットフォーム用の Management Service 内部デフォルト IP アドレス。内部 DOM0 および Management Service 通信に使用されます |
| LOM または IPMI ポート | nsroot / 製品SN | 192.168.1.3 | 255.255.255.0/24 | アウトオブバンド管理 IPMI、Redfish、リモート iKVM、電源制御 |
CLI を使用したコンソール接続のセットアップ
-
物理接続
-
RJ-45 シリアルケーブルをフロントパネルのコンソールポートに接続します。
-
ケーブルのもう一方の端をワークステーションのシリアルポートまたはUSB-シリアルアダプターに接続します。
セッション中のデータ破損や文字化けを防ぐため、ケーブルが両端にしっかりと接続されていることを確認してください。 -
-
ターミナルエミュレーターの設定ターミナルエミュレーションソフトウェア(PuTTY、Tera Term、SecureCRTなど)を開き、次の設定を構成します。
設定 値 ボーレート 9600 ビット/秒 データビット 8 パリティ なし ストップビット 1 フロー制御 なし (無効) ターミナルタイプ ANSI Putty キーパッドモード VT 100 -
セッションの確立
-
ターミナルエミュレーターアプリケーションを開きます。
-
設定済みの設定を使用して接続を確立します。
-
ログインプロンプトが自動的に表示されない場合は、Enterキーを押してログインプロンプトをトリガーします。
ログインプロンプトが表示されるまで待ちます。 -
-
認証プロセス
-
ログインプロンプトで、
nsrootと入力します。 -
パスワードプロンプトで、システムシリアル番号(シャーシラベルに記載)を入力します。
-
認証が成功すると、システムはNetScalerコマンドプロンプトを表示します。
-
注:
すべてのログイン資格情報は、大文字と小文字が区別されます。
NetScaler SDX Management Service の設定例
-
Management Service シェルアクセス
-

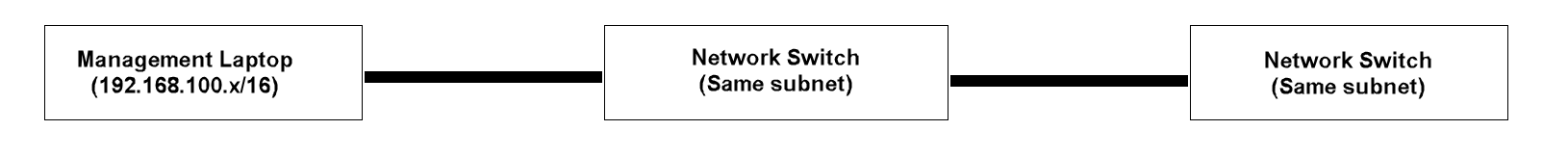

SDX Management Service の初期ネットワーク設定
-
SSH接続
-
管理用ラップトップから、Management Service のIPアドレスにSSHセッションを開始します:
ssh nsroot@192.168.100.1 -
ユーザー名にnsroot、パスワードに製品のシリアル番号を使用して認証します。
-
NetScaler CLIプロンプトにログインし、
shellコマンドを実行します。
プロンプトがbash-3.2#に変わったら、アクセスが正常に許可されたことを確認できます。 -
-
-
設定ファイルの検証
-
設定ファイルへのアクセス: bash-3.2# プロンプトから、
cat /flash/mpsconfig/svm.confコマンドを実行して、Management Service 設定ファイルの内容を表示します。 -
デフォルトの内容を確認: 出力が以下のパラメータを含む標準のデフォルト設定と一致していることを確認します。デフォルトのsvm.conf出力:
-
ifconfig 0/2 無効化
-
ifconfig 0/2 削除
-
arp -d -a コマンド
-
route flush コマンド
-
ifconfig 0/1 192.168.100.1 ネットマスク 255.255.0.0 を設定します。
-
ifconfig 0/2 169.254.0.10 ネットマスク 255.255.0.0 を設定します。
-
/mps/changenameserver.sh 127.0.0.2
-
-
XenServer接続の確認: XenServerのIPアドレスがファイルの最後に次のようにリストされていることを確認します:
#XenServer: 192.168.100.2。
注記:SDX 17000は、SVM内部IPアドレス (169.254.0.10) に仮想ポート0/3を使用します。このポート番号は、ポート0/2を使用するSDX 1Uプラットフォームとは異なります。2Uプラットフォームでは、svm.confファイルがポート0/3を反映していることを確認してください。 -
-
ネットワーク構成の変更
-
構成ユーティリティを起動します: bashシェル環境から、次のコマンドを実行して対話型ネットワークセットアップツールを起動します:
/mps/networkconfig。 -
対話型構成メニュー: ユーティリティを起動すると、次のメニューが表示されます。
----------------------------------------------------------------------------
NetScaler SDX initial network configuration
This menu allows you to set and modify the ini0al IPv4 network addresses.
The current value is displayed in brackets ([]).
Selecting the listed number allows the address to be changed.
----------------------------------------------------------------------------
1. Management Service Host Name [ns]
2. Management Service IPv4 address [192.168.100.1]
3. XenServer IPv4 address [192.168.100.2]
4. Netmask [255.255.0.0]
5. Gateway IPv4 address []
6. DNS IPv4 Address [127.0.0.2]
7. Cancel and quit
8. Save and quit注記:現在の値は角括弧で表示されます。対応する番号 (1~6) を押して、各パラメータを変更します。 -
対話型メニューを操作します: メニューオプション (1~6) を使用して、ネットワーク環境に合わせて次のパラメータを変更します。
-
変更を保存します: すべてのパラメータが更新されたら、オプション8 (保存して終了) を選択して変更をコミットします。
注記:サービスVMは、次の起動プロセス中に新しいネットワーク構成を自動的に適用します。 -
-

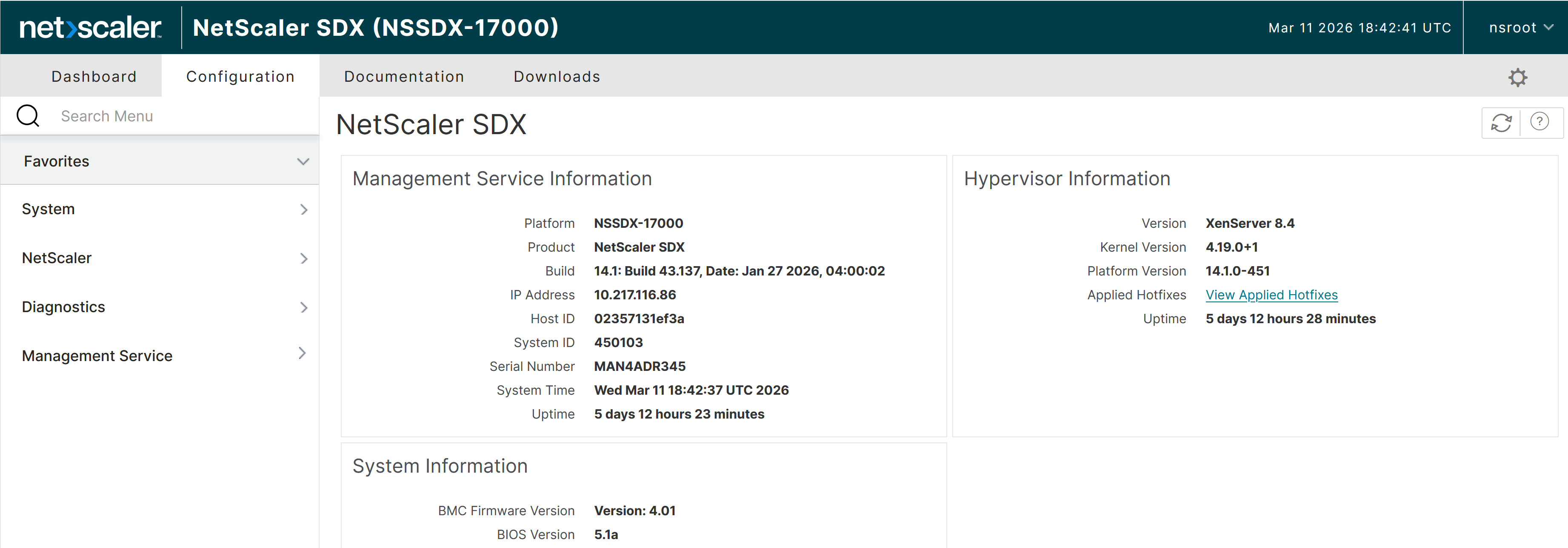

管理サービスGUIアクセス検証
-
接続テスト: Webブラウザを開き、アドレスバーに新しい管理サービスIPアドレスを入力します。
-
ログイン: ユーザー名
nsrootを使用して認証し、パスワードとして製品シリアル番号を使用します。
-

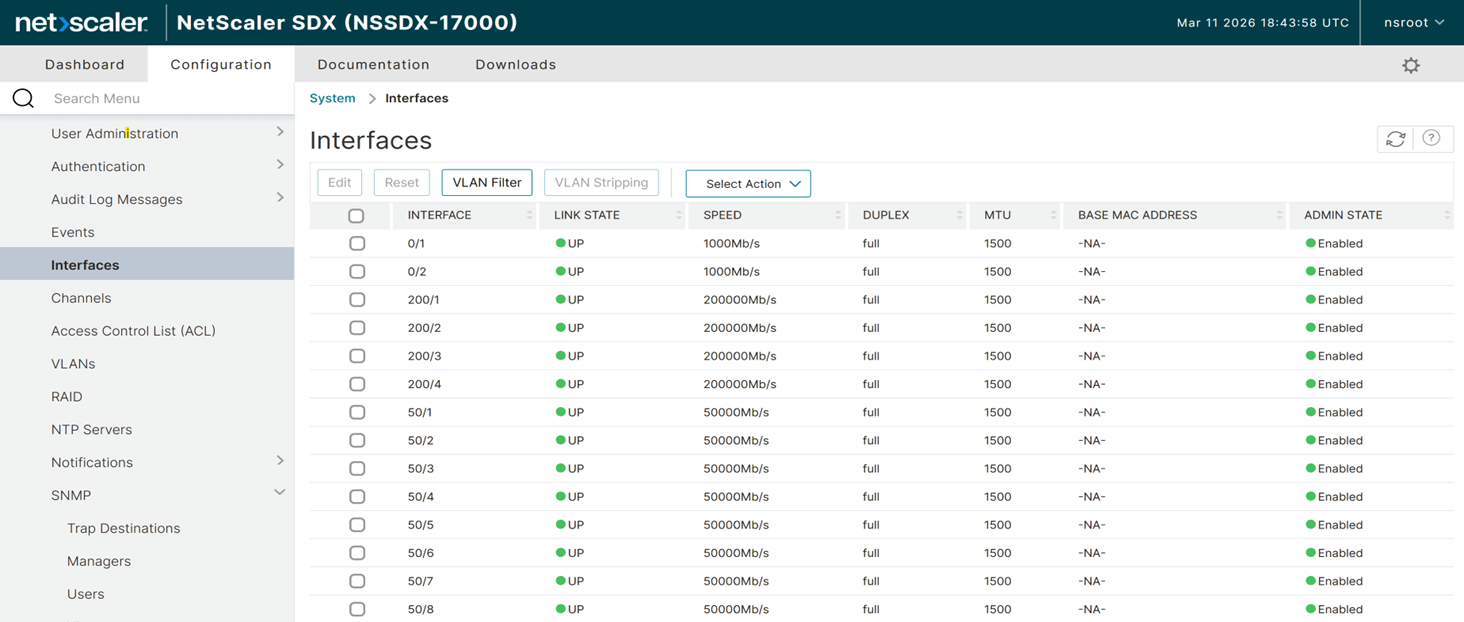

SVM GUIからSDX 17000上のすべての管理インターフェースとデータインターフェースを表示するには、Configuration > Interfaces に移動します。
-
-
DOM0コンソールアクセス
-
NetScaler SDXアプライアンスの電源を入れ、管理用ラップトップをRJ45コンソールポートに接続します。
-
ターミナルエミュレーター (PuTTY) を、9600ボー、8データビット、パリティなし、1ストップビット、フロー制御なしに設定します。
-
ユーザー名 root を使用し、パスワードとして製品シリアル番号を使用してDOM0にログインします。
-
プロンプトが
[root@netscaler-sdx ~]#と表示されたら、DOM0コマンドラインに到達したことを確認します。
-
システム仕様
ハードウェア構成
SDX 17000プラットフォームは、一貫した信頼性で高性能アプリケーションを提供するために構築されたエンタープライズグレードのハードウェアを統合しています。
コアシステムアーキテクチャ
| コンポーネントカテゴリ | 仕様の詳細 | パフォーマンス特性 |
|---|---|---|
| 規制モデル | 2U3P3A | FCCおよび国際準拠指定 |
| プロセッサアーキテクチャ | Intel Xeon 第5世代プロセッサ | 2ソケット、ソケットあたり24物理コア / 48スレッド。合計96論理CPU、2.2 GHz |
| プラットフォームチップセット | インテル C741 ピーシーエイチ | 高度なプラットフォームコントローラハブ |
| BMCコントローラ | IPMI 2.0対応ベースボード管理コントローラ | リモートKVM、ハードウェア監視、電源制御 |
| システムメモリ | 256 GB DDR5 5600 ECC RDIMM | 8x 32 GBモジュール、エラー訂正有効 |
| プライマリストレージ | 2x 960 GB NVMe U.2/U.3 (スロット1および2) | SDX OSおよびシステムボリューム用にRAID-1として構成 |
| VMストレージ | 4x 800 GB NVMe U.2/U.3 (スロット3~6) | VMデータストア用の2つの独立したRAID-1ペア |
| 管理接続 | 2つの1 GbE RJ45 (1000Base-T) | MGMT 0/1 (プライマリ)、MGMT 0/2 (セカンダリ) |
| 50Gデータ接続 | 2つの4ポートSFP56 NIC | PCIe 4.0 x16 - ポート 50/1-50/8、合計8個の50Gポート |
| 200Gデータ接続 | 2つの2ポートQSFP56 NIC | PCIe 5.0 x16 - ポート 200/1-200/4、合計4個の200Gポート |
| NUMAトポロジー | 2つのNUMAノード | 各NUMAノードは1つのCPUソケットに対応 |
電源および環境仕様
電源システム仕様
| パラメーター | 仕様 | 動作範囲 | 注記 |
|---|---|---|---|
| 電源構成 | 2個のCRPS PSU | 冗長N+1運用 | ホットスワップ可能、各1600Wまで |
| 入力電圧範囲 | 100-240VAC | ユニバーサル入力互換性 | 自動検出 |
| 入力周波数 | 50-60 Hz | 標準ユーティリティ周波数 | +/-3Hz許容誤差 |
| 入力電流 | 100-127Vac: 最大12A 200-240Vac: 最大10A | 入力電圧によって変動 | 最大定格 |
| 標準システム消費電力 | 465 W | 通常の動作負荷 | 定常状態での動作 |
| 最大システム消費電力 | 100 Vで806 W / 240 Vで765 W | システムピーク使用率 | 両方のPSUがアクティブな状態での全負荷 |
環境仕様
| 環境要因 | 動作範囲 | 保管範囲 | 臨界限界 |
|---|---|---|---|
| 周囲温度 | 0~45℃ (32~113°F) | -40~70℃ | 絶対最大50℃ |
| 相対湿度 | 10~90% RH | 10~95% RH | 非結露 |
| 動作高度 | 0~5,000 m | 0~15,200 m | 8,000 m以上では定格が低下 |
| 標準システムエアフロー (前面から背面) | 約126.54 CFM | 該当なし | 公称25℃の周囲温度で全負荷時 |
| 最大システムエアフロー (前面から背面) | 約214.83 CFM | N/A | 高温時の全負荷 |
物理仕様
| 寸法 | 測定値 | 標準準拠 |
|---|---|---|
| 幅 | 443 mm (17.4 インチ) | EIA 310-D 19インチラック |
| 奥行き | 550 mm (21.7 インチ) | 標準サーバー奥行き |
| 高さ | 88 mm (3.5 インチ) | 2Uラックユニット |
| システム重量 | 38 ポンド | おおよその稼働時重量 |
| パッケージ重量 | 52 ポンド | 出荷時構成 |
システムLEDステータス
システムは、前面パネルと背面パネルにあるLEDインジケータを使用して、リアルタイムのステータス監視を提供します。
前面パネルのLEDステータス
| LEDインジケータ | 通常動作 | 障害状態 | 説明 |
|---|---|---|---|
| PWR (電源) | 緑点灯 | オフ | システムの電源および初期化ステータス |
| GPIO1 | オフ (デフォルト) | N/A | ユーザー定義機能 (無効) |
| GPIO2 | オフ (デフォルト) | N/A | ユーザー定義機能 (無効) |
電源LEDステータス
| LEDインジケータ | PSUステータス | システムへの影響 | 必要なアクション |
|---|---|---|---|
| 緑点灯 | AC電源あり、すべてのDCレールが負荷下でアクティブ | 正常動作 | なし - 正常 |
| 緑点滅 (1Hz) | AC電源あり、BMC電源用の5Vsbを含む12Vsbがアクティブ、メインレールはアイドル | 冗長スタンバイ (N+1) | なし - 正常 |
| 橙点灯 | AC入力が喪失または切断 | 冗長性が喪失 (N+1の場合) またはシステム停止 | AC電源接続を確認 |
| 橙点滅 (1Hz) | OCP/OVP/OTP警告しきい値に到達 | PSU動作の劣化/シャットダウンの可能性 | PSU冷却とエアフローを確認します |
| オレンジ色点灯 | 重大な障害 (OCP/OVP/OTPトリップ) | 保護のためPSUシャットダウン | 直ちにPSUを交換してください |
NVMe SSDトレイのLEDステータス
各NVMeトレイには2つのLEDが含まれています。右側のLEDはドライブの存在とアクティビティを示します。左側のLEDはドライブのステータスを示し、BMCを介してNVMeバックプレーンコントローラによって制御されます。
トレイLEDインジケータ(/en-us/netscaler-hardware-platforms/sdx/media/tray-indicator.png)
左側のLEDステータスインジケータ:
| 左側のLED (場所 / ステータス) | LEDの状態 |
|---|---|
| ドライブの特定/識別 | 4 Hzで黄色点滅 |
LOM Web UI (ストレージセクション) を使用して、特定のNVMeスロット (0-5) のロケーションLEDを切り替えることで、搭載されているラック内のドライブを特定します。対象のドライブを選択し、OFF (デフォルト) から ON (ロケーションアクティブ) に切り替えます。
右側のLEDステータスインジケータ:
| 右側LED(アクティブ/存在) | LEDの状態 |
|---|---|
| SSDが存在し、アイドル状態 | 緑色点灯 |
| ストレージデータ転送中/アクティブ | 緑色、4Hzで点滅 |
| SSDが存在しないか、取り外されている | LED消灯 |
その他の情報リソース
-
詳細な仕様、構成ガイド、トラブルシューティング手順については、NetScaler Hardware Platforms Documentationを参照してください。
-
システムのアップグレードおよびダウングレードを実行するための段階的な手順については、Upgrade and downgrade a NetScaler applianceを参照してください。
-
冗長なNetScaler構成の展開については、Configuring high availabilityを参照してください。
テクニカルサポートへのアクセス
-
プライマリサポートポータル:https://www.netscaler.com/のカスタマーポータル
-
オンラインドキュメント:www.docs.netscaler.comの完全な技術ライブラリ
技術サポートに必要な情報
NetScalerサポートに連絡する前に、効率的な解決プロセスを確保するために、以下の情報を収集してください。
-
ハードウェアシリアル番号: 物理シャーシのラベルでこれを確認してください。
-
ソフトウェアバージョン: 現在のリリースバージョンと特定のビルド番号を提供してください(例:Release 14.1 Build 12.35)。
-
問題の説明: 正確なエラーコード、発生時のタイムスタンプ、および環境への最近の変更点を含め、特定の問題を文書化してください。
-
システム構成: ネットワーク環境と関連する構成ファイル(例:ns.conf)を提供してください。
-
ログファイル: システムログと診断情報を収集してください。
