NetScaler SDX 26000-100G
NetScaler SDX 26000-100Gアプライアンスは2Uアプライアンスです。このプラットフォームには、14コアプロセッサが2つと256GBのメモリが搭載されています。このアプライアンスは、合計8つのネットワークポートを提供します。
NetScalerハードウェアプラットフォームでサポートされているソフトウェアリリースについては、NetScaler SDX ハードウェア-ソフトウェア互換性マトリックス](/ja-jp/netscaler-hardware-platforms/sdx/sdx-hardware-software-compatibility-matrix.html)を参照してください。
このガイドの図は参考情報であり、実際のNetScalerアプライアンスを表していない場合があります。

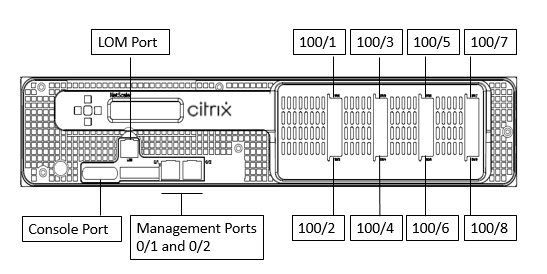

図1。NetScaler SDX 26000-100Gフロントパネル
NetScaler SDX 26000-100Gアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
2つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（0/1および0/2と番号付けされています）。これらのポートは、NetScaler管理機能のためにアプライアンスに直接接続するために使用されます。
-
8つの100Gイーサネットポート（左から右へ100/1から100/8と番号付けされています）。ポートごとにサポートされているトランシーバーについては、25G、40G、50G、および100Gポートを参照してください。
図2。NetScaler SDX 26000-100Gバックパネル
SDX 26000-100Gアプライアンスの背面パネルには、次のコンポーネントが見えます。
-
2つの240 GB取り外し可能なブートソリッドステートドライブ (SSD)。
-
6台の960 GBリムーバブルSSD。注: コンポーネントがEOLになるとドライブの密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
アプライアンスの電源をオンまたはオフにする電源スイッチ。
-
OSが機能している場合は、スイッチを2秒未満押して、グレースフルシャットダウンでシステムをシャットダウンします。
-
OSが応答しない場合は、電源スイッチを4秒以上押して、強制的に電源をオフにします。
-
-
2つの電源、100～240 VAC。各電源には、次の表に示すように、そのステータスを示すLEDがあります。
| LEDの色 | LEDが示す内容 |
|---|---|
| オフ | アプライアンスのどの電源にも電力が供給されていません。 |
| 赤点滅 | この電源には電力が供給されていません。 |
| 緑点滅 | 電源はスタンバイモードです。 |
| 緑 | 電源は機能しています。 |
| 赤 | 電源障害。 |
| 赤と緑の点滅 | 警告 (OVP/UVP/OCP/OTP/ファン); OVP = 過電圧保護; UVP = 低電圧保護; OCP = 過電流保護; OTP = 過熱保護。 |
-
アラーム無効ボタン。これは、アプライアンスに二重冗長構成のホットスワップ対応電源が搭載されている場合にのみ機能します。2つの電源のうち1つが入力電力を失った場合、または電源が故障した場合に、このボタンを押して電源アラームを停止します。
-
ノンマスカブル割り込み (NMI) ボタン。テクニカルサポートの要求に応じてコアダンプを開始するために使用されます。意図しない起動を防ぐために窪んだ位置にあるこの赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用します。NMIボタンは、LOM GUIのメニューで、ネットワーク経由でリモートからも利用できます。アプライアンスのLights out managementポートの詳細については、「NetScaler SDXアプライアンスのLights out managementポート」を参照してください。
