NetScaler SDX 15000
NetScaler SDX 15020/15030/15040/15060/15080/15100/15120アプライアンスは2Uアプライアンスです。このプラットフォームには、8コアプロセッサが2基と128 GBのメモリが搭載されています。このアプライアンスは、合計16個の25Gイーサネットポートを提供します。
NetScalerハードウェアプラットフォームでサポートされているソフトウェアリリースについては、NetScaler SDXハードウェア-ソフトウェア互換性マトリックスを参照してください。

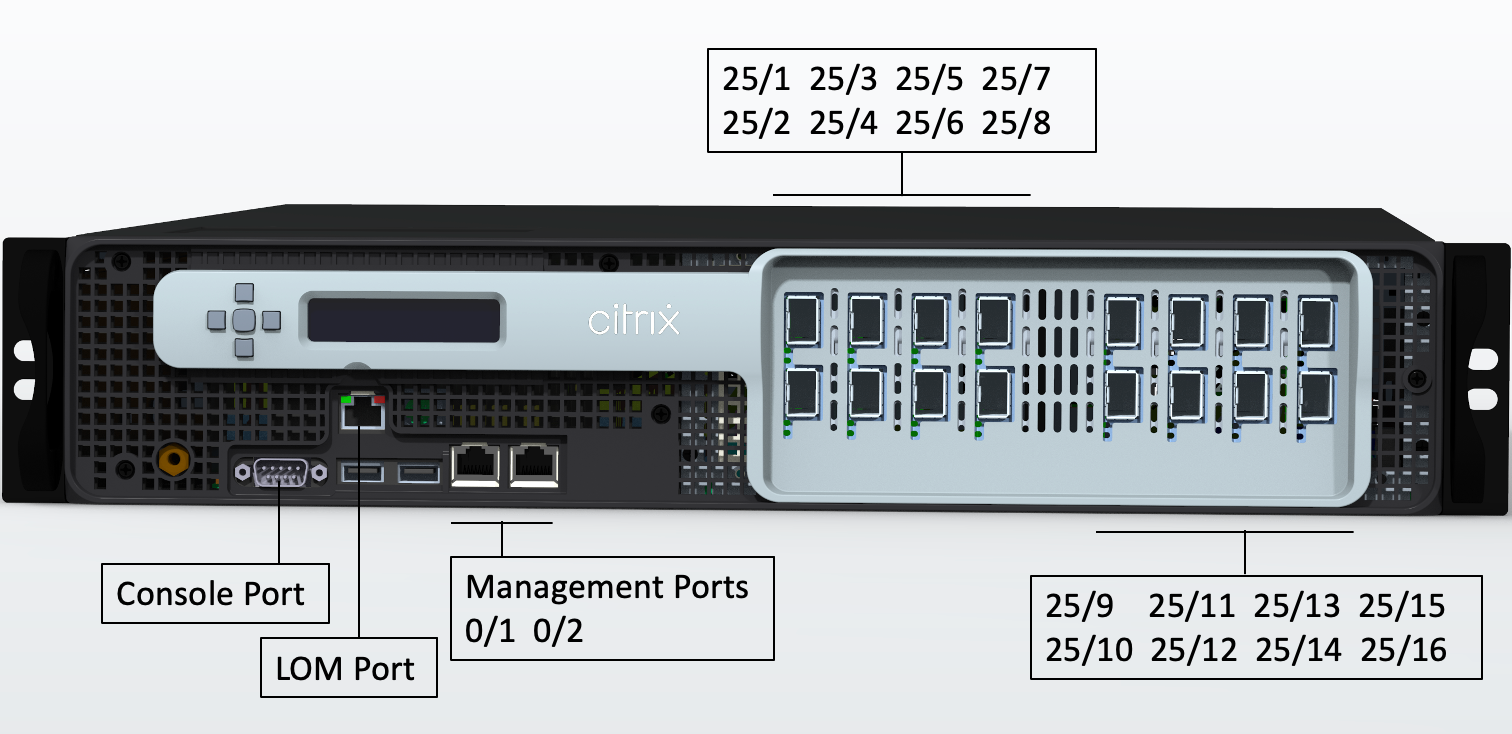

次の図は、SDX 15000シリーズアプライアンスの前面パネルを示しています。
図1. NetScaler SDX 15000、前面パネル
NetScaler SDX 15000シリーズアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、NetScalerソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
1つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（番号0/1）。このポートは、NetScaler管理機能のためにアプライアンスに直接接続するために使用されます。
-
16個の25Gイーサネットポート（番号25/1～25/16）。ポートごとのサポートされているトランシーバについては、25G、40G、50G、および100Gポートを参照してください。

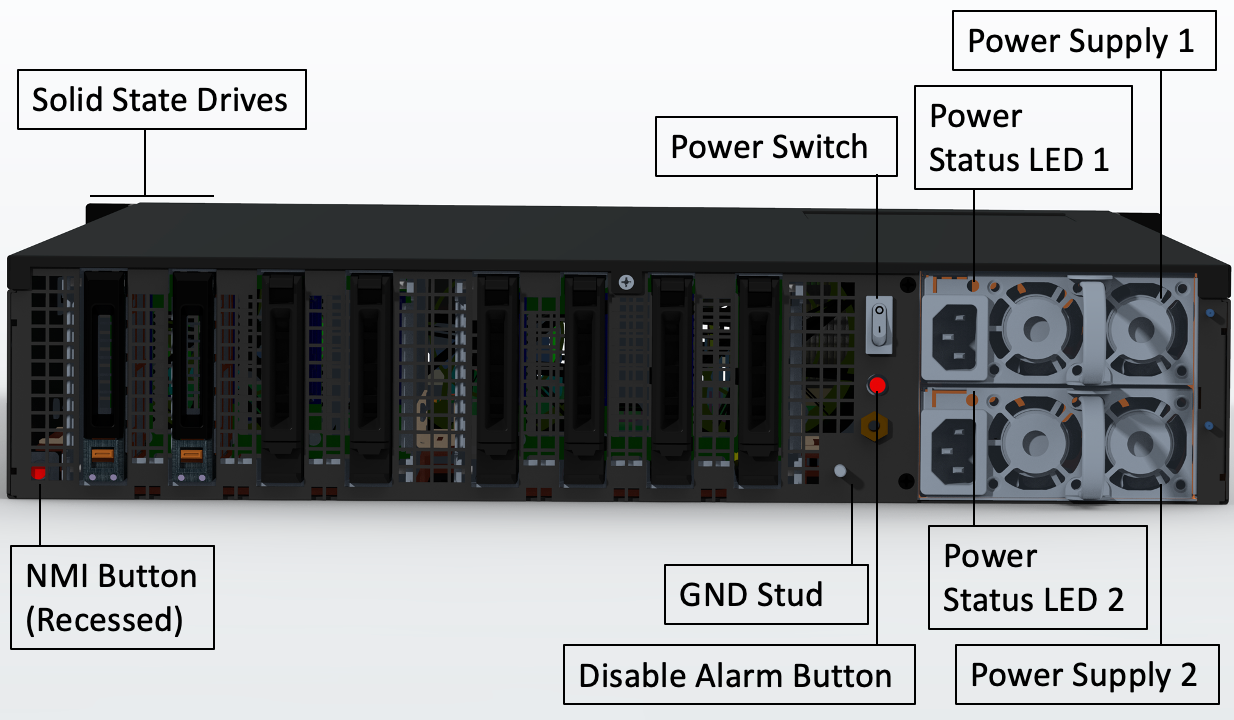

次の図は、SDX 15000アプライアンスの背面パネルを示しています。
図2. NetScaler SDX 15000、背面パネル
SDX 15000アプライアンスの背面パネルには、次のコンポーネントが表示されます。
-
4つの240 GBと4つの480 GBの取り外し可能なソリッドステートドライブ（SSD）。2つの240 GBはシステムで使用され、残りは仮想インスタンスとRAID 1ペアで使用されます。注: コンポーネントがEOLになるとドライブの密度が増加する可能性がありますが、そのサイズが元のサイズより小さくなることはありません。
-
アプライアンスの電源をオンまたはオフにする電源スイッチ。
-
OSが機能している場合は、スイッチを2秒未満押して、システムを正常にシャットダウンします。
-
OSが応答しない場合は、電源スイッチを4秒以上押して、強制的に電源をオフにします。
-
-
2つのホットスワップ対応100～240 VAC入力電源モジュール。各電源には、そのステータスを示すLEDがあります。
| LEDの色 | LEDが示す内容 |
|---|---|
| オフ | アプライアンス内のどの電源にも電力が供給されていません。 |
| 赤点滅 | この電源には電力が供給されていません。 |
| 緑点滅 | 電源はスタンバイモードです。 |
| 緑 | 電源は機能しています。 |
| 赤 | 電源障害。 |
| 赤と緑の点滅 | 警告 (OVP/UVP/OCP/OTP/ファン); OVP = 過電圧保護; UVP = 低電圧保護; OCP = 過電流保護; OTP = 過熱保護 |
-
アラーム無効ボタン: アプライアンスに2つの電源がある場合にのみ機能します。2つの電源のうち1つが入力電力を失った場合（2番目の電源はオプション）、または電源が故障している場合に、このボタンを押して電源アラームを停止します。
-
マスク不可割り込み (NMI) ボタン: 意図しない起動を防ぐために埋め込まれており、テクニカルサポートの要求に応じてコアダンプを開始するために使用されます。この赤いボタンを押すには、ペン、鉛筆、またはその他の先の尖ったものを使用してください。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートでも利用できます。詳細については、「NetScaler SDXアプライアンスのLights out management port」(/ja-jp/netscaler-hardware-platforms/sdx/lights-out-management-port.html)トピックを参照してください。
