NetScaler SDX 16000
NetScaler SDX 16000アプライアンスは2Uアプライアンスです。このプラットフォームには、16コアプロセッサが2基と256 GB（16 x 16 GB DIMM）のメモリが搭載されています。このアプライアンスは、合計8つの25G SFP28ポートと4つの100G QSFP28イーサネットポートを提供します。
ADCハードウェアプラットフォームでサポートされているソフトウェアリリースについては、「ハードウェア-ソフトウェアリリース互換性マトリックス」を参照してください。

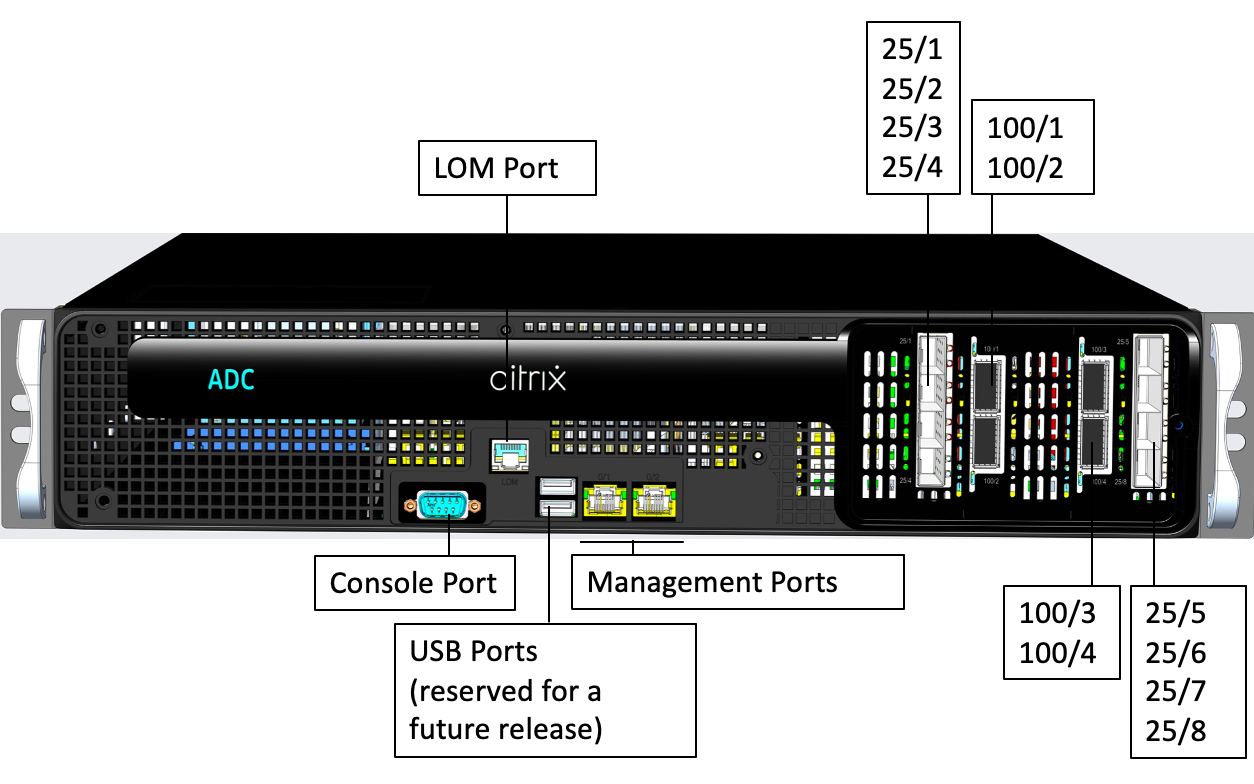

次の図は、SDX 16000アプライアンスの前面パネルを示しています。
図1. NetScaler SDX 16000、前面パネル
NetScaler SDX 16000シリーズアプライアンスには、次のポートがあります。
-
RS232シリアルコンソールポート。
-
1つの10/100/1000Base-T RJ45銅線イーサネットLOMポート。このポートを使用して、ADCソフトウェアとは独立してアプライアンスをリモートで監視および管理します。
-
2つの10/100/1000Base-T RJ45銅線イーサネット管理ポート（0/1および0/2）。これらのポートは、ADC管理機能のためにアプライアンスに直接接続するために使用されます。
-
2つのUSBポート（将来のリリース用に予約済み）。
-
8つの25G SFP28ポート（25/1～25/8）。4つの100G QSFP28ポート（100/1～100/4）。ポートごとのサポートされているトランシーバーについては、「25G、40G、50G、および100Gポート」を参照してください。

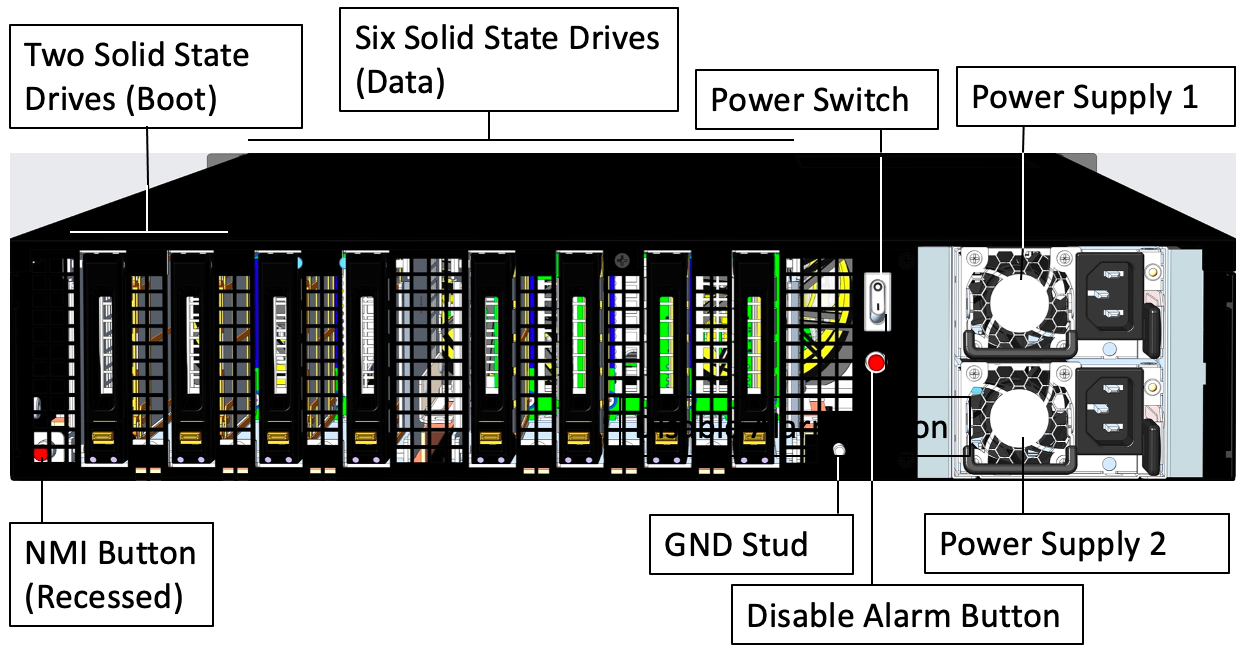

次の図は、SDX 16000アプライアンスの背面パネルを示しています。
図2. NetScaler SDX 16000、背面パネル
SDX 16000アプライアンスの背面パネルには、次のコンポーネントがあります。
-
480 GBのリムーバブルソリッドステートドライブ（ブートドライブ）2台。
-
データを保存するための480 GBのリムーバブルソリッドステートドライブ6台。注: コンポーネントがEOLになるとドライブの密度が増加する可能性がありますが、そのサイズは元のサイズより小さくなることはありません。
-
電源スイッチ。アプライアンスの電源をオンまたはオフにします。
-
OSが機能している場合は、スイッチを2秒未満押して、グレースフルシャットダウンでシステムをシャットダウンします。
-
OSが応答しない場合は、電源スイッチを4秒以上押して、強制的に電源をオフにします。
-
-
電源ユニット2台。それぞれ850ワット、100～240 VAC定格。次の表は、各電源ユニットのLEDステータスを示しています。
| LEDの色 | LED表示 |
|---|---|
| オフ | アプライアンス内のどの電源ユニットにも電源が供給されていません。 |
| 赤点滅 | この電源ユニットに電源が供給されていません。 |
| 緑点滅 | 電源はスタンバイモードです。 |
| 緑 | 電源は正常に機能しています。 |
| 赤 | 電源障害。 |
-
アラーム無効化ボタンは、アプライアンスに2つの電源がある場合にのみ機能します。2つの電源のうち1つが入力電力を失った場合（2番目の電源はオプション）、または電源が誤動作している場合に、このボタンを押して電源アラームを停止します。
-
ノンマスク可能割り込み (NMI) ボタンは、テクニカルサポートの要求に応じてコアダンプを開始するために使用されます。意図しない作動を防ぐために窪んだこの赤いボタンを押すには、ペン、鉛筆、またはその他の尖ったものを使用します。NMIボタンは、LOM GUIの「リモートコントロール」メニューで、ネットワーク経由でリモートでも利用できます。アプライアンスのLights out managementポートの詳細については、「NetScaler SDXアプライアンスのLights out managementポート」(/ja-jp/netscaler-hardware-platforms/sdx/lights-out-management-port.html)を参照してください。
