異なるAWSゾーン間でエラスティックIPアドレスを持つVPX高可用性ペアを展開する

最終公開日 : Oct 05, 2026
INCモードでエラスティックIP (EIP) アドレスを使用して、2つの異なるサブネットまたは2つの異なるAWSアベイラビリティゾーンに2つのNetScaler VPXインスタンスを設定できます。
高可用性の詳細については、高可用性を参照してください。INCの詳細については、異なるサブネットでの高可用性ノードの設定を参照してください。
Related information
AWS上のネットスケーラー VPX

異なるAWSゾーン間でのEIPアドレスによるHAの仕組み

フェイルオーバーが発生すると、プライマリインスタンスのVIPのEIPがセカンダリに移行し、セカンダリが新しいプライマリとして引き継ぎます。フェイルオーバープロセスでは、AWS APIが次の処理を行います。
  1. IPSetsがアタッチされている仮想サーバーをチェックします。
  2. 仮想サーバーがリッスンしている2つのIPアドレスから、関連付けられたパブリックIPを持つIPアドレスを見つけます。1つは仮想サーバーに直接アタッチされているもので、もう1つはIPセットを介してアタッチされているものです。
  3. パブリックIP (EIP) を新しいプライマリVIPに属するプライベートIPに再関連付けします。
注:
サービス拒否 (DoS) などの攻撃からネットワークを保護するために、EIPを使用する際は、AWSでセキュリティグループを作成してIPアクセスを制限できます。高可用性のためには、デプロイメントに応じてEIPからプライベートIP移動ソリューションに切り替えることができます。

異なるAWSゾーン間でエラスティックIPアドレスを持つVPX高可用性ペアを展開する方法

以下は、2つの異なるサブネットまたは2つの異なるAWSアベイラビリティゾーンにVPXペアを展開する手順の概要です。
  1. Amazon Virtual Private Cloudを作成します。
  2. 2つのVPXインスタンスを2つの異なるアベイラビリティゾーン、または同じゾーン内の異なるサブネットに展開します。
  3. 高可用性を設定します。
    1. 両方のインスタンスでINCモードの高可用性を設定します。
    2. 両方のインスタンスでIPセットを追加します。
    3. 両方のインスタンスでIPセットをVIPにバインドします。
    4. プライマリインスタンスに仮想サーバーを追加します。
ステップ1と2では、AWSコンソールを使用します。ステップ3では、NetScaler VPX GUIまたはCLIを使用します。
ステップ1。 Amazon Virtual Private Cloud (VPC) を作成します。
ステップ2。 2つのVPXインスタンスを2つの異なるアベイラビリティゾーン、または同じゾーン内の異なるサブネットにデプロイします。プライマリVPXのVIPにEIPをアタッチします。
AWSでVPCを作成し、VPXインスタンスをデプロイする方法の詳細については、AWSにNetScaler VPXスタンドアロンインスタンスをデプロイするおよびシナリオ: スタンドアロンインスタンスを参照してください。
ステップ3。 高可用性を構成します。高可用性を設定するには、NetScaler VPX CLIまたはGUIを使用できます。

CLIを使用して高可用性を構成する

  1. 両方のインスタンスでINCモードの高可用性を設定します。
    プライマリノードで:
    add ha node 1 <sec_ip> -inc ENABLED
    セカンダリノードで:
    add ha node 1 <prim_ip> -inc ENABLED
    <sec_ip>はセカンダリノードの管理NICのプライベートIPアドレスを指します。
    <prim_ip>はプライマリノードの管理NICのプライベートIPアドレスを指します。
  2. 両方のインスタンスにIPセットを追加します。
    両方のインスタンスで次のコマンドを入力します。
    add ipset <ipsetname>
  3. 両方のインスタンスでIPセットをVIPセットにバインドします。
    両方のインスタンスで次のコマンドを入力します。
    add ns ip <secondary vip> <subnet> -type VIP
    bind ipset <ipsetname> <secondary VIP>
    注:
    IPセットをプライマリVIPまたはセカンダリVIPにバインドできます。ただし、IPセットをプライマリVIPにバインドする場合は、セカンダリVIPを仮想サーバーに追加し、その逆も同様です。
  4. プライマリインスタンスに仮想サーバーを追加します。
    次のコマンドを入力します。
    add <server_type> vserver <vserver_name> <protocol> <primary_vip> <port> -ipset \<ipset_name>

GUIを使用して高可用性を構成する

  1. 両方のインスタンスでINCモードの高可用性を設定します。
  2. プライマリノードに、ユーザー名 nsroot とインスタンスIDをパスワードとしてログインします。
  3. GUIから、設定 > システム > 高可用性 に移動します。「追加」をクリックします。
  4. 「リモートノードIPアドレス」フィールドに、セカンダリノードの管理NICのプライベートIPアドレスを追加します。
  5. 自己ノードで「NIC (独立ネットワーク構成) を有効にする」モードを選択します。
  6. 「リモートシステムログイン資格情報」の下で、セカンダリノードのユーザー名とパスワードを追加し、「作成」をクリックします。
  7. セカンダリノードで手順を繰り返します。
  8. 両方のインスタンスで、IPセットを追加し、IPセットをVIPセットにバインドします。
  9. GUIから、システム > ネットワーク > IP > 追加 に移動します。
  10. IPアドレス、ネットマスク、IPタイプ (仮想IP) の必要な値を追加し、「作成」をクリックします。
  11. システム > ネットワーク > IPセット > 追加 に移動します。IPセット名を追加し、「挿入」をクリックします。
  12. IPV4ページから、仮想IPを選択し、「挿入」をクリックします。「作成」をクリックしてIPセットを作成します。

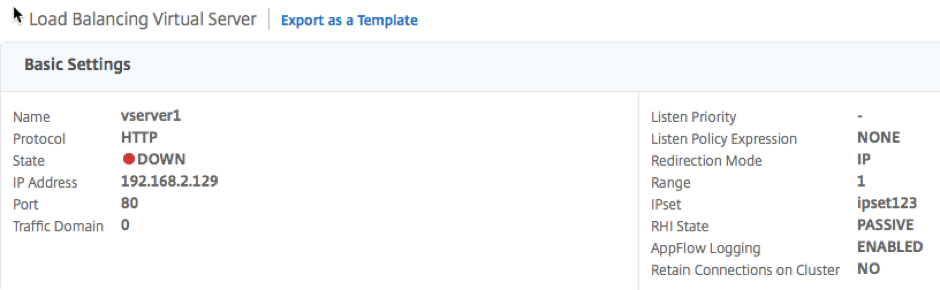

  13. プライマリインスタンスに仮想サーバーを追加します
    GUIから、設定 > トラフィック管理 > 仮想サーバー > 追加 に移動します。
    仮想サーバーを追加

シナリオ

このシナリオでは、単一のVPCが作成されます。そのVPCでは、2つのアベイラビリティゾーンに2つのVPXインスタンスが作成されます。各インスタンスには、管理用、クライアント用、バックエンドサーバー用の3つのサブネットがあります。EIPはプライマリノードのVIPにアタッチされます。

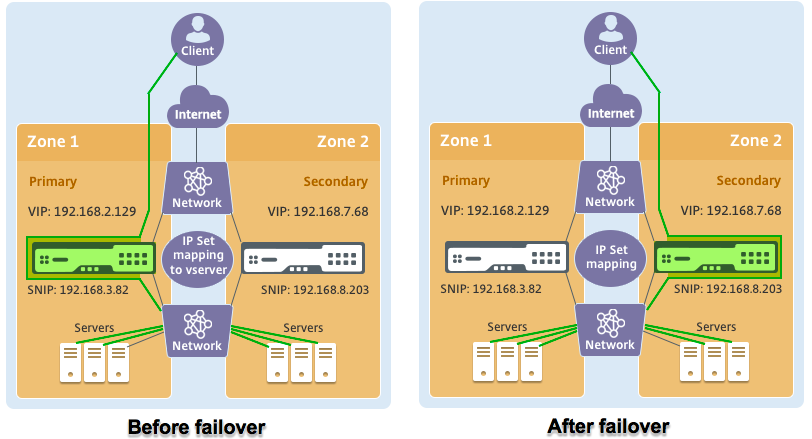

図：この図は、AWS上のINCモードにおけるNetScaler VPX高可用性セットアップを示しています
INCモードにおけるNetScaler VPX高可用性セットアップ
このシナリオでは、CLIを使用して高可用性を構成します。
  1. 両方のインスタンスでINCモードの高可用性を設定します。
    プライマリノードとセカンダリノードで次のコマンドを入力します。
    プライマリで：
    add ha node 1 192.168.6.82 -inc enabled
    ここで、192.168.6.82はセカンダリノードの管理NICのプライベートIPアドレスを指します。
    セカンダリで：
    add ha node 1 192.168.1.108 -inc enabled
    ここで、192.168.1.108はプライマリノードの管理NICのプライベートIPアドレスを指します。
  2. IPセットを追加し、両方のインスタンスでそのIPセットをVIPにバインドします
    プライマリで：
    add ipset ipset123
    add ns ip 192.168.7.68 255.255.255.0 -type VIP
    bindipset ipset123 192.168.7.68
    セカンダリで:
    add ipset ipset123
    add ns ip 192.168.7.68 255.255.255.0 -type VIP
    bind ipset ipset123 192.168.7.68
  3. プライマリインスタンスに仮想サーバーを追加します。
    次のコマンド:
    add lbvserver vserver1 http 192.168.2.129 80 -ipset ipset123

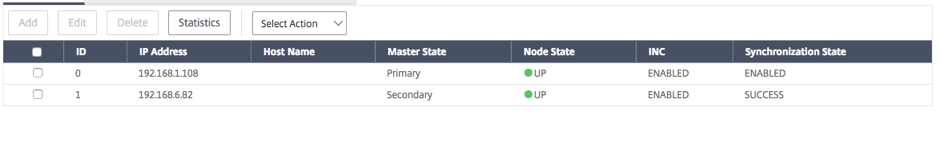

  4. 設定を保存します。
    プライマリ

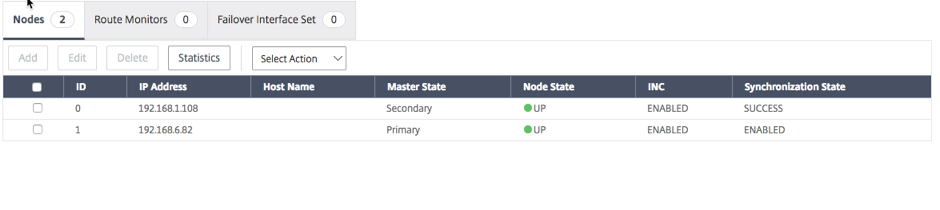

  5. 強制フェイルオーバー後、セカンダリが新しいプライマリになります。
    強制フェイルオーバー
