Azure アクセラレーテッド ネットワークを使用するように NetScaler VPX インスタンスを構成する

最終公開日 : Oct 05, 2026
アクセラレーテッド ネットワークは、シングルルート I/O 仮想化 (SR-IOV) 仮想機能 (VF) NIC を仮想マシンに有効にし、ネットワークパフォーマンスを向上させます。この機能は、信頼性の高いストリーミングと低い CPU 使用率で、より高いスループットでデータを送受信する必要がある重いワークロードで使用できます。 NIC でアクセラレーテッド ネットワークが有効になっている場合、Azure は NIC の既存の準仮想化 (PV) インターフェイスを SR-IOV VF インターフェイスとバンドルします。SR-IOV VF インターフェイスのサポートにより、NetScaler VPX インスタンスのスループットが有効になり、向上します。
アクセラレーテッド ネットワークには、次の利点があります。
  • 低遅延
  • より高いパケット/秒 (pps) パフォーマンス
  • スループットの向上
  • ジッターの低減
  • CPU 使用率の低下
注:
Azure アクセラレーテッド ネットワークは、リリース 13.0 ビルド 76.29 以降の NetScaler VPX インスタンスでサポートされています。

前提条件

  • VM サイズが Azure アクセラレーテッド ネットワークの要件と一致していることを確認してください。
  • いずれかの NIC でアクセラレーテッド ネットワークを有効にする前に、VM (個別または可用性セット内) を停止してください。

制限事項

アクセラレーテッド ネットワークは、一部のインスタンスタイプでのみ有効にできます。詳細については、「サポートされているインスタンスタイプ」を参照してください。

高速ネットワークでサポートされるNIC

Azure は、高速ネットワーク用に SR-IOV モードの Mellanox ConnectX3、ConnectX4、および ConnectX5 NIC を提供します。
NetScaler VPX インターフェイスで高速ネットワークが有効になっている場合、Azure は ConnectX3、ConnectX4、または ConnectX5 インターフェイスを NetScaler VPX アプライアンスの既存の PV インターフェイスとバンドルします。
VM にインターフェイスを接続する前に高速ネットワークを有効にする方法の詳細については、「高速ネットワークでネットワーク インターフェイスを作成する」を参照してください。
VM 上の既存のインターフェイスで高速ネットワークを有効にする方法の詳細については、「VM 上の既存のインターフェイスを有効にする」を参照してください。

Azure コンソールを使用して NetScaler VPX インスタンスで高速ネットワークを有効にする方法

Azure コンソールまたは Azure PowerShell を使用して、特定のインターフェイスで高速ネットワークを有効にできます。
Azure 可用性セットまたは可用性ゾーンを使用して高速ネットワークを有効にするには、次の手順を実行します。
  1. Azure portal にログインし、Azure Marketplace に移動します。
    Azure マーケットプレイス
  2. Azure Marketplace から NetScaler を検索します。
    NetScaler を検索
  3. ライセンスとともに非 FIPS NetScaler プランを選択し、作成 をクリックします。

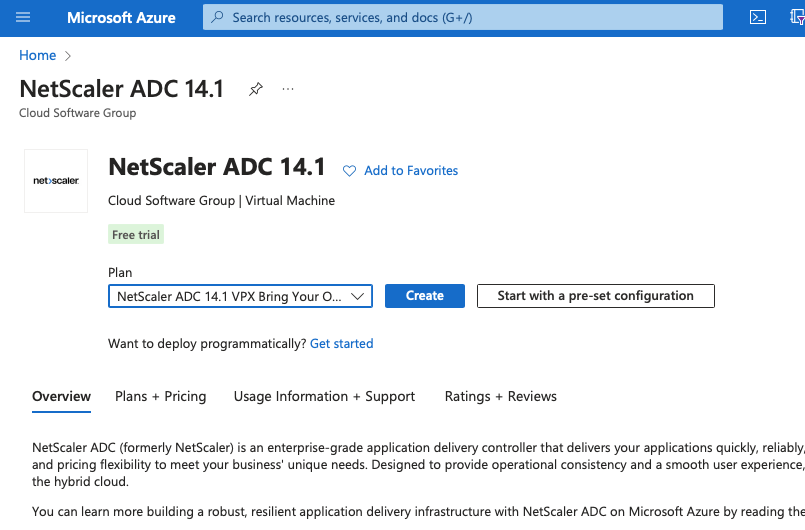

    NetScaler を作成
    NetScaler の作成 ページが表示されます。
  4. 「基本」タブで、リソースグループを作成します。「パラメーター」タブで、リージョン、管理者ユーザー名、管理者パスワード、ライセンスタイプ (VM SKU)、およびその他のフィールドの詳細を入力します。

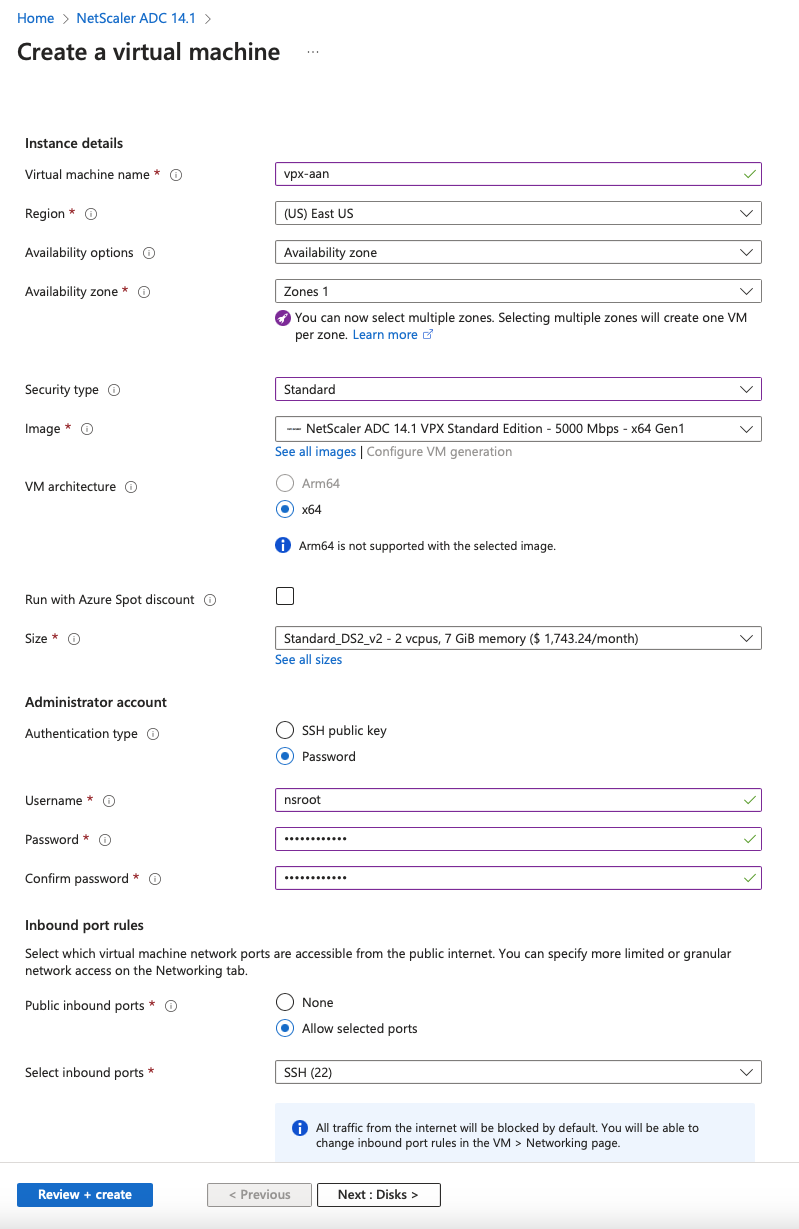

    基本ページ
  5. 「次へ : VM 構成 >」をクリックします。
    「VM 構成」ページで、以下を実行します。
    1. パブリック IP ドメイン名サフィックスを構成します。
    2. 「Azure Monitoring Metrics」を有効または無効にします。
    3. 「Backend Autoscale™」を有効または無効にします。
    VM 構成
  6. 「次へ: ネットワークと追加設定 >」をクリックします。
    「ネットワークと追加設定」ページで、ブート診断アカウントを作成し、ネットワーク設定を構成します。
    「高速ネットワーク」セクションでは、管理インターフェイス、クライアントインターフェイス、およびサーバーインターフェイスごとに高速ネットワークを個別に有効または無効にするオプションがあります。

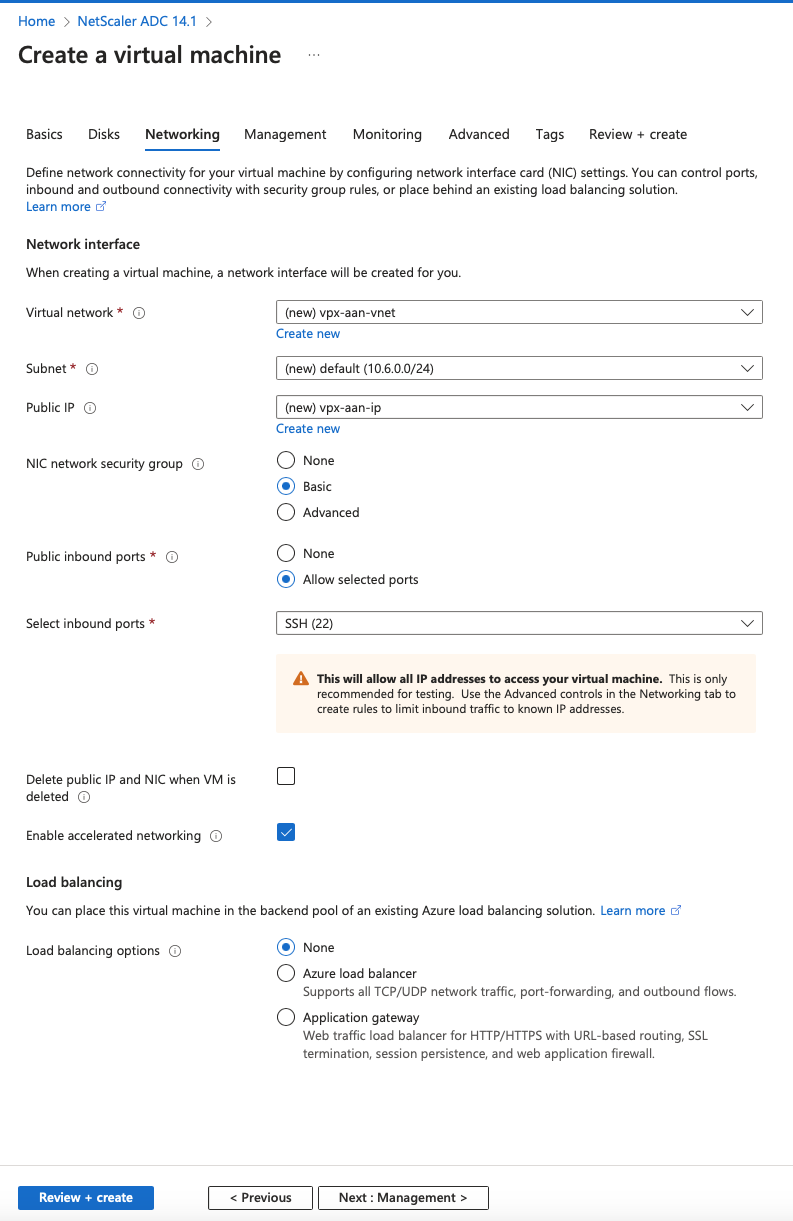

    高速ネットワークオプション
  7. 「次へ: 確認 + 作成 >」をクリックします。
    検証が成功したら、基本設定、VM 構成、ネットワークと追加設定を確認し、「作成」をクリックします。必要な構成で Azure リソースグループが作成されるまでに時間がかかる場合があります。
    検証に合格しました
  8. デプロイが完了したら、リソースグループを選択し、構成の詳細を確認します。
    仮想マシンの作成(/en-us/vpx/media/create-vm.png)
  9. アクセラレーテッドネットワークの構成を確認するには、仮想マシン > ネットワークを選択します。各NICのアクセラレーテッドネットワークの状態が有効または無効として表示されます。
    アクセラレーテッドネットワークが有効(/en-us/vpx/media/an-enabled.png)

Azure PowerShell を使用してアクセラレーテッドネットワークを有効にする

VM作成後にアクセラレーテッドネットワークを有効にする必要がある場合は、Azure PowerShell を使用して有効にできます。
注:
Azure PowerShell を使用してアクセラレーテッドネットワークを有効にする前に、VMを停止してください。
次の手順を実行して、Azure PowerShell を使用してアクセラレーテッドネットワークを有効にします。
  1. Azure portalに移動し、右上隅にあるPowerShellアイコンをクリックします。
    注:
    Bashモードの場合は、PowerShellモードに切り替えてください。
    アジュール PowerShell(/en-us/vpx/media/azure-powershell.png)
  2. コマンドプロンプトで、次のコマンドを実行します。
    az network nic update --name <nic-name> --accelerated-networking [true | false] --resource-group <resourcegroup-name>
    アクセラレーテッドネットワークのパラメーターは、次のいずれかの値を受け入れます。
    • True: 指定されたNICでアクセラレーテッドネットワーキングを有効にします。
    • False: 指定されたNICでアクセラレーテッドネットワーキングを無効にします。
    特定のNICでアクセラレーテッドネットワーキングを有効にするには:
    az network nic update --name citrix-adc-vpx-nic01-0 --accelerated-networking true --resource-group rsgp1-aan
    特定のNICでアクセラレーテッドネットワーキングを無効にするには:
    az network nic update --name citrix-adc-vpx-nic01-0 --accelerated-networking false --resource-group rsgp1-aan
  3. デプロイ完了後にアクセラレーテッドネットワーキングのステータスを確認するには、VM > Networkingに移動します。
    以下の例では、アクセラレーテッドネットワーキングが有効になっていることがわかります。
    AN有効
    以下の例では、アクセラレーテッドネットワーキングが無効になっていることがわかります。
    AN無効

NetScalerのFreeBSDシェルを使用してインターフェース上のアクセラレーテッドネットワーキングを確認するには

NetScalerのFreeBSDシェルにログインし、以下のコマンドを実行してアクセラレーテッドネットワーキングのステータスを確認できます。
ConnectX3 NICの例:
以下の例は、Mellanox ConnectX3 NICの「ifconfig」コマンド出力です。「50/n」はMellanox ConnectX3 NICのVFインターフェースを示します。0/1と1/1はNetScaler VPXインスタンスのPVインターフェースを示します。PVインターフェース (1/1) とCX3 VFインターフェース (50/1) の両方が同じMACアドレス (00:22:48:1c:99:3e) を持っていることがわかります。これは、2つのインターフェースがバンドルされていることを示しています。
cx3-ifconfigの出力
ConnectX4 NICの例:
以下の例は、Mellanox ConnectX4 NICの「ifconfig」コマンド出力です。「100/n」はMellanox ConnectX4 NICのVFインターフェースを示します。0/1、1/1、および1/2はNetScaler VPXインスタンスのPVインターフェースを示します。 PVインターフェース (1/1) とCX4 VFインターフェース (100/1) の両方が同じMACアドレス (00:0d:3a:9b:f2:1d) を持っていることがわかります。これは、2つのインターフェースがバンドルされていることを示しています。同様に、PVインターフェース (1/2) とCX4 VFインターフェース (100/2) も同じMACアドレス (00:0d:3a:1e:d2:23) を持っています。
cx4-ifconfig の出力

ADC CLIを使用してインターフェース上のアクセラレーテッドネットワーキングを確認するには

ConnectX3 NICの例:
以下のshow interfaceコマンドの出力は、PVインターフェース1/1が仮想機能50/1(SR-IOV VF NIC)とバンドルされていることを示しています。1/1と50/1の両方のNICのMACアドレスは同じです。アクセラレーテッドネットワーキングが有効になると、1/1インターフェースのデータは、ConnectX3インターフェースである50/1インターフェースのデータパスを介して送信されます。PVインターフェース (1/1) の「show interface」出力がVF (50/1) を指していることがわかります。同様に、VFインターフェース (50/1) の「show interface」出力はPVインターフェース (1/1) を指しています。
Cx3 インターフェース表示出力
ConnectX4 NICの例:
以下のshow interfaceコマンドの出力は、PVインターフェース1/1が仮想機能100/1(SR-IOV VF NIC)とバンドルされていることを示しています。1/1と100/1の両方のNICのMACアドレスは同じです。アクセラレーテッドネットワーキングが有効になると、1/1インターフェースのデータは、ConnectX4インターフェースである100/1インターフェースのデータパスを介して送信されます。PVインターフェース (1/1) の「show interface」出力がVF (100/1) を指していることがわかります。同様に、VFインターフェース (100/1) の「show interface」出力はPVインターフェース (1/1) を指しています。
Cx4 インターフェース表示出力

NetScalerにおける注意点

  • PVインターフェースは、すべての必要な操作のプライマリまたはメインインターフェースと見なされます。設定はPVインターフェースでのみ実行する必要があります。
  • VFインターフェースに対するすべての「set」操作は、以下を除いてブロックされます。
    • インターフェースを有効にする
    • インターフェースを無効にする
    • インターフェースをリセットする
    • 統計情報をクリア
    注:
    Citrix®は、VFインターフェースに対して操作を行わないことを推奨します。
  • show interfaceコマンドを使用して、PVインターフェースとVFインターフェースのバインディングを確認できます。
  • NetScalerリリース13.1-33.x以降、NetScaler VPXインスタンスは、Azureアクセラレーテッドネットワーキングにおける動的なNICの削除と、削除されたNICの再アタッチをシームレスに処理できます。Azureは、ホストのメンテナンス活動のために、アクセラレーテッドネットワーキングのSR-IOV VF NICを削除できます。Azure VMからNICが削除されると、NetScaler VPXインスタンスはインターフェースの状態を「Link Down」と表示し、トラフィックは仮想インターフェースのみを通過します。削除されたNICが再アタッチされると、VPXインスタンスは再アタッチされたSR-IOV VF NICを使用します。このプロセスはシームレスに行われ、設定は不要です。

PVインターフェースにVLANを構成する

PVインターフェースがVLANにバインドされると、関連付けられたアクセラレーテッドVFインターフェースも、PVインターフェースと同じVLANにバインドされます。この例では、PVインターフェース (1/1) はVLAN (20) にバインドされています。PVインターフェース (1/1) とバンドルされているVFインターフェース (100/1) もVLAN 20にバインドされます。
例:
  1. VLANを作成します。
    add vlan 20
  2. PVインターフェースにVLANをバインドします。
    bind vlan 20 –ifnum 1/1

    show vlan

    1)  VLAN ID: 1
        Link-local IPv6 addr: fe80::20d:3aff:fe9b:f21d/64
        Interfaces : LO/1

    2)  VLAN ID: 10     VLAN Alias Name:
        Interfaces : 0/1 100/1
        IPs : 10.0.1.29  Mask: 255.255.255.0

    3)  VLAN ID: 20     VLAN Alias Name:
        Interfaces :  1/1 100/2
注:
アクセラレーテッドVFインターフェースでは、VLANバインディング操作は許可されていません。
bind vlan 1 -ifnum 100/1
ERROR: Operation not permitted
