Google Cloud PlatformでプライベートIPアドレスを使用してVPX高可用性ペアを展開する

最終公開日 : Oct 05, 2026
GCPでプライベートIPアドレスを使用してVPX高可用性ペアを展開できます。クライアントIP (VIP) は、プライマリノードでエイリアスIPアドレスとして構成する必要があります。フェイルオーバー時には、トラフィックを再開するためにクライアントIPアドレスがセカンダリノードに移動されます。
高可用性の詳細については、高可用性を参照してください。
Related information
Google Cloud Platform に NetScaler VPX インスタンスを展開する

開始する前に

  • Google Cloud PlatformへのNetScaler VPXインスタンスの展開に記載されている制限事項、ハードウェア要件、注意事項をお読みください。この情報は、高可用性展開にも適用されます。
  • GCPプロジェクトでCloud Resource Manager APIを有効にします。
  • インスタンスの作成時に、すべてのCloud APIへのフルアクセスを許可します。 Full access cloud API
  • GCPサービスアカウントに次のIAM権限があることを確認してください。
    REQUIRED_INSTANCE_IAM_PERMS = [
    "compute.forwardingRules.list",
    "compute.forwardingRules.setTarget",
    "compute.instances.setMetadata",
    "compute.instances.get",
    "compute.instances.list",
    "compute.instances.updateNetworkInterface",
    "compute.targetInstances.list",
    "compute.targetInstances.use",
    "compute.targetInstances.create",
    "compute.zones.list",
    "compute.zoneOperations.get",
    ]
  • 管理インターフェイス以外のインターフェイスで外部IPアドレスを構成している場合は、GCPサービスアカウントに次の追加のIAM権限があることを確認してください。
    REQUIRED_INSTANCE_IAM_PERMS = [
    "compute.addresses.use"
    "compute.instances.addAccessConfig",
    "compute.instances.deleteAccessConfig",
    "compute.networks.useExternalIp",
    "compute.subnetworks.useExternalIp",
    ]
  • VMにインターネットアクセスがない場合は、管理サブネットでPrivate Google Accessを有効にする必要があります。 Private google access
  • プライマリノードでGCP転送ルールを構成している場合は、GCP上のVPX高可用性ペアに対する転送ルールサポートに記載されている制限事項と要件を読み、フェイルオーバー時に新しいプライマリに更新してください。

Google Cloud PlatformでVPX高可用性ペアを展開する方法

高可用性展開の手順の概要を以下に示します。
  1. 同じリージョンにVPCネットワークを作成します。例: Asia-east。
  2. 同じリージョンに2つのVPXインスタンス（プライマリノードとセカンダリノード）を作成します。これらは同じゾーンまたは異なるゾーンに配置できます。例: Asia east-1aおよびAsia east-Ib。
  3. NetScaler GUI または ADC CLI コマンドを使用して、両方のインスタンスで高可用性設定を構成します。

ステップ 1. VPC ネットワークを作成する

要件に基づいて VPC ネットワークを作成します。Citrix® は、管理 NIC、クライアント NIC、およびサーバー NIC に関連付けるために、3 つの VPC ネットワークを作成することをお勧めします。
VPC ネットワークを作成するには、次の手順を実行します。
  1. Google コンソール > ネットワーク > VPC ネットワーク > VPC ネットワークを作成にログオンします。
  2. 必須フィールドに入力し、作成をクリックします。
詳細については、Google Cloud Platform に NetScaler VPX インスタンスを展開する の「VPC ネットワークを作成する」セクションを参照してください。

ステップ 2. 2 つの VPX インスタンスを作成する

シナリオ: 複数の NIC、複数の IP を持つスタンドアロン VPX インスタンスを展開する に記載されている手順に従って、2 つの VPX インスタンスを作成します。
重要:
プライマリノードにクライアントエイリアス IP アドレスを割り当てます。VIP を構成するために VPX インスタンスの内部 IP アドレスを使用しないでください。
クライアントエイリアス IP アドレスを作成するには、次の手順を実行します。
  1. VM インスタンスに移動し、編集をクリックします。
  2. ネットワークインターフェイスウィンドウで、クライアントインターフェイスを編集します。
  3. エイリアス IP 範囲フィールドに、クライアントエイリアス IP アドレスを入力します。
クライアントエイリアスIPアドレス(/en-us/vpx/media/client-alias-ip-address.png)
ネットワークインターフェース(/en-us/vpx/media/network-interface-client.png)
フェイルオーバー後、古いプライマリが新しいセカンダリになると、エイリアスIPアドレスは古いプライマリから移動し、新しいプライマリにアタッチされます。
VPXインスタンスを構成した後、仮想IP (VIP) アドレスとサブネットIP (SNIP) アドレスを構成できます。詳細については、「NetScalerが所有するIPアドレスの構成」を参照してください。

手順3. 高可用性を構成する

Google Cloud Platformでインスタンスを作成した後、NetScaler GUIまたはCLIを使用して高可用性を構成できます。

GUIを使用して高可用性を構成する

手順1. 両方のノードでINC有効モードで高可用性を設定します。
プライマリノードで、次の手順を実行します。
  1. ユーザー名 nsroot と、GCPコンソールから取得したノードのインスタンスIDをパスワードとして使用して、インスタンスにログオンします。
  2. Configuration > System > High Availability > Nodes に移動し、Add をクリックします。
  3. Remote Node IP address フィールドに、セカンダリノードの管理NICのプライベートIPアドレスを入力します。
  4. Turn on INC (Independent Network Configuration) mode on self node チェックボックスをオンにします。
  5. Create をクリックします。
セカンダリノードで、次の手順を実行します。
  1. ユーザー名 nsroot と、パスワードとして GCP コンソールからのノードのインスタンス ID を使用してインスタンスにログオンします。
  2. Configuration > System > High Availability > Nodes に移動し、Add をクリックします。
  3. Remote Node IP address フィールドに、プライマリノードの管理 NIC のプライベート IP アドレスを入力します。
  4. Turn on INC (Independent Network Configuration) mode on self node チェックボックスを選択します。
  5. Create をクリックします。

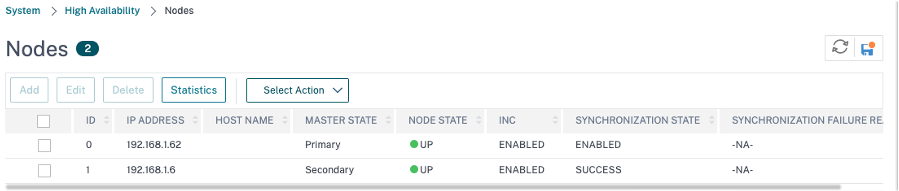

さらに進む前に、Nodes ページでセカンダリノードの同期状態が SUCCESS と表示されていることを確認してください。
セカンダリノードの同期状態
注:
セカンダリノードがプライマリノードと同期されると、セカンダリノードはプライマリノードと同じログオン資格情報を持つようになります。
ステップ 2. 両方のノードに仮想 IP アドレスとサブネット IP アドレスを追加します。
プライマリノードで、次の手順を実行します。
  1. System > Network > IPs > IPv4s に移動し、Add をクリックします。
  2. クライアントエイリアス IP (VIP) アドレスを作成するには:
    1. VM インスタンスのクライアントサブネット用に構成されたエイリアス IP アドレスとネットマスクを入力します。
    2. IP Type フィールドで、ドロップダウンメニューから Virtual IP を選択します。
    3. 「作成」をクリックします。
  3. サーバーIP (SNIP) アドレスを作成するには:
    1. プライマリインスタンスのサーバー側インターフェースの内部IPアドレスと、サーバーサブネット用に構成されたネットマスクを入力します。
    2. 「IPタイプ」フィールドで、ドロップダウンメニューから「サブネットIP」を選択します。
    3. 「作成」をクリックします。
    プライマリのクライアントおよびサーバーIPアドレスを作成します(/en-us/vpx/media/create-ipv4-address.png)
セカンダリノードで、次の手順を実行します。
  1. システム > ネットワーク > IP > IPv4 に移動し、「追加」をクリックします。
  2. クライアントエイリアスIP (VIP) アドレスを作成するには:
    1. プライマリVMインスタンスのクライアントサブネット用に構成されたエイリアスIPアドレスとネットマスクを入力します。
    2. 「IPタイプ」フィールドで、ドロップダウンメニューから「サブネットIP」を選択します。
    3. 「作成」をクリックします。
  3. サーバーIP (SNIP) アドレスを作成するには:
    1. セカンダリインスタンスのサーバー側インターフェースの内部IPアドレスと、サーバーサブネット用に構成されたネットマスクを入力します。
    2. 「IPタイプ」フィールドで、ドロップダウンメニューから「サブネットIP」を選択します。
    3. 「作成」をクリックします。
    セカンダリのクライアントおよびサーバーIPアドレスを作成(/en-us/vpx/media/create-ipv4-address-secondary.png)
ステップ3. プライマリノードに負荷分散仮想サーバーを追加します。
  1. 構成 > トラフィック管理 > ロードバランシング > 仮想サーバー > 追加 に移動します。
  2. 名前、プロトコル、IPアドレスタイプ（IPアドレス）、IPアドレス（プライマリクライアントエイリアスIPアドレス）、ポートに必要な値を入力し、「OK」をクリックします。
    LB仮想サーバークライアントエイリアス(/en-us/vpx/media/lb-vserver-client-alias.png)
ステップ4. プライマリノードにサービスまたはサービスグループを追加します。
  1. 構成 > トラフィック管理 > ロードバランシング > サービス > 追加 に移動します。
  2. サービス名、IPアドレス、プロトコル、ポートに必要な値を入力し、「OK」をクリックします。
ステップ5. プライマリノードで、サービスまたはサービスグループを負荷分散仮想サーバーにバインドします。
  1. 構成 > トラフィック管理 > ロードバランシング > 仮想サーバー に移動します。
  2. ステップ3 で構成した負荷分散仮想サーバーを選択し、「編集」をクリックします。
  3. 「サービスとサービスグループ」タブで、「負荷分散仮想サーバーサービスバインディングなし」をクリックします。
  4. ステップ4 で構成したサービスを選択し、「バインド」をクリックします。
ステップ5. 構成を保存します。
強制フェイルオーバー後、セカンダリが新しいプライマリになります。古いプライマリのクライアントエイリアスIP (VIP) とサーバーエイリアスIP (SNIP) は、新しいプライマリに移動します。

CLI を使用して高可用性を構成する

ステップ 1. NetScaler CLI を使用して、両方のインスタンスで INC Enabled モードで高可用性を設定します。
プライマリノードで、次のコマンドを入力します。
add ha node 1 <sec_ip> -inc ENABLED
セカンダリノードで、次のコマンドを入力します。
add ha node 1 <prim_ip> -inc ENABLED
sec_ip は、セカンダリノードの管理 NIC の内部 IP アドレスを指します。
prim_ip は、プライマリノードの管理 NIC の内部 IP アドレスを指します。
ステップ 2. 両方のノードに VIP と SNIP を追加します。
プライマリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注:
VM インスタンスでクライアントサブネット用に構成されたエイリアス IP アドレスとネットマスクを入力します。
add ns ip <primary_snip> <subnet> -type SNIP
primary_snip は、プライマリインスタンスのサーバー側インターフェイスの内部 IP アドレスを指します。
セカンダリノードで次のコマンドを入力します。
add ns ip <primary_client_alias_ip> <subnet> -type VIP
注:
プライマリ VM インスタンスでクライアントサブネット用に構成されたエイリアス IP アドレスとネットマスクを入力します。
add ns ip <secondary_snip> <subnet> -type SNIP
secondary_snip は、セカンダリインスタンスのサーバー側インターフェースの内部 IP アドレスを指します。
注:
VM インスタンスでサーバーサブネット用に構成された IP アドレスとネットマスクを入力します。
ステップ 3. プライマリノードに仮想サーバーを追加します。
次のコマンドを入力します。
add <server_type> vserver <vserver_name> <protocol> <primary_client_alias_ip> <port>
ステップ 4. プライマリノードにサービスまたはサービスグループを追加します。
次のコマンドを入力します。
add service <service_name> <service_ip_address> <protocol> <port>
ステップ 5. プライマリノードで、サービスまたはサービスグループを負荷分散仮想サーバーにバインドします。
次のコマンドを入力します。
bind <server_type> vserver <vserver_name> <service_name>
注:
設定を保存するには、コマンド save config を入力します。そうしないと、インスタンスを再起動した後に設定が失われます。
