AWS 上での NetScaler VPX インスタンスの動作方法
NetScaler VPX インスタンスは、AWS Marketplace で AMI として利用でき、AWS VPC 内で EC2 インスタンスとして起動できます。NetScaler VPX AMI インスタンスには、最低 2 つの仮想 CPU と 2 GB のメモリが必要です。AWS VPC 内で起動された EC2 インスタンスは、VPX の構成に必要な複数のインターフェース、インターフェースごとの複数の IP アドレス、およびパブリック IP アドレスとプライベート IP アドレスも提供できます。各 VPX インスタンスには、少なくとも3つの IP サブネットが必要です。
-
管理サブネット
-
クライアント向けサブネット (VIP)
-
バックエンド向けサブネット (SNIP、MIP など)
Citrix® は、AWS に標準 VPX インスタンスをインストールする場合、3つのネットワークインターフェースを推奨しています。
AWS は現在、マルチ IP 機能を AWS VPC 内で実行されているインスタンスにのみ提供しています。VPC 内の VPX インスタンスは、EC2 インスタンスで実行されているサーバーのロードバランシングに使用できます。Amazon VPC を使用すると、独自の IP アドレス範囲、サブネット、ルートテーブル、ネットワークゲートウェイを含む仮想ネットワーク環境を作成および制御できます。
注:
デフォルトでは、AWS アカウントごとに AWS リージョンあたり最大 5 つの VPC インスタンスを作成できます。より高い VPC 制限をリクエストするには、Amazon のリクエストフォーム
<http://aws.amazon.com/contact-us/vpc-request> を提出してください。

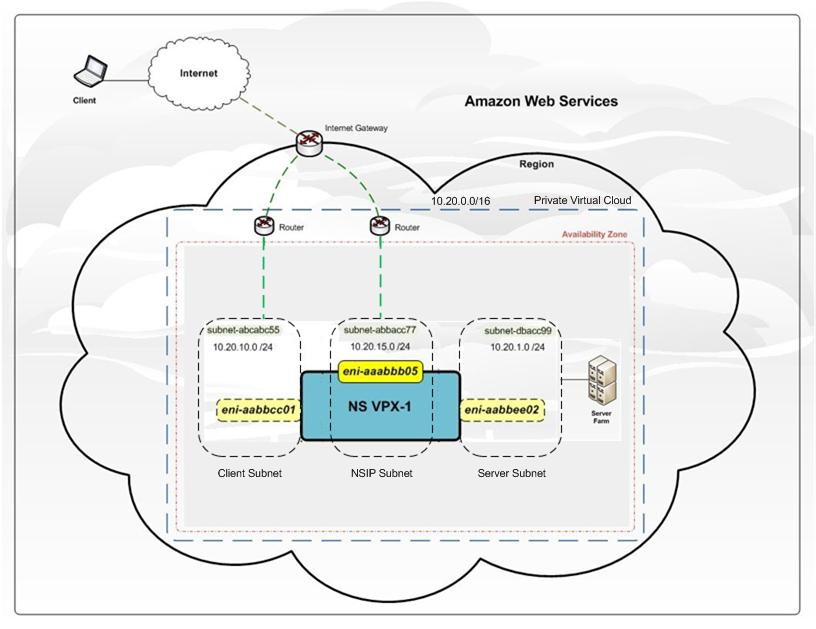

図 1. AWS アーキテクチャにおける NetScaler VPX インスタンスの展開例
図 1 は、NetScaler VPX が展開された AWS VPC のシンプルなトポロジを示しています。 AWS VPC には以下が含まれます。
-
VPC 内外のトラフィックをルーティングするための単一のインターネットゲートウェイ。
-
インターネットゲートウェイとインターネット間のネットワーク接続。
-
管理用、クライアント用、サーバー用にそれぞれ1つずつ、計3つのサブネット。
-
インターネットゲートウェイと2つのサブネット（管理用とクライアント用）間のネットワーク接続。
-
VPC内に展開されたスタンドアロンのNetScaler VPXインスタンス。VPXインスタンスには3つのENIがあり、それぞれが各サブネットに接続されています。
