NetScaler VPXインスタンスをSR-IOVネットワークインターフェースを使用するように構成する

最終公開日 : Oct 05, 2026
VMware ESXにNetScaler VPXインスタンスをインストールして構成した後、VMware vSphere Webクライアントを使用して、仮想アプライアンスがシングルルートI/O仮想化（SR-IOV）ネットワークインターフェースを使用するように構成できます。
Related information
NetScaler VPXインスタンスをVMware ESXにインストールする

制限事項

SR-IOVネットワークインターフェースで構成されたNetScaler VPXには、以下の制限があります。
  • ESX VPXでIntel 82599 10G NICを使用するSR-IOVインターフェースでは、以下の機能はサポートされていません。
    • L2モードスイッチング
    • 静的リンクアグリゲーションとLACP
    • クラスタリング
    • 管理パーティショニング \[共有VLANモード\]
    • 高可用性
    • ジャンボフレーム
    • IPv6
  • KVM VPXでIntel 82599 10G NICを使用するSR-IOVインターフェースでは、以下の機能はサポートされていません。
    • 静的リンクアグリゲーションとLACP
    • L2モードスイッチング
    • クラスタリング
    • 管理パーティショニング \[共有VLANモード\]
    • 高可用性
    • ジャンボフレーム
    • IPv6
    • ハイパーバイザーでのSR-IOV VFインターフェースに対するVLAN設定は、ip linkコマンドを介してはサポートされていません

前提条件

  • 以下のいずれかのNICをESXホストに追加していることを確認してください。
    • Intel 82599 NIC、IXGBEドライバーバージョン3.7.13.7.14iov以降を推奨します。
    • Mellanox ConnectX-4 ニック
  • ホストの物理アダプターでSR-IOVを有効にします。
    ホストの物理アダプターでSR-IOVを有効にするには、次の手順に従います。
    1. vSphere Web Clientで、ホストに移動します。

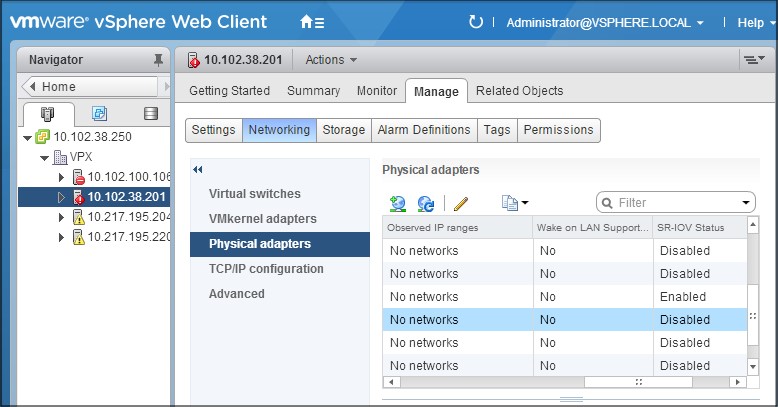

    2. 管理 > ネットワークタブで、物理アダプターを選択します。SR-IOVステータスフィールドには、物理アダプターがSR-IOVをサポートしているかどうかが表示されます。
      SR-IOVステータス
    3. 物理アダプタを選択し、鉛筆アイコンをクリックして、設定の編集ダイアログボックスを開きます。
      SR-IOVの編集(/en-us/vpx/media/sr-iov_img1.jpg)
    4. SR-IOVの下で、ステータスドロップダウンリストから有効を選択します。
      SR-IOVを有効にする(/en-us/vpx/media/sr-iov_img3.jpg)
    5. 仮想機能の数フィールドに、アダプタ用に構成する仮想機能の数を入力します。
      SR-IOV仮想機能(/en-us/vpx/media/sr-iov_img4.jpg)
    6. OKをクリックします。
    7. ホストを再起動します。
  • 分散仮想スイッチ (DVS) を作成し、Portgroups。手順については、VMwareドキュメントを参照してください。
    注：
    Citrixは、DVSとPortgroupsでのみSR-IOV構成を認定しています。
VMware vSphere Web Clientを使用して、SR-IOVネットワークインターフェイスを使用するようにNetScaler VPXインスタンスを構成するには：
  1. vSphere Web Clientで、ホストとクラスタを選択します。
  2. NetScaler VPXインスタンスの互換性設定をESX 5.5以降にアップグレードします。
    a. NetScaler VPXインスタンスの電源を切ります。
    b. NetScaler VPXインスタンスを右クリックし、「Compatibility > Upgrade VM Compatibility」を選択します。

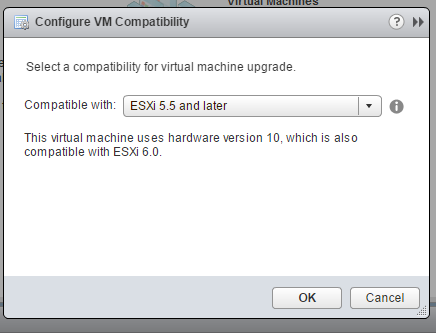

    c. 「Configure VM Compatibility」ダイアログボックスで、「Compatible with」ドロップダウンリストから「ESXi 5.5 and later」を選択し、「OK」をクリックします。
    VMの互換性
  3. NetScaler VPXインスタンスを右クリックし、「Edit Settings」をクリックします。
    設定の編集
  4. 「\<virtual\_appliance\> - Edit Settings」ダイアログボックスで、「CPU」セクションをクリックします。
    設定の編集 CPU
  5. 「CPU」セクションで、次の設定を更新します。
    • CPU数
    • ソケット数
    • 予約
    • 制限
    • 共有
    値を次のように設定します。
    a. 「CPU」ドロップダウンリストで、仮想アプライアンスに割り当てるCPUの数を選択します。
    b. 「ソケットあたりのコア数」ドロップダウンリストで、ソケットの数を選択します。
    c. (オプション) 「CPUホットプラグ」フィールドで、「CPUホットアドを有効にする」チェックボックスをオンまたはオフにします。
    注:
    Citrix®は、デフォルト（無効）を受け入れることを推奨します。
    d. 「予約」ドロップダウンリストで、最大値として表示されている数値を選択します。
    CPU設定の編集
    e. 「制限」ドロップダウンリストで、最大値として表示されている数値を選択します。
    設定の編集 CPU
    f. 「共有」ドロップダウンリストで、「カスタム」と最大値として表示されている数値を選択します。
    CPU設定の編集
  6. 「メモリ」セクションで、次の設定を更新します。
    • RAMサイズ
    • 予約
    • 制限
    • 共有
    値を次のように設定します。
    a. RAMドロップダウンリストで、RAMのサイズを選択します。vCPUの数 x 2 GBである必要があります。たとえば、vCPUの数が4の場合、RAM = 4 x 2 GB = 8 GBです。
    注:
    NetScaler VPXアプライアンスのAdvancedまたはPremiumエディションの場合、各vCPUに4 GBのRAMを割り当てるようにしてください。たとえば、vCPUの数が4の場合、RAM = 4 x 4 GB = 16 GBです。
    設定の編集メモリ
    b. 予約ドロップダウンリストで、メモリ予約の値を入力し、すべてのゲストメモリを予約 (すべてロック済み) チェックボックスを選択します。メモリ予約はvCPUの数 x 2 GBである必要があります。たとえば、vCPUの数が4の場合、メモリ予約は4 x 2 GB = 8 GBである必要があります。
    注:
    NetScaler VPXアプライアンスのAdvancedまたはPremiumエディションの場合、各vCPUに4 GBのRAMを割り当てるようにしてください。たとえば、vCPUの数が4の場合、RAM = 4 x 4 GB = 16 GBです。
    メモリ設定の編集
    c. 制限ドロップダウンリストで、最大値として表示されている数値を選択します。
    メモリ設定の編集
    d. 共有ドロップダウンリストで、カスタムを選択し、最大値として表示されている数値を選択します。
    メモリ設定

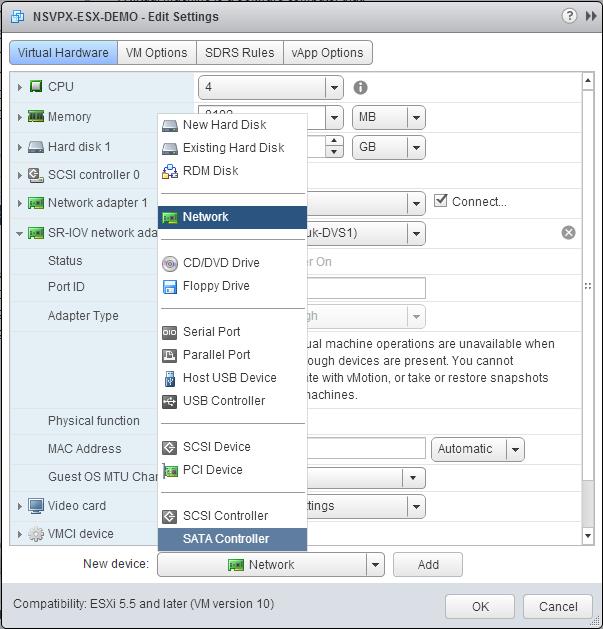

  7. SR-IOVネットワークインターフェイスを追加します。新しいデバイスドロップダウンリストからネットワークを選択し、追加をクリックします。
    設定の編集新しいデバイス
  8. 「New Network」セクションで、ドロップダウンリストから作成したPortgroupを選択し、以下を実行します。

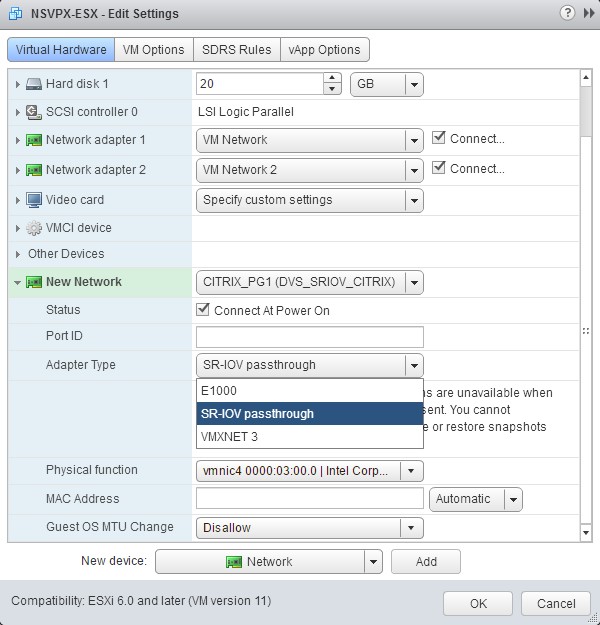

    a. Adapter Typeドロップダウンリストで、SR-IOV passthroughを選択します。
    SR-IOVイメージ

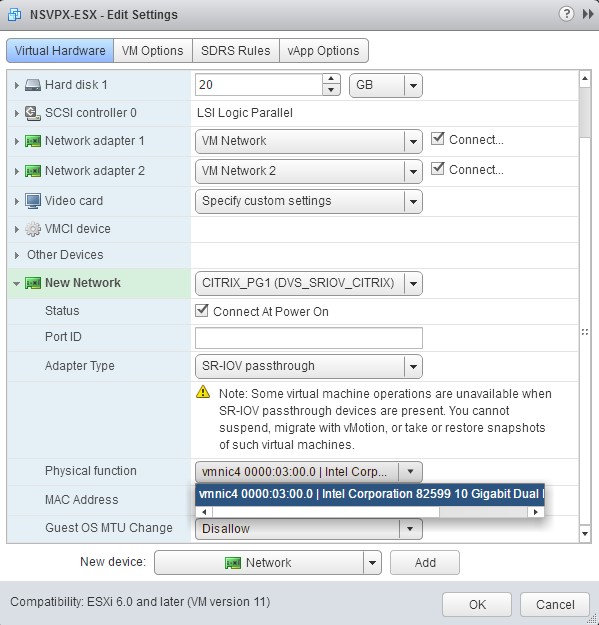

    b. Physical functionドロップダウンリストで、Portgroupにマッピングされている物理アダプターを選択します。
    SR-IOVイメージ
    c. Guest OS MTU Changeドロップダウンリストで、Disallowを選択します。
  9. 「\<virtual\_appliance\> - Edit Settings」ダイアログボックスで、VM Optionsタブをクリックします。

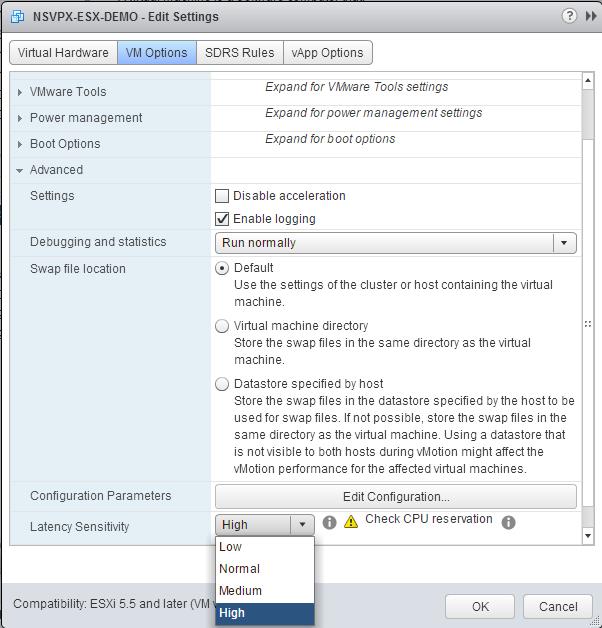

  10. VM Optionsタブで、Advancedセクションを選択します。Latency Sensitivityドロップダウンリストから、Highを選択します。
    VM設定オプション
  11. OKをクリックします。
  12. NetScaler VPXインスタンスの電源をオンにします。
  13. NetScaler VPXインスタンスの電源がオンになったら、次のコマンドを使用して構成を確認できます。
    インターフェースの概要を表示
出力には、構成したすべてのインターフェイスが表示されるはずです。
> show interface summary
--------------------------------------------------------------------------------
      Interface  MTU        MAC                  Suffix
--------------------------------------------------------------------------------
1     0/1        1500       00:0c:29:1b:81:0b    NetScaler Virtual Interface
2     10/1       1500       00:50:56:9f:0c:6f    Intel 82599 10G VF Interface
3     10/2       1500       00:50:56:9f:5c:1e    Intel 82599 10G VF Interface
4     10/3       1500       00:50:56:9f:02:1b    Intel 82599 10G VF Interface
5     10/4       1500       00:50:56:9f:5a:1d    Intel 82599 10G VF Interface
6     10/5       1500       00:50:56:9f:4e:0b    Intel 82599 10G VF Interface
7     LO/1       1500       00:0c:29:1b:81:0b    Netscaler Loopback interface
 Done
> show inter 10/1
1)      Interface 10/1 (Intel 82599 10G VF Interface) #1
        flags=0xe460 <ENABLED, UP, UP, HAMON, 802.1q>
        MTU=1500, native vlan=55, MAC=00:50:56:9f:0c:6f, uptime 0h21m53s
        Actual: media FIBER, speed 10000, duplex FULL, fctl NONE, throughput 10000
        LLDP Mode: NONE,                 LR Priority: 1024

        RX: Pkts(838020742) Bytes(860888485431) Errs(0) Drops(2527) Stalls(0)
        TX: Pkts(838149954) Bytes(860895860507) Errs(0) Drops(0) Stalls(0)
        NIC: InDisc(0) OutDisc(0) Fctls(0) Stalls(0) Hangs(0) Muted(0)
        Bandwidth thresholds are not set.
 Done
