GCP上のNetScaler VPXインスタンスにおけるVIPスケーリングのサポート

• パブリックIPアドレスの数とNICの数は1対1でマッピングされます。1つのNICには1つのパブリックIPアドレスのみを割り当てることができます。
• より高容量のインスタンスタイプには、最大8つのNICしか接続できません。

注意点

• Googleは、仮想IP転送ルールごとに一部追加料金を請求します。実際の費用は、作成されたエントリの数によって異なります。関連費用はGoogleの料金ドキュメントで確認できます。
• 転送ルールはパブリックVIPにのみ適用されます。デプロイメントでプライベートIPアドレスをVIPとして必要とする場合は、エイリアスIPアドレスを使用できます。
• 転送ルールは、LB仮想サーバーを必要とするプロトコルに対してのみ作成できます。VIPは、その場で作成、更新、または削除できます。同じVIPアドレスで異なるプロトコルを持つ新しいロードバランシング仮想サーバーを追加することもできます。

開始する前に

• NetScaler VPXインスタンスはGCPにデプロイされている必要があります。
• 外部IPアドレスは予約する必要があります。詳細については、静的外部IPアドレスの予約を参照してください。
• GCPサービスアカウントに以下のIAM権限があることを確認してください。
  REQUIRED_IAM_PERMS = [
"compute.addresses.list",
"compute.addresses.get",
"compute.addresses.use",
"compute.forwardingRules.create",
"compute.forwardingRules.delete",
"compute.forwardingRules.get",
"compute.forwardingRules.list",
"compute.instances.use",
"compute.subnetworks.use",
"compute.targetInstances.create"
"compute.targetInstances.get"
"compute.targetInstances.use",
]

• GCPプロジェクトでCloud Resource Manager APIを有効にします。
• スタンドアロンVPXインスタンスでVIPスケーリングを使用する場合、GCPサービスアカウントに以下のIAM権限があることを確認してください。
  REQUIRED_IAM_PERMS = [
"compute.addresses.list",
"compute.addresses.get",
"compute.addresses.use",
"compute.forwardingRules.create",
"compute.forwardingRules.delete",
"compute.forwardingRules.get",
"compute.forwardingRules.list",
"compute.instances.use",
"compute.subnetworks.use",
"compute.targetInstances.create",
"compute.targetInstances.list",
"compute.targetInstances.use",
]
• 高可用性モードでVIPスケーリングを使用する場合、GCPサービスアカウントに以下のIAM権限があることを確認してください。
  REQUIRED_IAM_PERMS = [
"compute.addresses.get",
"compute.addresses.list",
"compute.addresses.use",
"compute.forwardingRules.create",
"compute.forwardingRules.delete",
"compute.forwardingRules.get",
"compute.forwardingRules.list",
"compute.forwardingRules.setTarget",
"compute.instances.use",
"compute.instances.get",
"compute.instances.list",
"compute.instances.setMetadata",
"compute.subnetworks.use",
"compute.targetInstances.create",
"compute.targetInstances.list",
"compute.targetInstances.use",
"compute.zones.list",
]
  注:
  高可用性モードでは、サービスアカウントに所有者または編集者のロールがない場合、サービスアカウントにサービスアカウントユーザーロールを追加する必要があります。

NetScaler VPXインスタンスでのVIPスケーリングのための外部IPアドレスの構成

1. Google Cloud Consoleで、VMインスタンスページに移動します。
2. 新しいVMインスタンスを作成するか、既存のインスタンスを使用します。
3. インスタンス名をクリックします。VMインスタンスの詳細ページで、編集をクリックします。
4. 以下を入力してカスタムメタデータを更新します。
   • キー = vips
   • 値 = 以下のJSON形式で値を指定します。
     { "外部予約済みIPの名前": , }
   GCP は以下のプロトコルをサポートしています:
   • AH
   • ESP
   • ICMP
   • SCT
   • TCP
   • UDP

   詳細については、カスタムメタデータを参照してください。
   カスタムメタデータの例:
   { "external-ip1-name":, "external-ip2-name": }
   この例では、NetScaler VPX インスタンスは、各 IP、プロトコルペアに対して内部的に1つの転送ルールを作成します。メタデータエントリは転送ルールにマッピングされます。この例は、メタデータエントリに対していくつの転送ルールが作成されるかを理解するのに役立ちます。
   以下の4つの転送ルールが作成されます:
   1. external-ip1-name と TCP
   2. external-ip1-name および ユーディーピー
   3. external-ip2-name と アイシーエムピー
   4. external-ip2-name と エーエイチ
   注:
   HAモードでは、カスタムメタデータはプライマリインスタンスにのみ追加する必要があります。フェイルオーバー時には、カスタムメタデータは新しいプライマリに同期されます。

5. 保存をクリックします。

NetScaler VPXインスタンスで外部IPアドレスを持つロードバランシング仮想サーバーを設定する

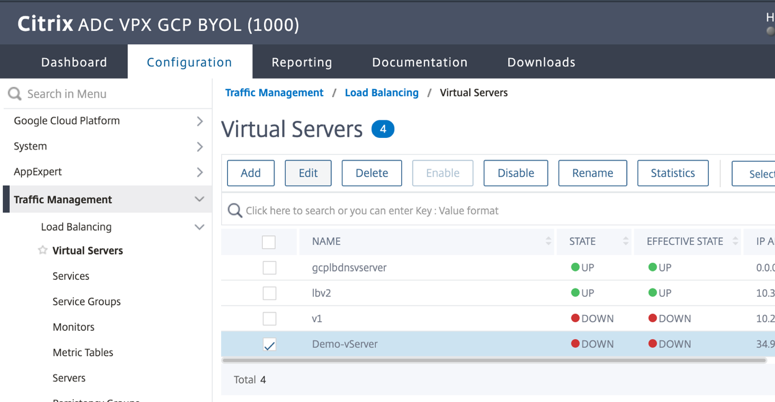

1. 構成 > トラフィック管理 > ロードバランシング > 仮想サーバー > 追加に移動します。

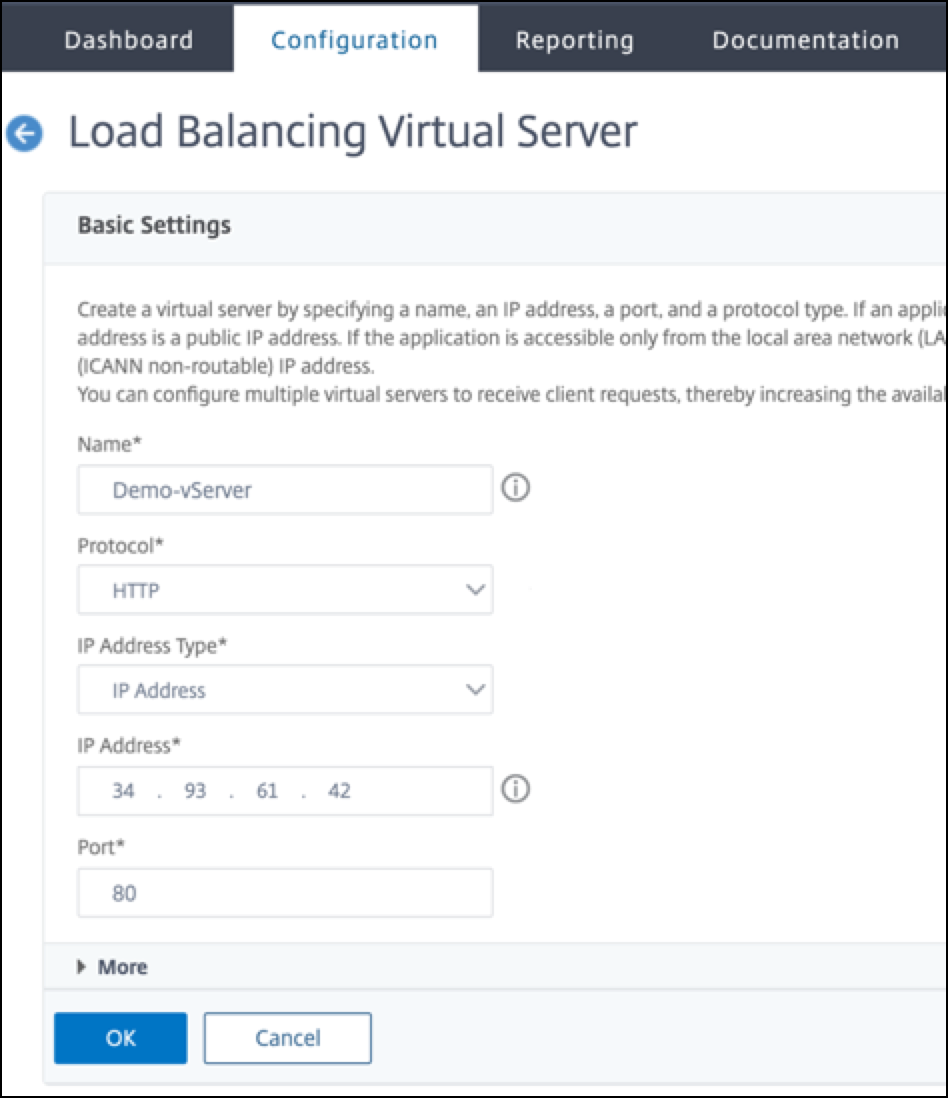

2. 名前、プロトコル、IPアドレスタイプ (IPアドレス)、IPアドレス (ADCにVIPとして追加される転送ルールの外部IPアドレス)、およびポートにそれぞれ必要な値を入力し、OKをクリックします。

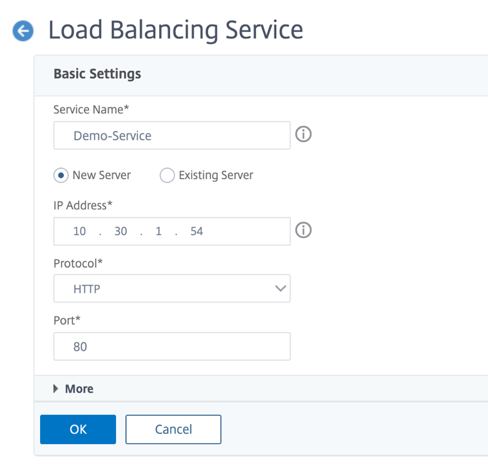

1. 構成 > トラフィック管理 > ロードバランシング > サービス > 追加に移動します。
2. サービス名、IPアドレス、プロトコル、およびポートにそれぞれ必要な値を入力し、OKをクリックします。


1. 設定 > トラフィック管理 > 負荷分散 > 仮想サーバー に移動します。
2. ステップ 1 で設定したロードバランシング仮想サーバーを選択し、Edit をクリックします。
3. サービスとサービスグループ ページで、ロードバランシング仮想サーバーサービスバインディングなし をクリックします。
   ロードバランシング仮想サーバーサービスバインディングなし(/en-us/vpx/media/lb-service-binding.png)
4. ステップ 3 で設定したサービスを選択し、Bind をクリックします。
   サービスバインディング(/en-us/vpx/media/bind-service-citrix.png)
5. 設定を保存します。
