设置双层或轻量级服务网格拓扑的详细步骤

软件要求

开始之前

• NetScaler ADM 和 Kubernetes 集群位于同一网络上（例如，NetScaler ADM 和 Kubernetes 集群托管在 Citrix Hypervisor™ 上）。
• NetScaler ADM 和 Kubernetes 集群位于不同的网络上。在这种情况下，您必须配置一个 本地代理 并在托管 Kubernetes 集群的网络上注册该代理。

• 将 NetScaler CPX 作为代理的 Kubernetes 集群。有关更多信息，请参阅 NetScaler Ingress Controller。
• 在 NetScaler ADM 上配置了 静态路由，以启用 NetScaler ADM 和 NetScaler CPX 之间的通信
• 从 GitHub 存储库 下载了示例部署文件。
• 在 CPX YAML 文件 中添加了所需参数，以确保 CPX 成功注册到 NetScaler ADM。
• 在 NetScaler ADM 中添加了 Kubernetes 集群。
• 部署了 示例微服务应用程序。
• 部署了 NetScaler CPX 并将 CPX 注册到 ADM。
• 启用了 自动选择虚拟服务器 以许可虚拟服务器。
• 将 Web 事务设置 更改为 All，以便 NetScaler 代理获取 HTTP 事务。
• 更新了 Istream.conf 文件，并将 TCP 设置更改为 All，以便 NetScaler 代理获取 TCP 指标。

软件要求

开始之前

• NetScaler ADM 和 Kubernetes 集群位于同一网络上（例如，NetScaler ADM 和 Kubernetes 集群托管在 Citrix Hypervisor 上）。
• NetScaler ADM 和 Kubernetes 集群位于不同的网络上。在这种情况下，您必须配置一个 本地代理 并在托管 Kubernetes 集群的网络上注册该代理。

• 将 NetScaler CPX 作为代理的 Kubernetes 集群。有关更多信息，请参阅 NetScaler Ingress Controller。
• 在 NetScaler ADM 上配置了 静态路由，以启用 NetScaler ADM 和 NetScaler CPX 之间的通信
• 从 GitHub 存储库 下载了示例部署文件。
• 在 CPX YAML 文件 中添加了所需参数，以确保 CPX 成功注册到 NetScaler ADM。
• 在 NetScaler ADM 中添加了 Kubernetes 集群。
• 部署了 示例微服务应用程序。
• 部署了 NetScaler CPX 并将 CPX 注册到 ADM。
• 启用了 自动选择虚拟服务器 以许可虚拟服务器。
• 将 Web 事务设置 更改为 所有，以便 NetScaler 代理获取 HTTP 事务。
• 更新了 Istream.conf 文件，并将 NetScaler 代理的 TCP 设置更改为 All 以获取 TCP 指标。

在 NetScaler ADM 中配置静态路由

• Kubernetes 主节点 – 101.xx.xx.112
• Kubernetes 工作节点 1 – 101.xx.xx.111
• Kubernetes 工作节点 2 – 101.xx.xx.110

1. 使用 SSH 客户端登录到 NetScaler ADM
2. 使用命令 route add -net <public IP address range> <Kubernetes IP address> 配置静态路由
   例如：
   route add -net 192.168.0.0/24 101.xx.xx.112
   route add -net 192.168.1.0/24 101.xx.xx.111
   route add -net 192.168.2.0/24 101.xx.xx.110
3. 使用 netstat -rn 验证配置

4. 将这些路由命令附加到 /mpsconfig/svm.conf 文件中。
   1. 在 NetScaler ADM 中，使用以下命令访问 svm.conf 文件：
      vim /mpsconfig/svm.conf
   2. 在 svm.conf 文件中添加静态路由。
      例如，route add -net 192.168.0.0/24 101.xx.xx.112。

从 GitHub 下载示例部署文件

1. 使用命令 git clone https://github.com/citrix/citrix-k8s-ingress-controller.git 在主节点中克隆 GitHub 存储库。
2. 要访问 YAML 文件：
   cd citrix-k8s-ingress-controller/example/servicegraph-demo/

在 CPX YAML 文件中添加参数

• NS_MGMT_SERVER – 指示 NetScaler ADM IP 地址
  注意
  如果使用 ADM 代理，则这表示本地代理 IP 地址。

• NS_MGMT_FINGER_PRINT – 指示 NetScaler ADM 中 CPX 的身份验证。要获取指纹：
  1. 在 NetScaler ADM 中，导航到 Settings > Administration

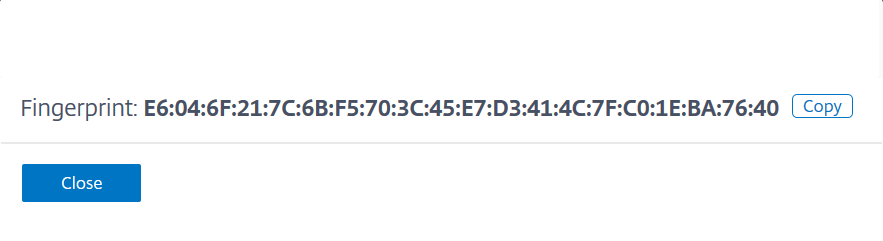

  2. 在 系统配置 下，单击 查看 ADM 指纹

     注意：

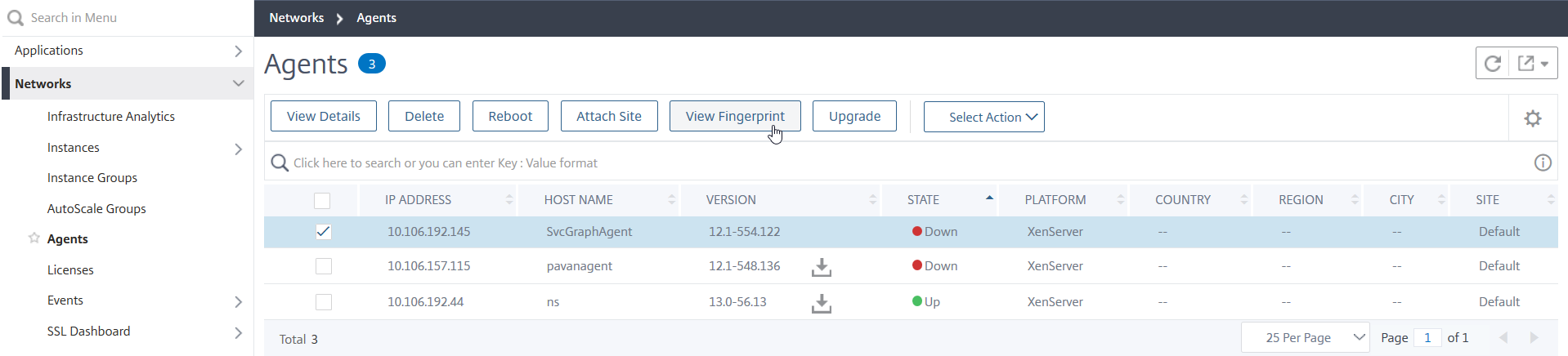

     如果您已配置本地代理，请导航到 Infrastructure > Instances > Agents，选择代理，然后单击 View Fingerprint。

• NS_HTTP_PORT – 指示用于通信的 HTTP 端口
• NS_HTTPS_PORT – 指示用于通信的 HTTPS 端口
• NS_MGMT_USER - 指示用户名
• NS_MGMT_PASS - 指示密码。指定您选择的密码
• LOGSTREAM_COLLECTOR_IP – 指示 NetScaler 代理 IP 地址，其中必须启用 Logstream 协议才能将日志数据从 CPX 传输到 ADM

在 NetScaler ADM 中添加 VPX、SDX、MPX 或 BLX 实例

1. 导航到 基础设施 > 实例 > NetScaler
2. 单击“添加”选项以添加实例。有关详细信息，请参阅 在 NetScaler ADM 中添加实例
3. 添加实例后，选择虚拟服务器并启用 Web Insight。有关详细信息，请参阅 管理许可证并在虚拟服务器上启用分析

在 NetScaler ADM 中添加 Kubernetes 集群

1. 使用管理员凭据登录到 NetScaler ADM。
2. 导航到 Orchestration > Kubernetes > Cluster。 此时将显示“集群”页面。
3. 单击“添加”。
4. 在“添加集群”页面中，指定以下参数：
   1. 名称 - 指定一个您选择的名称。
   2. API 服务器 URL - 您可以从 Kubernetes 主节点获取 API 服务器 URL 详细信息。
      1. 在 Kubernetes 主节点上，运行命令 kubectl cluster-info。

      2. 输入显示为 “Kubernetes master is running at.” 的 URL。
   3. 身份验证令牌 - 指定身份验证令牌。身份验证令牌用于验证 Kubernetes 集群与 NetScaler ADM 之间通信的访问权限。要生成身份验证令牌：
      在 Kubernetes 主节点上：
      1. 使用以下 YAML 创建服务帐户：
         apiVersion: v1
kind: ServiceAccount
metadata:
  name: <name>
  namespace: <namespace>
      2. 运行 kubectl create -f <yaml file>。
         服务帐户已创建。
      3. 运行 kubectl create clusterrolebinding <name> --clusterrole=cluster-admin --serviceaccount=<namespace>:<name> 以将集群角色绑定到服务帐户。
         服务帐户现在具有集群范围的访问权限。
         创建服务帐户时会自动生成一个令牌。
      4. 运行 kubectl describe sa <name> 以查看令牌。
      5. 要获取密钥字符串，请运行 kubectl describe secret <token-name>。

   4. 从列表中选择代理。
      注意
      如果您使用的是本地代理，请确保选择您在 CPX YAML 中添加的同一代理。

   5. 单击 创建。


部署示例微服务应用程序

1. 运行 kubectl create -f namespace.yaml 以创建命名空间。
2. 使用以下命令部署 hotdrink 微服务、入口和密钥：
   kubectl create -f team_hotdrink.yaml -n sg-demo
   kubectl create -f hotdrink-secret.yaml -n sg-demo

部署 CPX 并在 ADM 中注册 CPX

1. 运行 kubectl create -f rbac.yaml 以部署集群角色和集群绑定。
2. 运行 kubectl create -f cpx.yaml -n sg-demo 以部署 CPX。

启用自动选择虚拟服务器进行许可

1. 导航到 设置 > 许可与分析配置。
2. 在 虚拟服务器许可证摘要 下，启用 自动选择虚拟服务器 和 自动选择不可寻址虚拟服务器。


启用 Web 事务和 TCP 事务设置

1. 导航到 设置 > 分析设置。
   显示 分析设置 页面。
2. 单击 为分析启用功能。
3. 在 Web 事务设置 下，选择 所有。
4. 在 TCP 事务设置 下，选择 所有。

5. 单击确定。

将流量发送到微服务

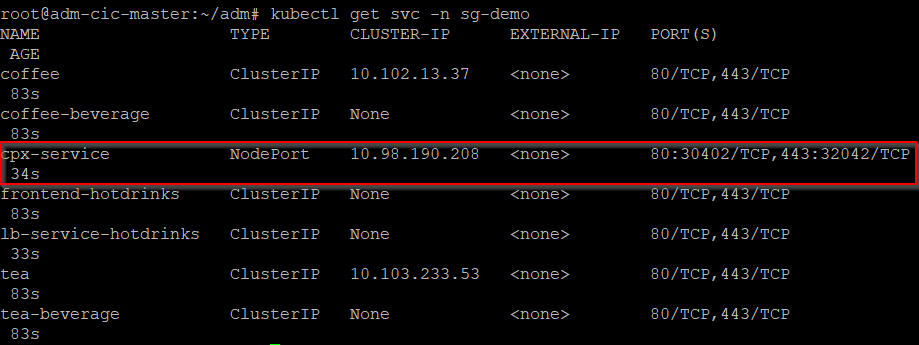

1. 运行 kubectl get svc -n sg-demo 以通过 NodePort 暴露 CPX。

2. 编辑 etc/host 文件，并为 hotdrink.beverages.com 创建一个域 IP 条目。
   您现在可以使用 https://hotdrink.beverages.com 访问微服务。
