インフラストラクチャ分析でインスタンスの詳細を表示

最終公開日 : Oct 02, 2026
  1. インフラストラクチャ > インフラストラクチャ分析 に移動します

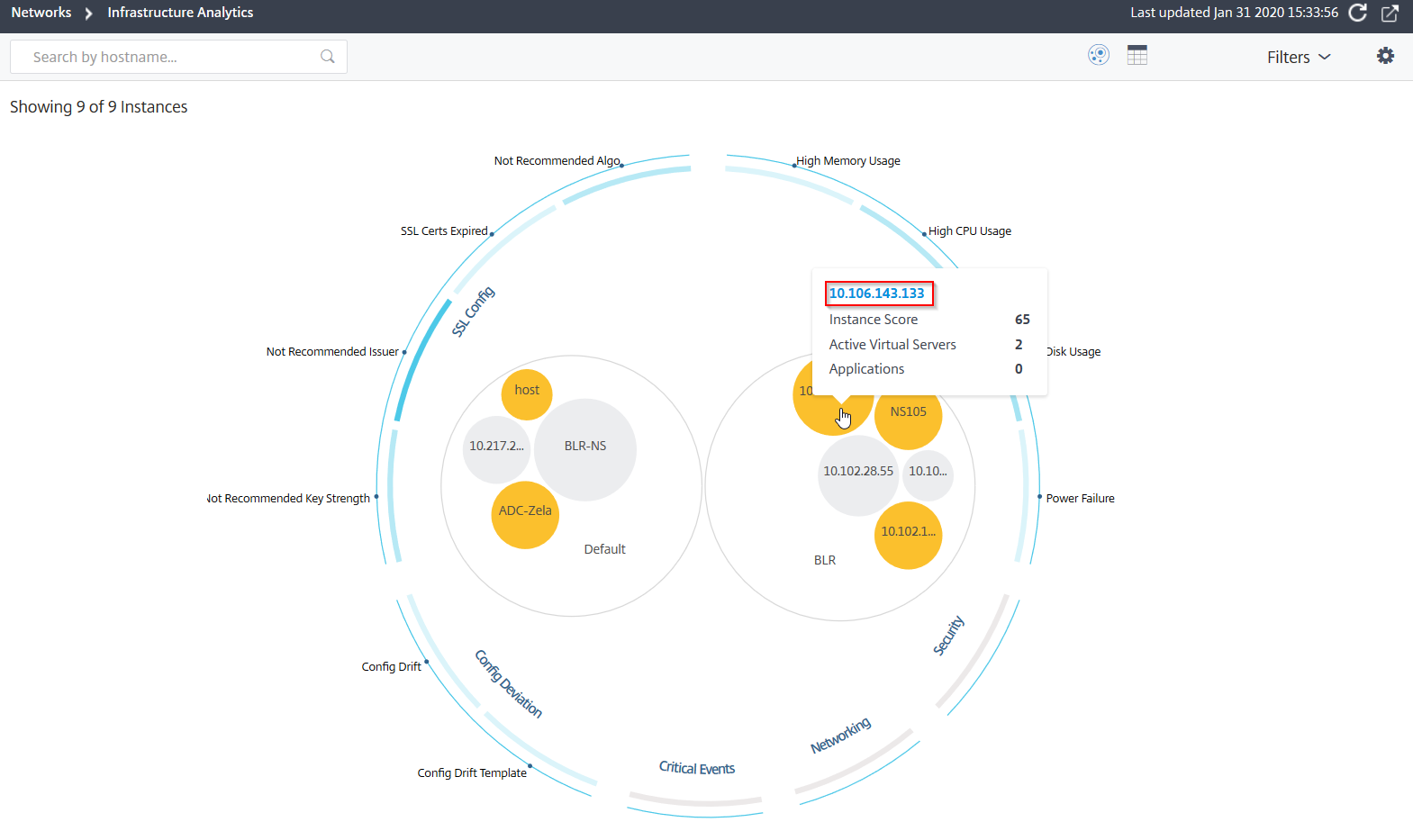

  2. サークルパックビューをクリックし、IPアドレスを選択します。
    インフラ分析インスタンス

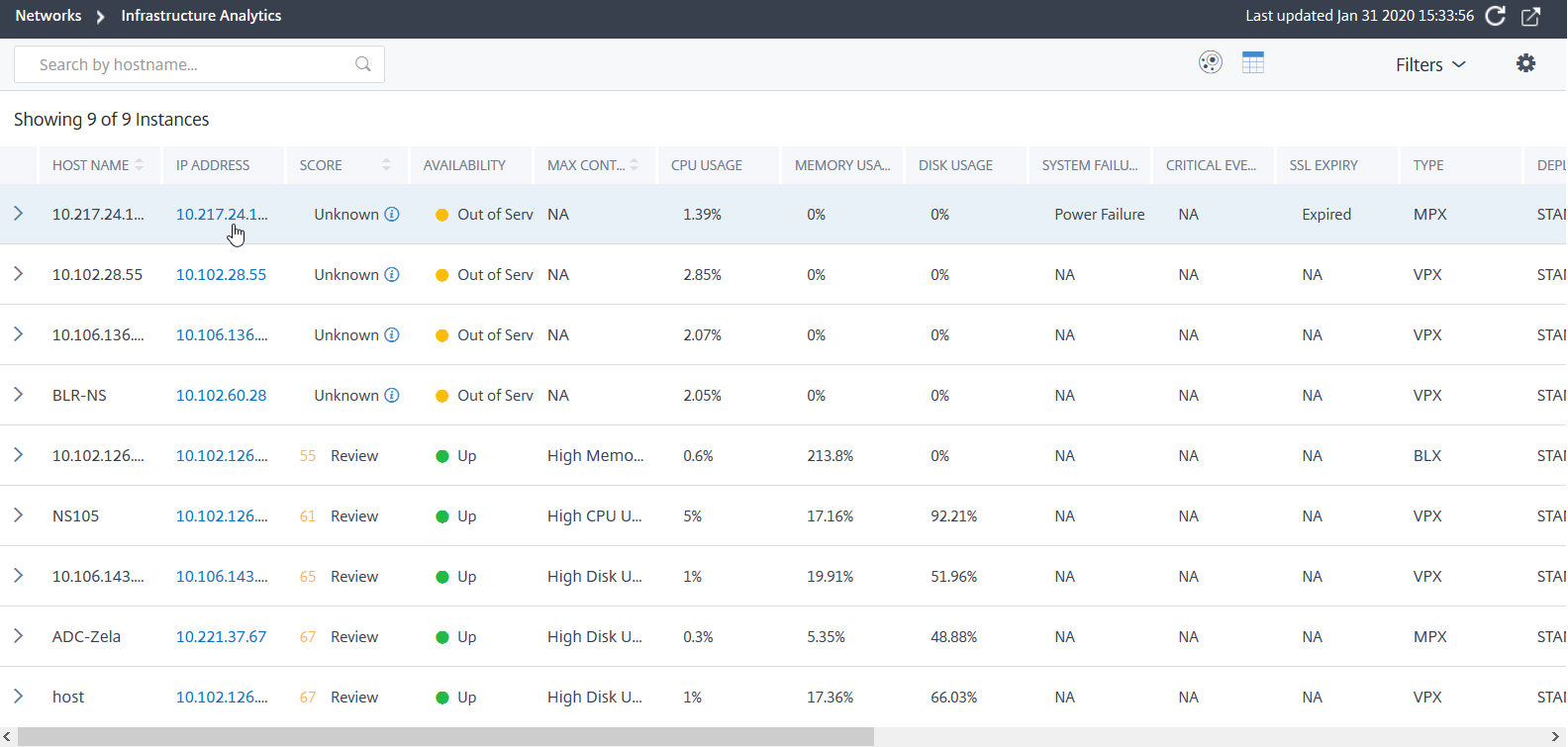

    また、テーブルビューからIPアドレスをクリックすることもできます。
    インスタンスの詳細
  • ホスト名 – ADCインスタンスに割り当てられたホスト名を示します
  • IPアドレス – ADCインスタンスのIPアドレスを示します
  • スコア – ADCインスタンスのスコアと、Critical、Good、Fairなどのステータスを示します
  • 可用性 – 稼働中、停止中、またはサービス停止中など、ADCインスタンスのステータスを示します。
  • 最大寄与度 – ADCインスタンスが最大のエラー数を記録している問題カテゴリを示します。
  • CPU使用率 – インスタンスによって使用されている現在のCPU使用率（%）を示します
  • メモリ使用率 – インスタンスによって使用されている現在のメモリ使用率（%）を示します
  • ディスク使用率 – インスタンスによって使用されている現在のディスク使用率（%）を示します
  • システム障害 – インスタンスシステムにおけるエラーの総数を示します
  • 重大イベント – NetScalerインスタンスが最大数のイベントを持つイベントカテゴリを示します
  • SSL有効期限 – ADCインスタンスにインストールされているSSL証明書のステータスを示します
  • タイプ – VPX、SDX、MPX、CPXなどのADCインスタンスタイプを示します
  • 展開 – ADCインスタンスがスタンドアロンインスタンスとして展開されているか、HAペアとして展開されているかを示します
  • モデル – ADCインスタンスのモデル番号を示します
  • バージョン – ADCインスタンスのバージョンとビルド番号を示します
  • スループット – ADCインスタンスからの現在のネットワークスループットを示します
  • HTTPSリクエスト/秒 – ADCインスタンスが受信した現在のHTTPSリクエスト/秒を示します
  • TCP接続 – 確立されている現在のTCP接続を示します
  • SSLトランザクション – ADCインスタンスによって処理された現在のSSLトランザクションを示します
  • サイト – ADCインスタンスが展開されているサイトの名前を示します。
注
5分ごとに、CPU使用率、メモリ使用率、ディスク使用率、スループットなどの現在の値が更新されます。

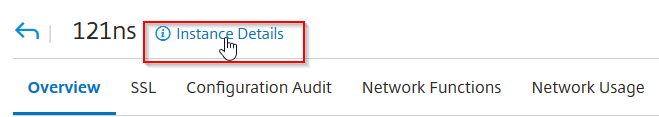

インスタンスの詳細をクリックして、詳細を表示します。
インスタンスの詳細
以下の詳細が表示されます。

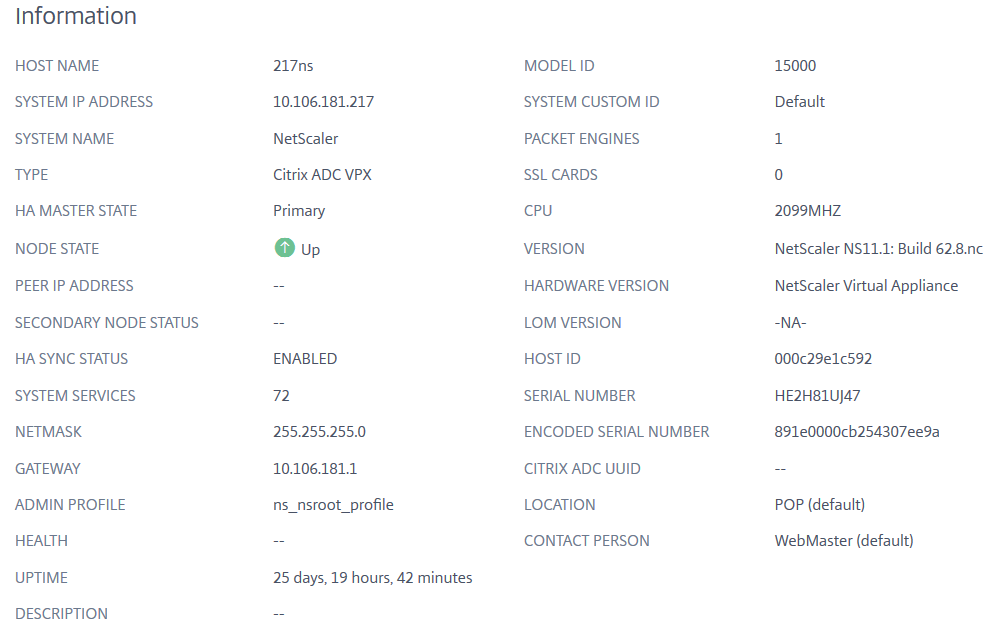

  • 情報 - インスタンスタイプ、展開タイプ、バージョン、モデルなどのインスタンスの詳細。
    情報

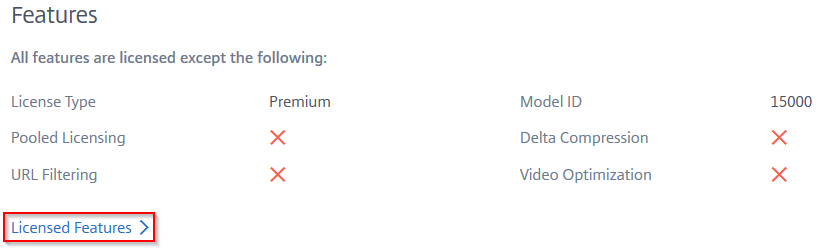

  • 機能 – デフォルトでは、ライセンスされていない機能が表示されます。ライセンスされた機能をクリックして、ライセンスされている機能を表示します。
    機能

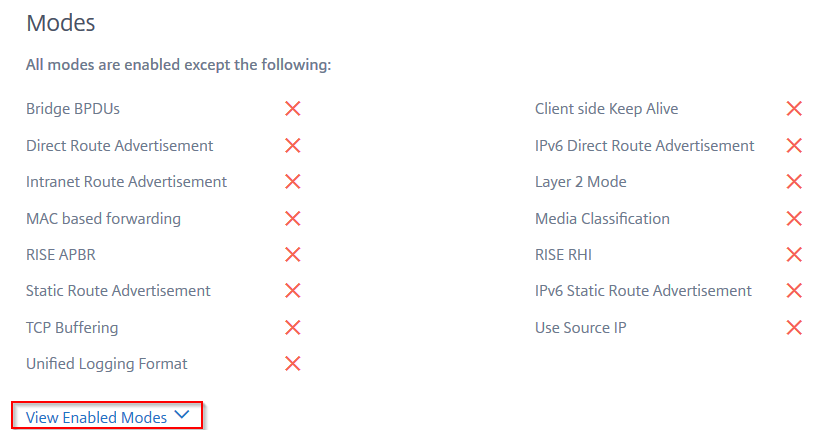

  • モード – デフォルトでは、インスタンスで無効になっているすべてのモードが表示されます。有効なモードを表示をクリックして、インスタンスで有効になっているモードを表示します。
    モード
インスタンスダッシュボードには、以下の詳細を確認できるインスタンスの概要が表示されます。
  • インスタンススコア

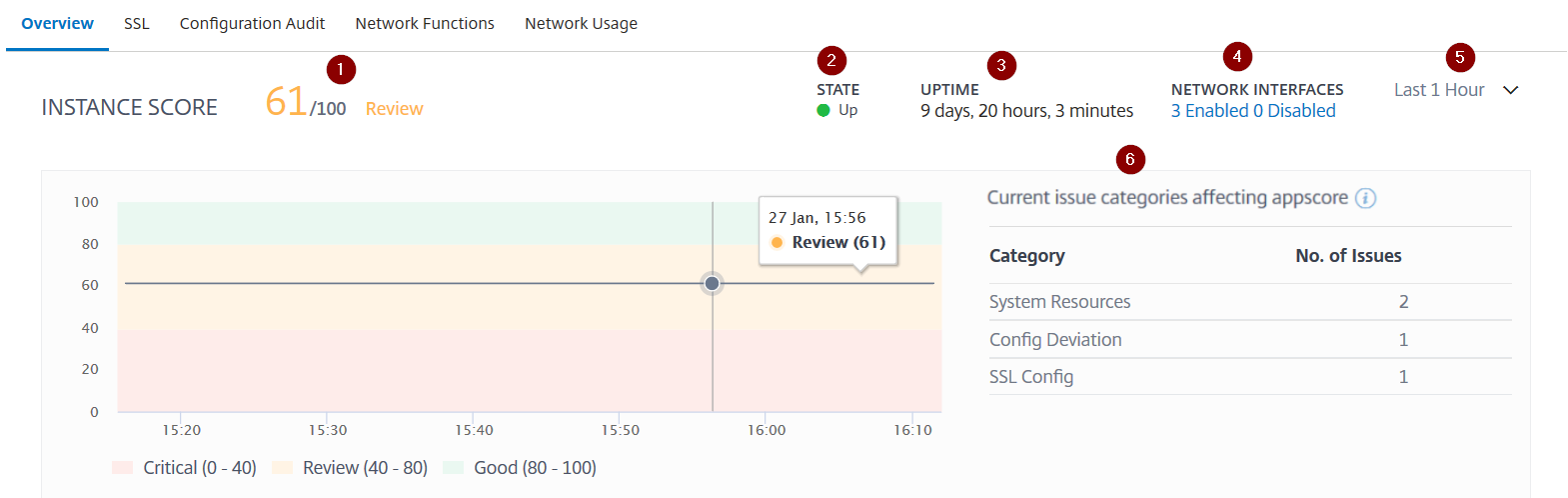

    インスタンススコア
    1 – 選択した期間の現在のNetScalerインスタンススコアを示します。最終スコアは100から合計ペナルティを引いた値として計算されます。グラフには、選択した期間のスコア範囲が表示されます。
    2 – NetScalerインスタンスのステータス（稼働中、停止中、サービス停止中など）を示します。
    3 – NetScalerインスタンスが稼働している期間を示します。
    4 – インスタンスで有効および無効になっているネットワークインターフェースの合計数を示します。クリックすると、ネットワークインターフェース名やステータス（有効または無効）などの詳細が表示されます。
    5 – リストから期間を選択して、インスタンスの詳細を表示します。
    6 – ADCインスタンスの合計問題数と問題カテゴリを表示します。
  • 主要メトリクス
    各タブをクリックして詳細を表示します。各メトリクスでは、選択した期間の平均値と差分値を表示できます。

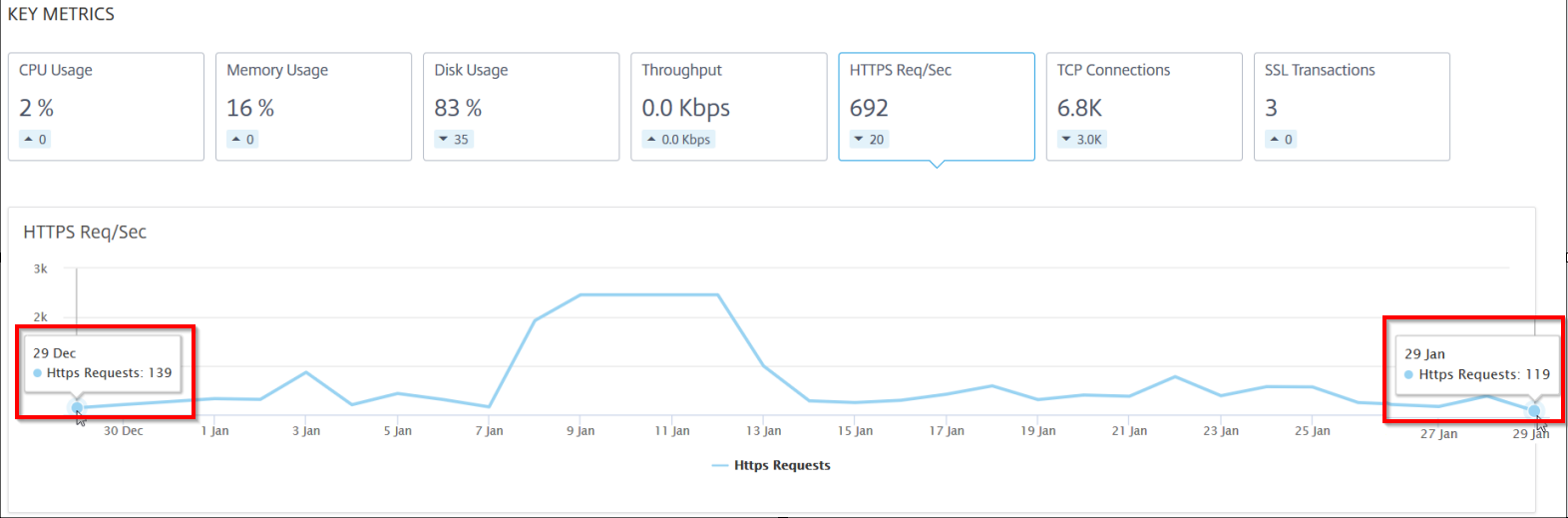

    次の画像はHTTPS Req/Secの例で、選択された期間は1時間です。値692は1ヶ月間のHTTPS Req/Secの平均値であり、値20は差分値です。グラフでは、最初の値は139で、最後の値は119です。差分値は139 – 119 = 20です。
    メトリクス
    選択した期間のインスタンスメトリクスをグラフ形式で表示できます。
    • CPU使用率 – 選択した期間におけるインスタンスの平均CPU使用率（パケットCPUと管理CPUの両方で表示されます）。
    • メモリ使用率 – 選択した期間におけるインスタンスの平均メモリ使用率。
    • ディスク使用率 – 選択した期間におけるインスタンスの平均ディスクスペース使用率。
    • スループット – 選択した期間におけるインスタンスによって処理された平均ネットワークスループット。
    • HTTPSリクエスト/秒 – 選択した期間におけるインスタンスが受信した平均HTTPSリクエスト数。
    • TCP接続 – 選択した期間におけるクライアントとサーバーによって確立された平均TCP接続数。
    • SSLトランザクション – 選択した期間におけるインスタンスによって処理された平均SSLトランザクション数。
  • 問題
    NetScalerインスタンスで発生する以下の問題を表示できます。
    問題カテゴリ 説明 問題
    システムリソース CPU、メモリ、ディスク使用量など、NetScalerシステムリソースに関連するすべての問題を表示します。 - CPU使用率が高い
    - メモリ使用率が高い
    - ディスク使用率が高い
    - SSLカードの障害
    - 電源障害
    - ディスクエラー
    - フラッシュエラー
    - NIC破棄
    SSL構成 NetScalerインスタンス上のSSL構成に関連するすべての問題を表示します。 - SSL証明書の期限切れ
    - 推奨されない発行者
    - 推奨されないアルゴリズム
    - 推奨されない鍵強度
    構成の逸脱 NetScalerインスタンスに適用された構成ジョブに関連するすべての問題を表示します。 - 構成ドリフト
    - 実行中とテンプレートの比較
    重大なイベント HAペアおよびクラスターで構成されたNetScalerインスタンスに関連するすべての重大なイベントを表示します。 - クラスタープロパゲーションの失敗
    - クラスター同期の失敗
    - クラスターバージョンの不一致
    - HAセカンダリ状態不良
    - HAハートビートなし
    - HA同期失敗
    - HAバージョン不一致
    ネットワーク インスタンスで発生する運用上の問題を表示します。 詳細については、新しいインジケーターによる強化されたインフラストラクチャ分析を参照してください。

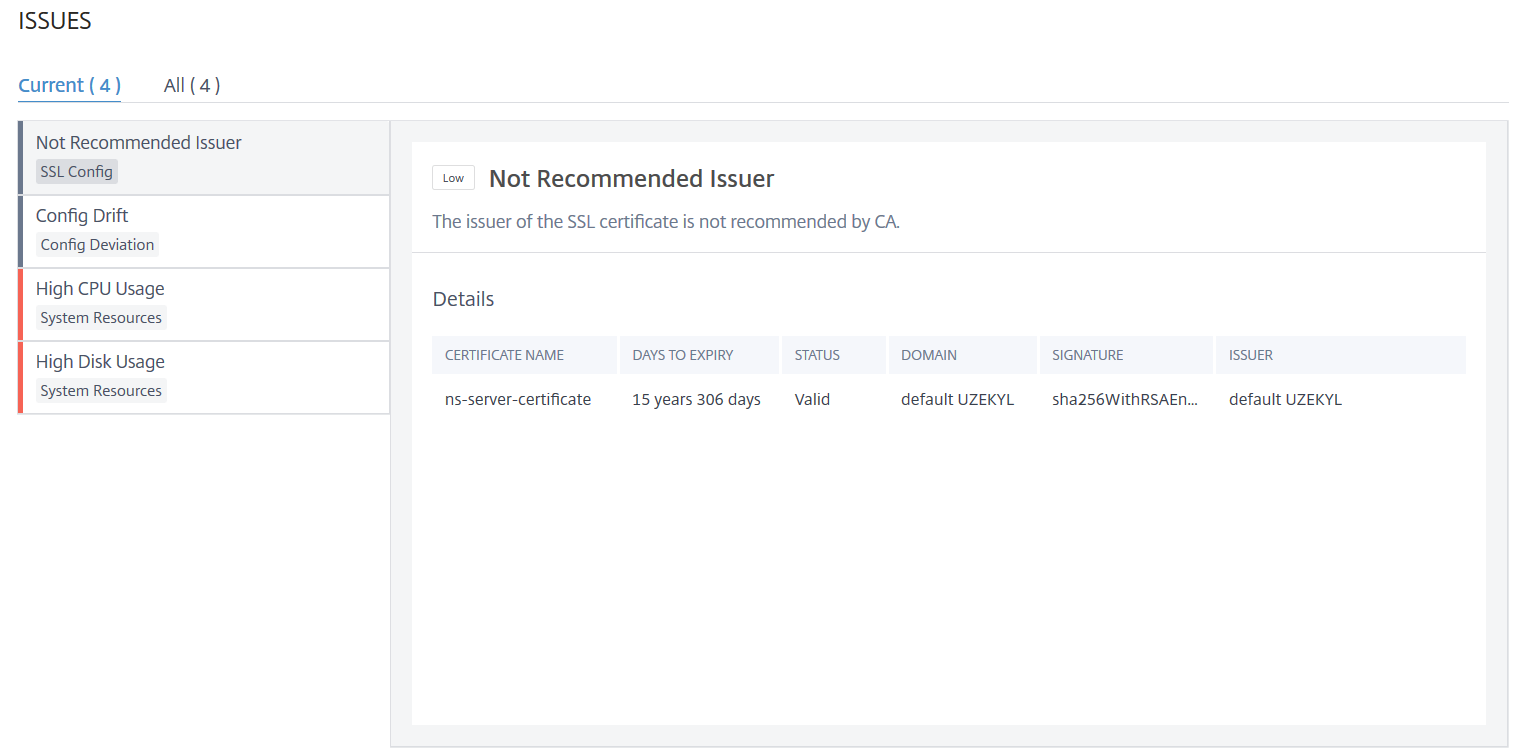

    各タブをクリックして、問題を分析し、トラブルシューティングします。たとえば、インスタンスに選択した期間の次のエラーがあるとします。
    すべての問題
    • 現在のタブには、現在インスタンススコアに影響を与えている問題が表示されます。
    • すべてのタブには、選択した期間に検出されたすべてのインフラストラクチャの問題が表示されます。
