StyleBookのカテゴリ
NetScaler® Application Delivery Management (ADM)には、2つのStyleBookカテゴリがあります。これらはデフォルトのStyleBookとカスタムStyleBookです。デフォルトかカスタムかにかかわらず、StyleBookはパブリックまたはプライベートのいずれかです。NetScaler ADMでは、種類や可視性の状態に関係なく、システムに存在するすべてのStyleBookを表示できます。また、StyleBookが互いにどのように接続されているかをグラフィカルに表示することもできます。
このドキュメントでは、さまざまな種類のStyleBookについて説明します。また、NetScaler ADMからStyleBookに対して実行できる次のアクションについても説明します。
-
カスタムStyleBookをダウンロードして変更を加えるか、既存のStyleBookに基づいてStyleBookを作成します。
-
ADMのデフォルトStyleBookを非表示にします。
-
NetScaler ADMからカスタムStyleBookを削除します。
-
StyleBookにタグを追加します。
デフォルトおよびカスタムStyleBook
-
デフォルトStyleBookは、NetScaler ADMに付属しているStyleBookであり、NetScalerインスタンスに展開できる構成を作成できます。デフォルトStyleBookを削除することはできませんが、ADM GUIから非表示にすることはできます。
-
カスタムStyleBookは、NetScaler ADMにインポートした独自のStyleBookです。
デフォルトとカスタムの両方のStyleBookは、パブリックまたはプライベートのいずれかです。
パブリックおよびプライベートStyleBook
構成パックを作成できるStyleBookは、パブリックStyleBookとして分類できます。つまり、NetScaler ADM GUIおよびAPIから構成を作成するために直接使用できます。
しかし、一部のStyleBookは、他のStyleBookの構成要素として使用されます。このようなStyleBookはプライベートとしてマークされます。プライベートStyleBookは、NetScaler ADM GUIから構成パックを直接作成するために使用することはできません。ただし、これらのStyleBookをNetScaler ADMに表示して確認することはできます。カスタムStyleBookをプライベートとしてマークするには、StyleBookのプライベート属性をtrueに設定します。プライベートStyleBookは、NetScaler ADM APIを使用して構成パックを作成するために引き続き使用できます。
プライベートとしてマークされたStyleBookの例
name: basic-lb-config
namespace: com.example.stylebooks
version: "0.1"
display-name: Load Balancing Configuration
description: |
This StyleBook defines a simple load balancing configuration and is a building block to build other load balancing configurations.
schema-version: "1.0"
private: true
StyleBookの表示
NetScaler ADMでは、デフォルトとプライベートの両方のStyleBookの数が増加しています。アクセスしたい特定のStyleBookを検索したい場合があります。また、両方の種類のStyleBookを個別に表示したい場合もあります。
NetScaler ADMで、Applications > StyleBooks に移動すると、システムに存在するStyleBookのリストを表示できます。
デフォルトのパブリックStyleBookには、そのパネルに次のアイコンが表示されます。
一方、デフォルトのプライベートStyleBookには、それがプライベートStyleBookであることを示すアイコンが表示されます。
プライベートStyleBookの定義と依存関係は表示できますが、GUIを使用してプライベートStyleBookから構成パックを作成することはできません。プライベートStyleBookの主な目的は、別のStyleBookの構成要素として使用することです。構成要素となるStyleBookを使用することで、一般的な構成パターンを再利用できます。
カスタムのパブリックStyleBookには、次の画像に示すように、異なるアイコンが表示されます。
カスタムのプライベートStyleBookは、このアイコンで表示されます。
ページ右上に、表示するStyleBookの種類を選択するオプションが表示されます。「すべて」、「パブリック」、または「プライベート」の3つのオプションがあります。いずれかのオプションをクリックします。
検索アイコンをクリックして、特定のStyleBookを検索することもできます。名前、名前空間、バージョン属性、またはこれらのオプションの組み合わせで検索できます。検索操作では大文字と小文字は区別されません。
カスタムStyleBookをダウンロード

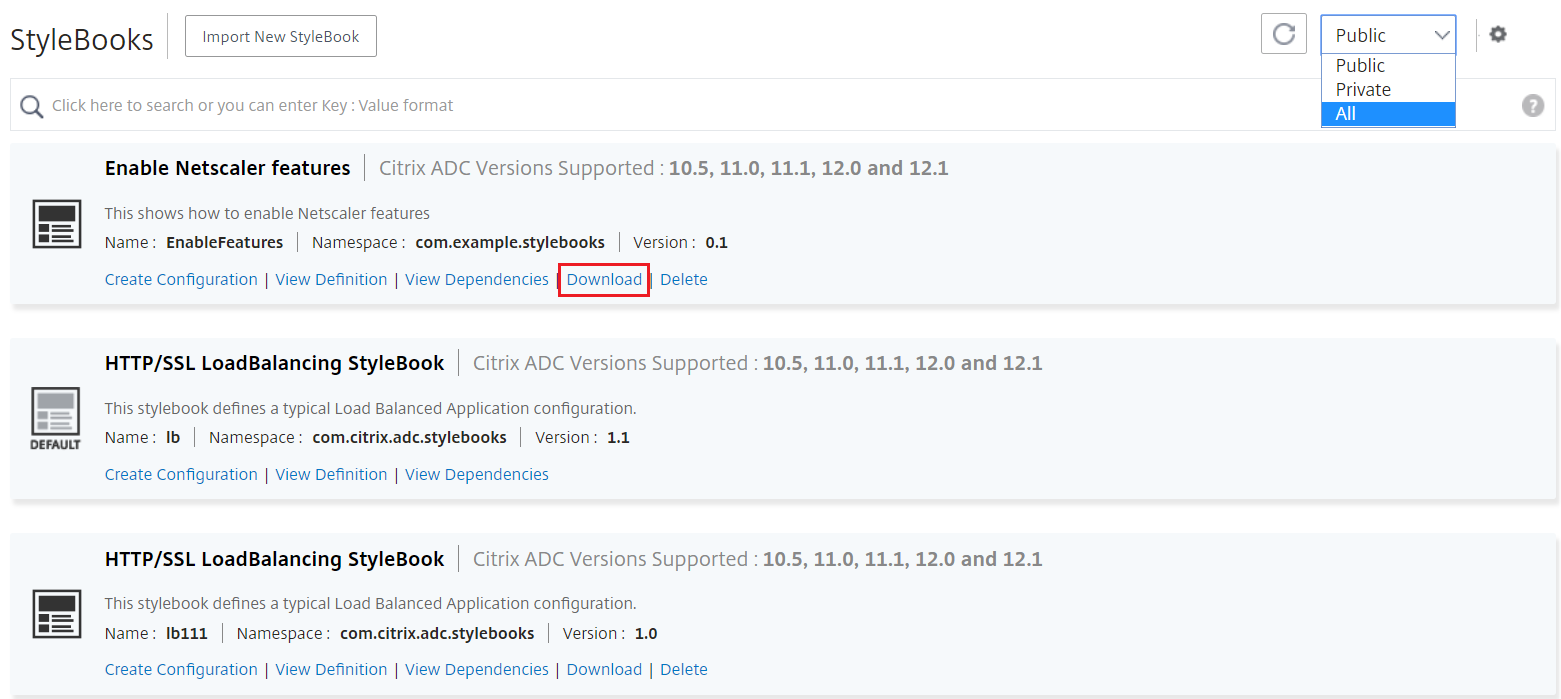

NetScaler ADMからカスタムStyleBookをダウンロードするには、Applications > StyleBooks > Configurationsに移動します。右側のパネルに表示されるStyleBookのリストで、カスタム定義のStyleBookをダウンロードするオプションをチェックします。Downloadをクリックします。StyleBookに依存するカスタムStyleBookがある場合、ダウンロードされるバンドルに依存StyleBookを含めることができます。
注:
パブリックまたはプライベートとしてマークされているカスタムStyleBookをダウンロードできます。
注:
NetScaler ADMのデフォルトStyleBookはダウンロードできません。その定義と依存関係を表示できます。これを行うには、StyleBookパネルのView DefinitionおよびView Dependenciesリンクをクリックします。
カスタムStyleBookを削除

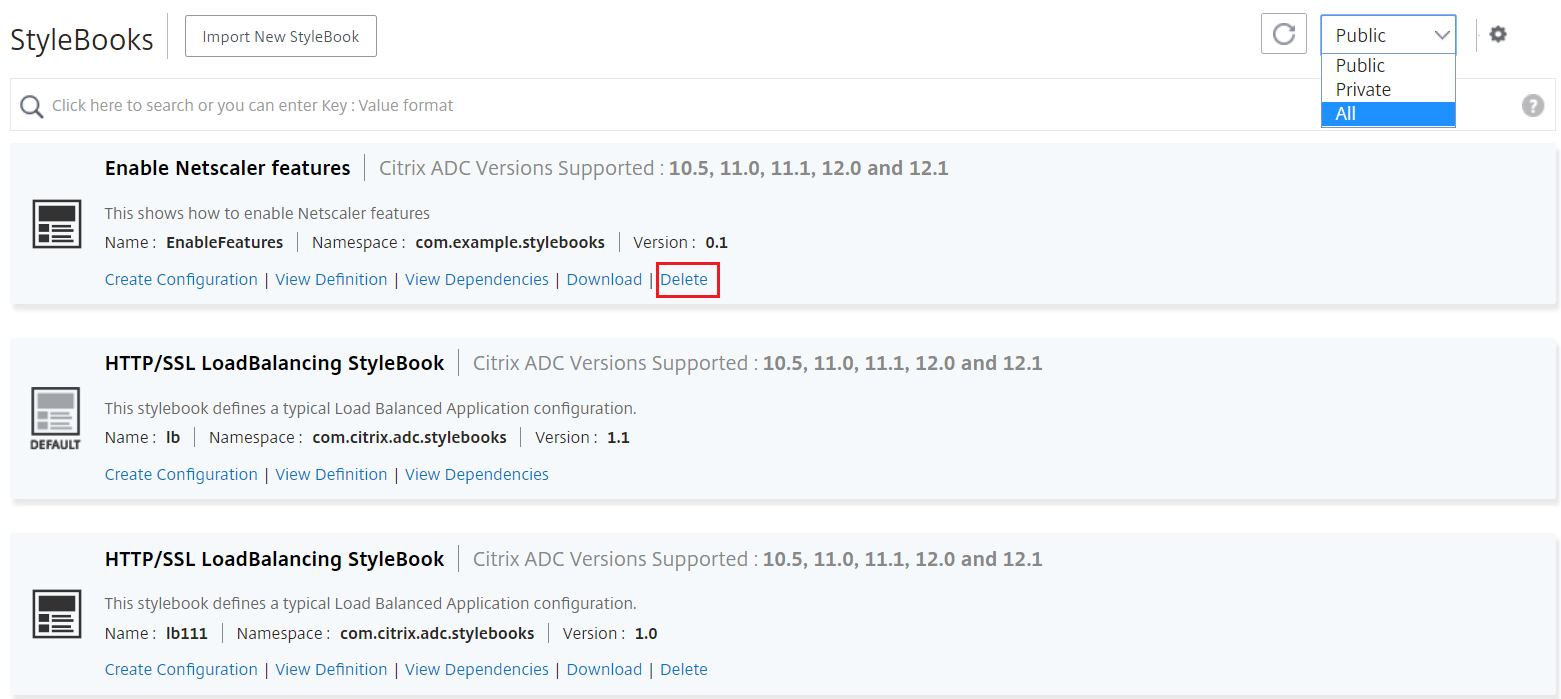

Deleteボタンをクリックして、カスタムStyleBookを削除することもできます。ポップアップウィンドウが表示され、NetScaler ADMからStyleBookを削除するかどうかを確認するメッセージが表示されます。StyleBookが他のカスタムStyleBookを使用している場合、チェックボックスを選択してそれらのStyleBookを削除することを選択できます。
注:
NetScaler ADMに依存StyleBookがある場合、カスタムStyleBookを削除しないでください。そうしないと、既存のStyleBookが破損します。
StyleBookの依存関係を表示
StyleBookの重要かつ強力な機能は、他のStyleBookの構成要素として使用できることです。あるStyleBookを別のStyleBookにインポートできます。インポートされたStyleBookはタイプとして宣言され、2番目のStyleBookのコンポーネントまたはパラメータによって使用されます。NetScaler ADMの既存のデフォルトStyleBookを調べて、あるStyleBookが別のStyleBookの上にどのように構築されるかを学ぶことができます。
NetScaler ADMでは、StyleBookが相互にどのように接続されているかをグラフィカルに表示できます。この表現は、他のStyleBookを構成要素として構築された複雑なStyleBookにとって特に役立ちます。依存関係グラフを見ることで、複数のStyleBook間の関係と依存関係を確認できます。
他のStyleBookで使用されているStyleBookは、既存のStyleBookを破損させるため、システムから削除できません。依存関係グラフ表示を使用すると、どのStyleBookがStyleBookの削除を妨げているかを特定できます。
StyleBookの依存関係を表示するには
NetScaler ADMで、アプリケーション > StyleBookに移動します。StyleBookページには、NetScaler ADMで使用可能なすべてのStyleBookが表示されます。下にスクロールして、目的のStyleBookを見つけます。StyleBookタイルには、構成の作成、StyleBook定義の表示、およびStyleBookの依存関係の表示へのリンクが表示されます。依存関係の表示をクリックします。

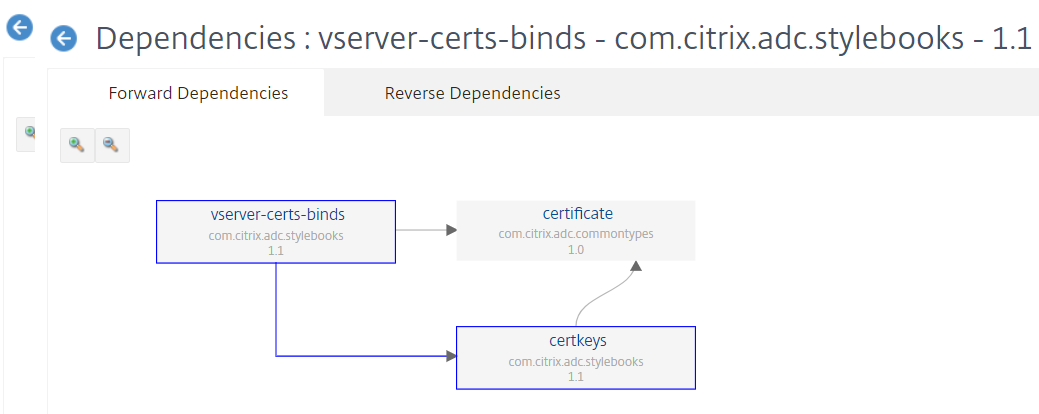

順方向の依存関係
順方向の依存関係タブでは、StyleBookが使用しているさまざまなデフォルトのStyleBookを表示できます。矢印をたどって、StyleBookが使用しているStyleBookを見つけます。矢印のいずれかにマウスを合わせると、その矢印と相互に接続されているStyleBookが強調表示されます。StyleBook名をクリックして、そのStyleBookの定義を表示することもできます。

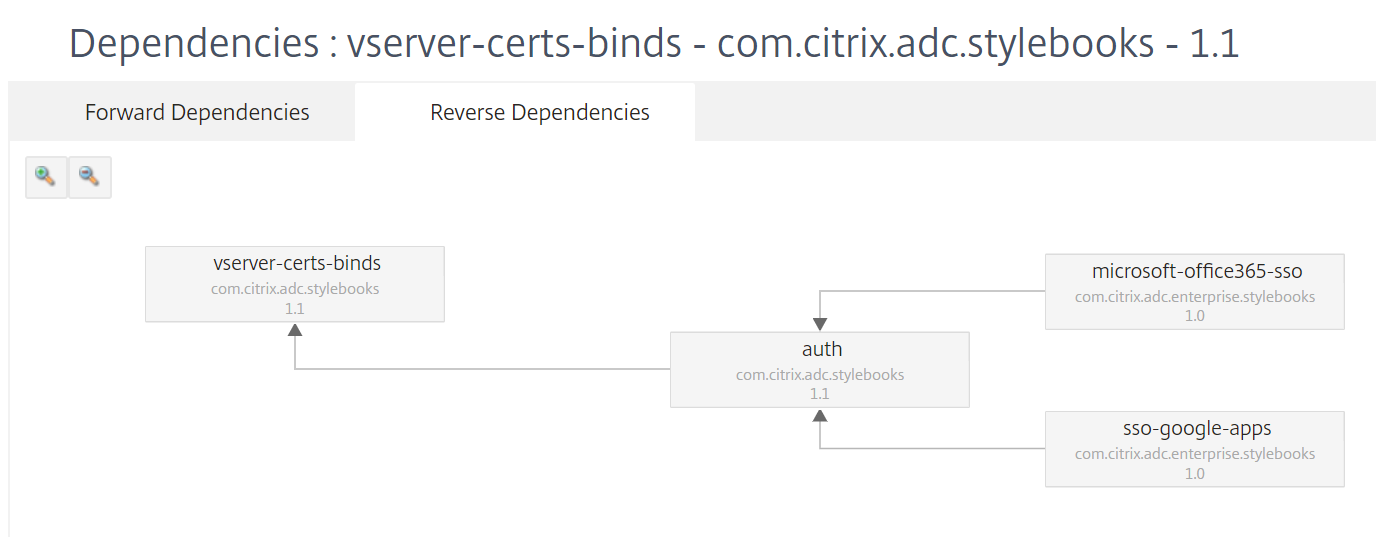

逆方向の依存関係
逆方向の依存関係タブでは、StyleBookを使用しているStyleBookをグラフィカルに表示できます。矢印をたどると、表示されているすべてのStyleBookが自分のStyleBookを指していることがわかります。一部のStyleBookはStyleBookを直接使用している場合があり、一部のStyleBookは別のStyleBookを介してStyleBookを使用している場合があります。
構成パックに対するADC構成の監査
StyleBook構成パックによって行われた変更を現在のADC構成と比較できます。この比較により、次のことができます。
-
StyleBook構成パックとADC構成の間の構成のずれを検出します。
-
構成パックによって行われた変更を反映していない、ADC上の変更されたオブジェクトと削除されたオブジェクトを特定します。
構成パックの変更をADCの構成と比較するには、次の手順を実行します。
-
「アプリケーション」>「StyleBooks」>「構成」に移動します。
-
「構成監査」をクリックします。構成監査ページには、作成および監査されたオブジェクトが表示されます。構成パックに対するADC構成の監査(/en-us/netscaler-application-delivery-management-software/media/configuration-audit-configpack.png)
StyleBookのタグを作成する
NetScaler ADMの任意のStyleBookにタグを追加できます。タグは、さまざまな基準を使用してStyleBookをグループ化できるキーと値のペアです。NetScaler ADMでStyleBookを検索またはフィルタリングする際に、これらのタグを使用できます。
StyleBookにタグを追加するには:
-
「アプリケーション」>「StyleBooks」に移動します。
-
タグを追加するStyleBookで「タグ」を選択します。StyleBookのタグ(/en-us/netscaler-application-delivery-management-software/media/adm-tags-stylebooks-new-citrix.png)すべての種類のStyleBookにタグを追加できます。
-
StyleBookのフィルタリングに役立つ、必要な「キー」と「値」の情報を指定します。例えば、キー=team、値=bizdataStyleBookのタグを作成する(/en-us/netscaler-application-delivery-management-software/media/adm-create-tags-stylebook-citrix.png)さらにタグを追加するには、「+」をクリックします。
-
「作成」をクリックします。
タグを使用してStyleBookをフィルタリングするには、検索バーで「タグ」をクリックし、リストからキーと値を選択します。指定されたタグに一致するStyleBookが表示されます。
タグの使用方法(/en-us/netscaler-application-delivery-management-software/media/use-tags-stylebook-citrix.png)
以下は、
key=teamおよびvalue=bizdataのタグを持つStyleBookの検索例です。
タグの例(/en-us/netscaler-application-delivery-management-software/media/example-adm-tag-citrix.png)
StyleBookタグをその構成パックに関連付けることができます。そのため、StyleBookタグ自体を使用して構成パックを検索できます。
構成パックを作成するときは、「タグの関連付け」セクションで次のいずれかのオプションを使用します。
-
現在および将来のすべてのStyleBookタグを構成に関連付ける – このオプションは、すべてのStyleBookタグを構成パックに関連付けます。また、将来StyleBookに追加する可能性のある新しいタグも関連付けられるようにします。
-
タグを選択 – このオプションは、選択したStyleBookのタグを表示します。必要なStyleBookタグを選択し、構成パックに関連付けることができます。
StyleBookタグをその構成パックに関連付ける(/en-us/netscaler-application-delivery-management-software/media/associate-tags-stylebook-configuration-pack-citrix.png)
CLIコマンドを使用してStyleBookを構成するには
CLIコマンドを使用してStyleBookを構成したい場合は、次の手順を実行します。
-
NetScalerで
show ns runningConfigコマンドを実行します。 -
NetScalerで
show ns runningConfigコマンドを再度実行します。
2つの出力の違いは、NetScaler CLIを使用して任意のStyleBookを設定するために利用できるCLIコマンドを示しています。
