ネットワークレポート

最終公開日 : Oct 02, 2026
NetScaler Application Delivery Management (NetScaler ADM) でネットワークレポートを監視することで、リソース使用率を最適化できます。複数の場所に多数のアプリケーションが展開された分散展開を行っている場合があります。アプリケーションの最適なパフォーマンスを確保するために、トラフィックの負荷分散、コンテンツスイッチ、または圧縮を行うために、複数のCitrix Application Delivery Controller (NetScaler) インスタンスも展開しています。ネットワークパフォーマンスはアプリケーションパフォーマンスに影響を与える可能性があります。アプリケーションのパフォーマンスを維持し続けるには、ネットワークパフォーマンスを定期的に監視し、すべてのリソースが最適に使用されていることを確認する必要があります。
NetScaler ADMでは、グローバルレベルのインスタンスだけでなく、仮想サーバーやネットワークインターフェイスなどのエンティティについてもレポートを生成できるようになりました。インスタンスファミリーはNetScalerインスタンスで構成されます。レポートを生成できる仮想サーバーは次のとおりです。
  • 負荷分散サーバー、サービス、およびサービスグループ
  • コンテンツスイッチングサーバー
  • キャッシュリダイレクションサーバー
  • グローバルサービス負荷分散 (GSLB)
  • 認証
  • ネットスケーラー ゲートウェイ
NetScaler® ADMのネットワークレポートダッシュボードは、高度にカスタマイズ可能です。さまざまなインスタンス、仮想サーバー、およびその他のエンティティに対して複数のダッシュボードを作成できるようになりました。
Related information
インフラストラクチャ

ネットワークレポートダッシュボード

次の図は、ダッシュボードのさまざまな機能を示しています。

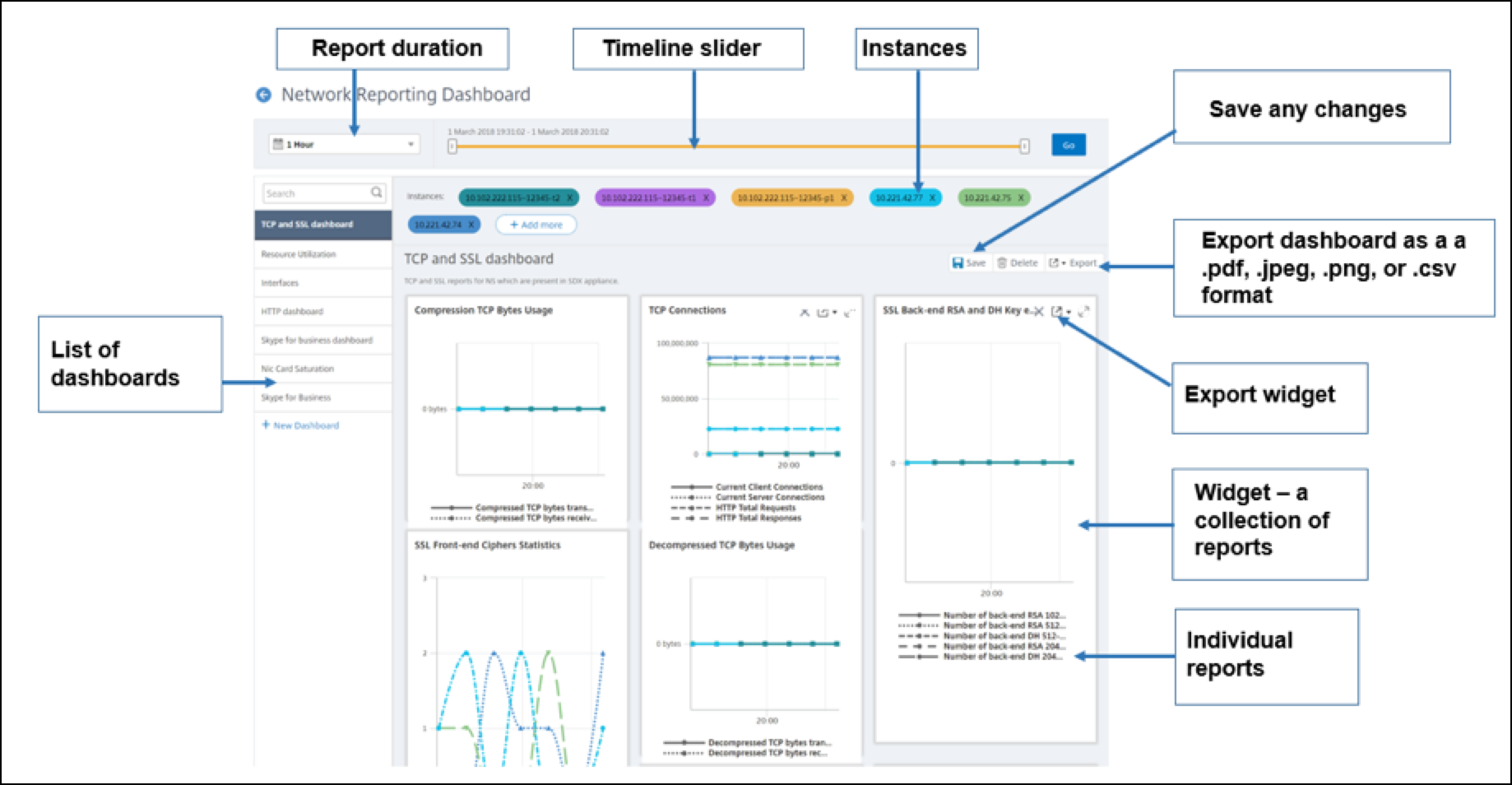

ネットワークレポートダッシュボードの概要
  • 左側のパネルには、NetScaler ADMで作成されたすべてのカスタムダッシュボードが表示されます。いずれかをクリックすると、そのダッシュボードを構成するさまざまなレポートを表示できます。たとえば、TCPおよびSSLダッシュボードには、TCPおよびSSLプロトコルに関連するさまざまなレポートが含まれています。
  • 各ダッシュボードを複数のウィジェットでカスタマイズして、さまざまなレポートを表示できます。ウィジェットはダッシュボード上のレポートを表し、それは関連する複数のレポートの集合体です。たとえば、圧縮TCPバイト使用量レポートには、1秒あたりに転送および受信された圧縮TCPバイトのレポートが含まれています。
  • レポートは、1時間、1日、1週間、または1か月間表示できます。さらに、タイムラインスライダーオプションを使用して、NetScaler ADMで生成されるレポートの期間をカスタマイズできるようになりました。
  • 「X」をクリックしてレポートを削除できます。レポートを.pdf、.jpeg、.png、または.csv形式でシステムにエクスポートすることもできます。レポートを生成する時間と繰り返しをスケジュールすることもできます。レポートを送信する電子メール配布リストを設定することもできます。
  • ダッシュボード上部の「インスタンス」セクションには、レポートが生成されるすべてのインスタンスのIPアドレスが一覧表示されます。
  • 「X」をクリックしてインスタンスを削除するか、レポートにインスタンスを追加できます。ただし、現在NetScaler ADMでは10個のインスタンスのレポートを表示できます。
  • ダッシュボード全体を.pdf、.jpeg、.png、または.csv形式でシステムにエクスポートすることもできます。ダッシュボードに加えた変更はすべて保存する必要があります。変更を保存するには、「保存」をクリックします。
以下のセクションでは、ダッシュボードの作成、レポートの生成、およびレポートのエクスポートに関するタスクについて詳しく説明します。
ダッシュボードを表示または作成するには：
  1. NetScaler ADMで、インフラストラクチャ > ネットワークレポートに移動します。

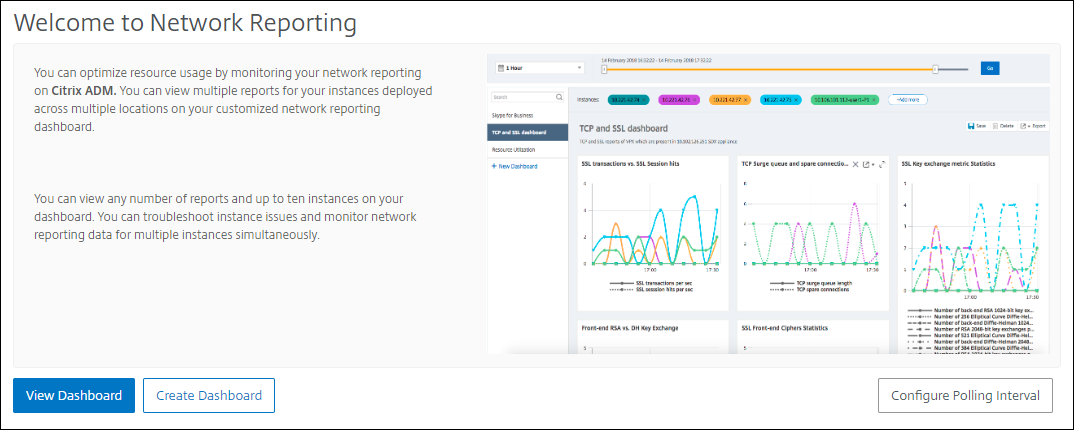

    ダッシュボードを作成
  2. 既存のダッシュボードを表示するには、ダッシュボードの表示をクリックします。ネットワークレポートのダッシュボードページが開き、すべてのダッシュボードとレポートウィジェットを表示できます。

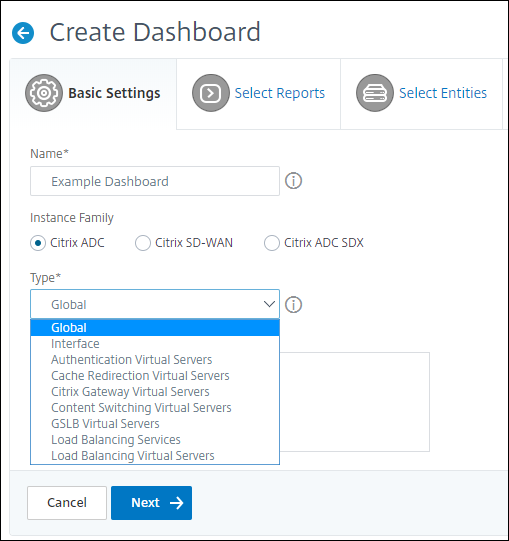

  3. ダッシュボードを作成するには、新しいダッシュボードをクリックします。ダッシュボードの作成ページが開きます。 基本設定
  4. タブで、次の詳細を入力します。
    1. 名前。ダッシュボードの名前を入力します。
    2. インスタンスファミリ。インスタンスのタイプ（NetScalerまたはNetScaler SDX）を選択します。
    3. タイプ。レポートを生成するエンティティタイプを選択します。この例では、負荷分散仮想サーバーを選択します。
    4. 説明。ダッシュボードに意味のある説明を入力します。
  5. 次へをクリックします。インスタンスと特定のエンティティでサポートされているすべてのレポートが表示されます。
  6. レポートの選択タブで、必要なレポートを選択します。この例では、トランザクション、接続、スループットを選択できます。次へをクリックします。
ネットワークレポートの選択(/en-us/netscaler-application-delivery-management-software/media/nw-dash-rprt-citrix.png)
  1. エンティティの選択タブで、追加をクリックします。
    基本設定タブで選択したエンティティタイプに応じて、エンティティリストを含むウィンドウが表示されます。この例では、LB仮想サーバーの選択ウィンドウが表示されます。
  2. 監視するエンティティを選択します。
    ネットワークエンティティの選択(/en-us/netscaler-application-delivery-management-software/media/nw-dash-entities-citrix.png)
  3. 作成をクリックします。
ダッシュボードが作成され、選択したすべてのレポートが表示されます。
注
現在、凡例またはフィルターに加えた変更は保存できません。

ネットワークレポートのエクスポート

ウィジェットレポートは.pdf、.png、.jpeg、または.csv形式でエクスポートできますが、ダッシュボード全体は.pdf、.jpeg、または.png形式でのみエクスポートできます。
注
読み取り専用権限がある場合、NetScaler ADMでレポートをエクスポートすることはできません。NetScaler ADMでファイルを作成し、そのファイルをエクスポートするには、編集権限が必要です。
ダッシュボードレポートをエクスポートするには:
  1. Infrastructure > Network Reporting に移動します
  2. 作成したすべてのダッシュボードを表示するには、View Dashboards をクリックします。
  3. 左ペインでダッシュボードをクリックします。この例では、Dashboard 1 をクリックします。
  4. ページ右上のエクスポートボタンをクリックします。
  5. Export Now タブで、必要な形式を選択し、Export をクリックします。
    Export ページで、次のいずれかを実行できます。
  6. Export Now タブを選択します。レポートをPDF、JPEG、PNG、またはCSV形式で表示および保存します。
  7. Schedule Export タブを選択します。レポートを毎日、毎週、または毎月スケジュールし、電子メールまたはSlackメッセージでレポートを送信します。
    Network Reporting ダッシュボードページのエクスポートを定期的にスケジュールできます。たとえば、特定の時間に過去1時間分のダッシュボードレポートを毎週生成するオプションを設定できます。レポートは毎週生成され、ダッシュボードのステータスが表示されます。ユーザーによって設定された場合、レポートはタイムスタンプと日付スタンプを上書きします。
注
  • 毎週の繰り返しを選択する場合は、レポートをスケジュールする曜日を選択していることを確認してください。
  • 毎月の繰り返しを選択する場合は、レポートをスケジュールするすべての日をコンマで区切って入力していることを確認してください。
ネットワークレポートをスケジュールする際、Subject フィールドにテキスト文字列を入力することで、レポートの見出しをカスタマイズできます。スケジュールされた時間に作成されるレポートには、この文字列が名前として使用されます。
例えば、特定の仮想サーバーから発信されるネットワークレポートの場合、件名に「authentication-reports-10.106.118.120」と入力できます。ここで、10.106.118.120は監視対象の仮想サーバーのIPアドレスです。
注
現在、このオプションはレポートのエクスポートをスケジュールする場合にのみ利用可能です。レポートを即座にエクスポートする際には、見出しを追加することはできません。

集計を適用してネットワークレポートデータを表示する

ネットワークパフォーマンスデータに集計を適用し、ダッシュボードでアプリケーションパフォーマンスを表示できます。要件に基づいて結果をエクスポートすることも可能です。データに適用されたこれらの集計を使用することで、すべてのリソースが最適に利用されているかを分析し、確認できます。Network > Network Reportingに移動し、View Byオプションを表示するには、期間を1日以降に選択します。
既存の平均データでは、View Byリストからオプションを選択して集計を適用できます。集計を適用すると、ダッシュボードの各メトリックのデータが更新されます。Settingsをクリックし、Aggregation Filtersを選択します。

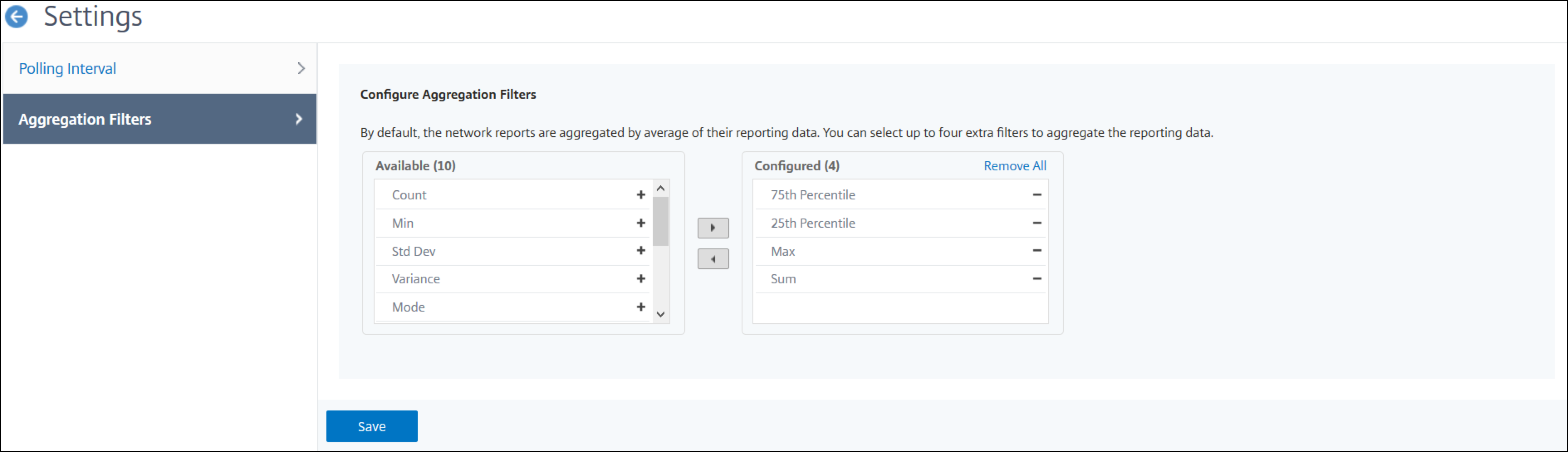

集計フィルター
追加できる集計は次のとおりです。
  • カウント
  • 最大
  • 最小
  • 合計
  • 標準偏差
  • 分散
  • 最頻値
  • 中央値
  • 25パーセンタイル
  • 75パーセンタイル
  • 95パーセンタイル
  • 99パーセンタイル
  • 最初
  • 最後
ダッシュボードには最大4つの集計オプションを追加できます。集計オプションを追加すると、NetScaler ADM は選択された集計オプションのレポートを生成するのに約1時間かかります。
ウィジェットレポートをエクスポートするには:
  1. インフラストラクチャ > ネットワークレポートに移動します。
  2. ダッシュボードの表示をクリックして、作成したすべてのダッシュボードを表示します。
  3. 左ペインでダッシュボードをクリックします。この例では、Skype for Businessもクリックします。
  4. ウィジェットを選択します。たとえば、負荷分散仮想サーバートランザクションを選択します。
  5. ページ右上のエクスポートボタンをクリックします。
  6. 今すぐエクスポートタブで、必要な形式を選択し、エクスポートをクリックします。

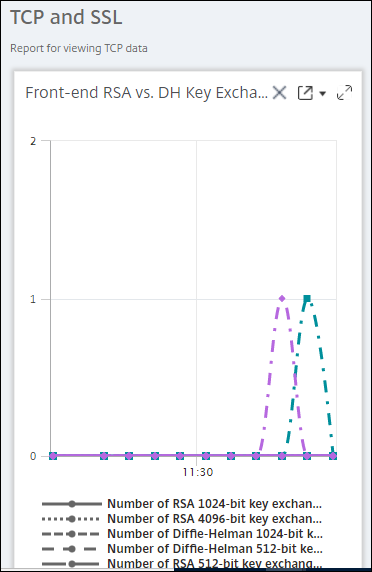

    ウィジェットレポートをエクスポート

NetScaler ADM でネットワークレポートのしきい値を管理する方法

NetScalerインスタンスの状態を監視するには、カウンターにしきい値を設定し、しきい値を超過したときに通知を受け取ることができます。NetScaler ADMでは、しきい値を構成し、表示、編集、削除できます。
たとえば、コンテンツスイッチング仮想サーバーの接続カウンターが指定された値に達したときに、電子メール通知を受け取ることができます。特定のインスタンスタイプにしきい値を定義できます。また、選択したインスタンスから特定のカウンターメトリックについて生成したいレポートを選択することもできます。
カウンターの値が（ルールで指定されたとおりに）しきい値を超過または下回った場合、パフォーマンス関連の問題を示すために、指定された重大度のイベントが生成されます。カウンター値が正常と見なす値に戻ると、イベントはクリアされます。これらのイベントは、Infrastructure > イベント > レポートに移動して表示できます。レポートページで、重大度別のイベントドーナツをクリックすると、重大度別にイベントを表示できます。
しきい値が侵害されたときに、電子メールまたはSMSメッセージの送信などのアクションをしきい値に関連付けることもできます。
しきい値を作成するには：
  1. NetScaler ADMで、Infrastructure > ネットワークレポート > しきい値に移動します。しきい値の下で、追加をクリックします。
  2. しきい値の作成ページで、次の詳細を指定します。
    • 名前。しきい値の名前。
    • インスタンスタイプ。NetScalerを選択します。
    • レポート名。このしきい値に関する情報を提供するパフォーマンスレポートの名前。
  3. イベントを生成またはクリアするタイミングを指定するルールを設定することもできます。ルールの構成セクションで、次の詳細を指定できます。
    • メトリック。しきい値を設定するメトリックを選択します。
    • 比較演算子。監視対象の値がしきい値以上であるか、またはしきい値以下であるかをチェックする比較演算子を選択します。
    • しきい値。イベントの重大度が計算される値を入力します。たとえば、現在のクライアント接続の監視対象値が80パーセントに達した場合に、重大なイベント重大度を持つイベントを生成したいとします。この場合、しきい値として80と入力します。インフラストラクチャ > イベント > レポートに移動して、「重大な重大度」のイベントを表示できます。レポートページで、重大度別イベントドーナツをクリックすると、重大度別のイベントを表示できます。
    • クリア値。値をクリアするタイミングを示す値を入力します。たとえば、監視対象値が50パーセントに達したときに、現在のクライアント接続のしきい値をクリアしたいとします。この場合、クリア値として50と入力します。
    • イベントの重大度。しきい値に設定するセキュリティレベルを選択します。
  4. しきい値を設定するインスタンスとエンティティを選択できます。インスタンスセクションで、次のいずれかのオプションを選択します。
    • すべてのインスタンス。しきい値はすべてのインスタンスに設定されます。
    • 特定のインスタンス。しきい値は特定のインスタンスに設定されます。右矢印を使用して、利用可能リストから構成済みリストにインスタンスを移動します。しきい値は、構成済みリスト内のインスタンスに設定されます。
    • 特定のエンティティ。しきい値は特定のエンティティに設定されます。
      エンティティを選択するには、追加をクリックします。
      レポート名フィールドで選択されたレポートタイプに応じて、エンティティリストを含むウィンドウが表示されます。この例では、LB仮想サーバーの選択ウィンドウが表示されます。
      エンティティの追加(/en-us/netscaler-application-delivery-management-software/media/choose-lb-servers-entities-citrix.png)
      しきい値を設定するエンティティを選択します。選択をクリックします。選択したエンティティはインスタンスセクションに表示されます。
      注
      特定のエンティティオプションは、レポート名でvserverベースのレポートを選択した場合にのみ表示されます。たとえば、LBサービス統計を選択した場合などです。
  5. イベントメッセージを追加することもできます。しきい値に達したときに表示したいメッセージを入力します。NetScaler ADMは、監視対象値としきい値をこのメッセージに追加します。
  6. しきい値でアラームを生成できるようにするには、有効にするを選択します。
  7. オプションで、電子メールまたはSlack通知、あるいはその両方などのアクションを設定できます。
  8. 作成をクリックします。

ネットワークレポートのパフォーマンスポーリング間隔を設定する

デフォルトでは、5分ごとにNITRO呼び出しがネットワークレポートのパフォーマンスデータを収集します。ADMは、カウンター情報などのインスタンス統計を取得し、分単位、時間単位、日単位、または週単位で集計します。この集計データは、事前定義されたレポートで表示できます。
パフォーマンスポーリング間隔を設定するには、インフラストラクチャ > ネットワークレポートに移動し、ポーリング間隔の設定をクリックします。ポーリング間隔は5分未満または60分を超えることはできません。

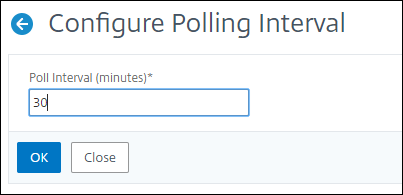

ポーリング間隔の設定

ネットワークレポートのプルーニング設定を構成する

NetScaler ADMでネットワークレポートデータのパージ間隔を設定できます。この設定により、NetScaler ADMサーバーのデータベースに保存されるネットワークレポートデータの量が制限されます。デフォルトでは、ネットワークレポートの履歴データに対して24時間ごと（01:00）にプルーニングが行われます。
注
指定できる値は、30日を超えることも1日未満にすることもできません。
