サービスグラフ内のすべてのアプリケーションの全体像
Applications > Service Graph に移動し、Global をクリックします。
グローバルサービスグラフ(/en-us/netscaler-application-delivery-management-software/media/global-sg-view.png)
サービスグラフには、選択した期間について以下が表示されます。
-
ユーザーが特定のアプリケーションにアクセスする地域
NetScalerインスタンスがホストされているデータセンター
-
すべてのNetScalerインスタンスからの合計個別アプリケーション注NetScalerインスタンスに個別のアプリケーションがない場合、NetScalerインスタンスから個別仮想サーバーへの矢印エッジは表示されません。
-
すべてのNetScalerインスタンスからの合計カスタムアプリケーション
-
NetScaler CPXインスタンスからの合計マイクロサービスアプリケーション
クライアントメトリクスの表示
クライアント領域にマウスポインターを合わせると、メトリクスが表示されます。
クライアントメトリクス(/en-us/netscaler-application-delivery-management-software/media/client-metrics.png)
-
クライアントネットワーク遅延 - 平均クライアントネットワーク遅延を示します。
-
クライアント4xxエラー - 総クライアント4xxエラーを示します。
-
クライアントSSLエラー - 総クライアントSSLエラーを示します。
NetScalerの詳細を表示
サービスグラフを使用すると、以下を表示できます。
-

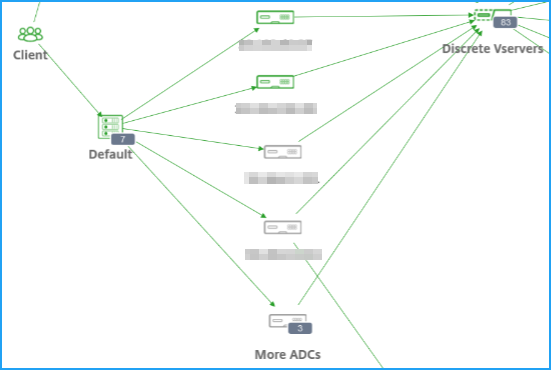

データセンターとその合計NetScalerインスタンスがグループ化されています
-
各データセンターからのスコアの低い上位4つのNetScalerインスタンスのみ

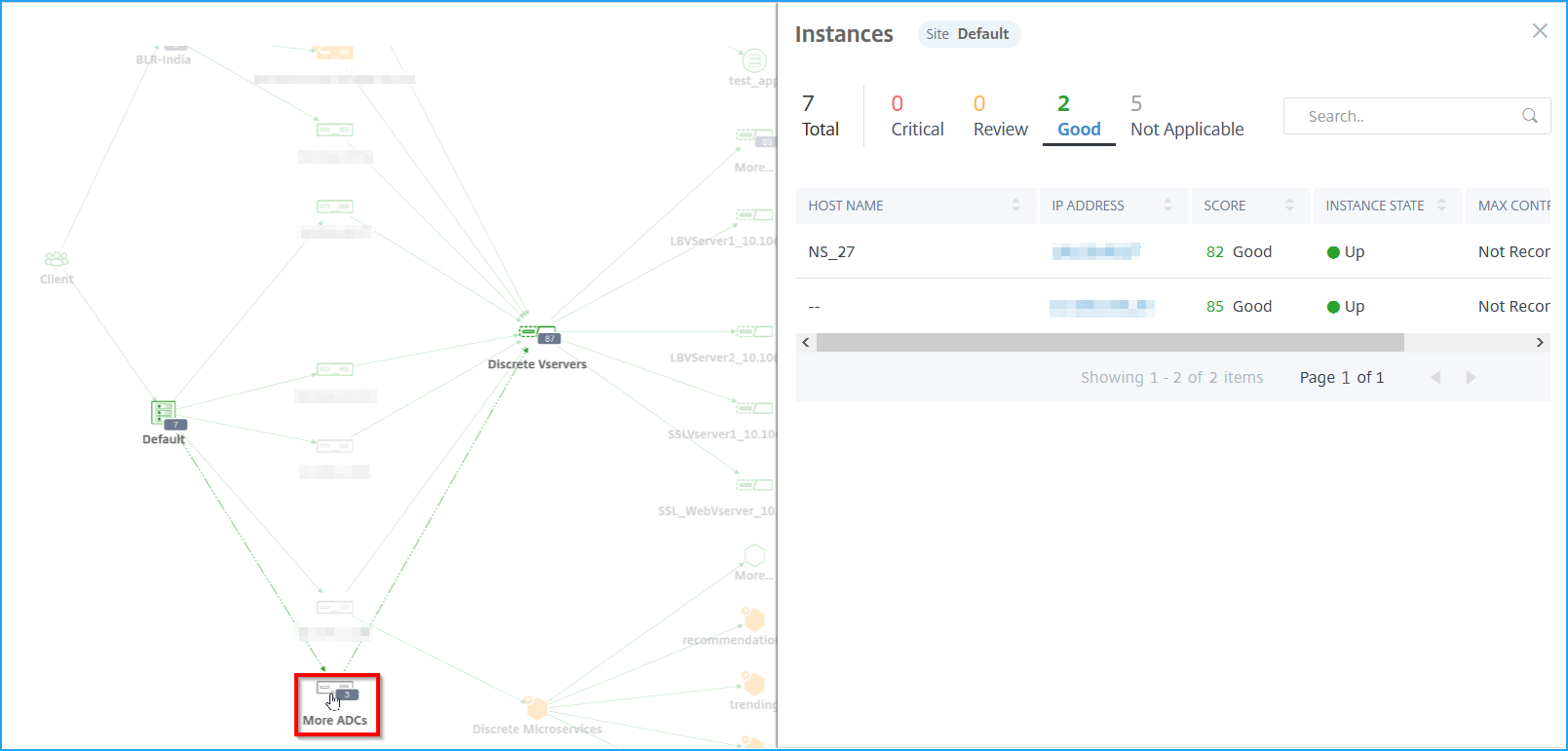

その他のADCをクリックして、それぞれのステータス（重大、レビュー、良好、該当なし）タブを選択し、すべてのNetScalerインスタンスを表示します。

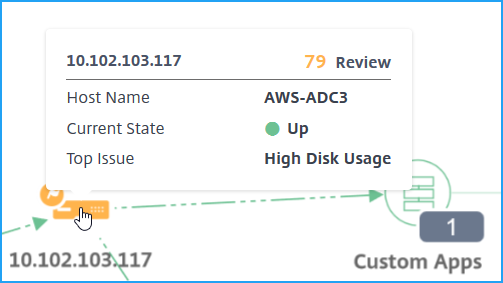

NetScalerインスタンスにマウスポインターを合わせると、メトリックが表示されます。
以下を表示できます。
-
NetScalerインスタンスのIPアドレスとスコア
-
ホスト名 – NetScalerインスタンスに割り当てられているホスト名を示します
-
現在の状態 – NetScalerインスタンスの現在のステータス（稼働中、停止中、サービス停止中など）を示します。
-
主要な問題 – 現在のNetScalerスコアに影響を与える主要な問題を示します
NetScalerインスタンスをクリックして、インスタンススコア、主要メトリック、NetScalerインスタンスに関連する問題などのインスタンスの詳細を表示します。詳細については、インフラストラクチャ分析でインスタンスの詳細を表示するを参照してください。
個別のアプリケーションを表示

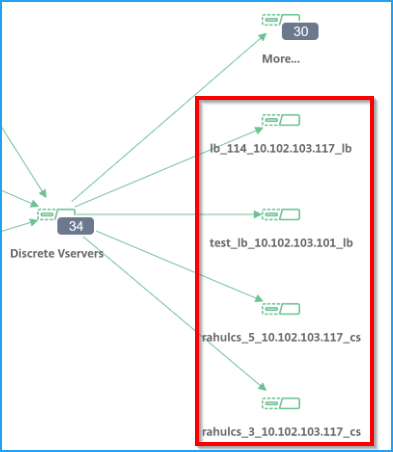

サービスグラフには、スコアの低い上位4つの個別のアプリケーションが表示されます。
以下の個別のアプリケーションがあるとします。
| アプリ名 | NetScaler | アプリスコア | アプリステータス |
|---|---|---|---|
| App1 | 10.102.29.50 | 35 (クリティカル) | 稼働中 |
| App2 | 10.102.29.90 | 100 (良好) | ダウン |
| App 3 | 10.102.32.40 | 49 (確認) | アップ |
| App4 | 10.102.113.208 | 92 (良好) | ダウン |
| App5 | 10.102.25.25 | 86 (良好) | アップ |
| App6 | 10.102.29.41 | 77 (良好) | 稼働中 |
| App7 | 10.102.29.102 | 41 (要確認) | 稼働中 |
このシナリオでは、App1、App3、App6、App7をサービスグラフで上位4つの低スコアアプリケーションとして表示できます。
同様に、カスタムおよびマイクロサービスアプリケーションについても、上位4つの低スコアアプリケーションを表示することもできます。
サービスにマウスポインターを合わせると、メトリック情報を表示できます。
アプリケーションメトリック(/en-us/netscaler-application-delivery-management-software/media/app-metrics.png)
以下を表示できます:
-
アプリケーション名とスコア
-
現在の状態 – アプリケーションの現在のステータス (稼働中または停止中など) を示します
-
問題 – アプリケーションに適用される問題の総数を示します
-
上位の問題 – アプリケーション全体のスコアに影響を与える上位の問題を示します
その他 をクリックすると、すべての個別のアプリケーションが表示されます。次の図に示すように、個別の仮想サーバーページが表示されます。
すべてのアプリ(/en-us/netscaler-application-delivery-management-software/media/all-apps.png)
仮想サーバーはステータスに応じて表示されます。
-
合計 – 個別のアプリケーションの総数
-
重大 – アプリケーションスコアが0から40未満の場合
-
レビュー – アプリケーションスコアが40から75未満の場合
-
良好 – アプリケーションスコアが75を超える場合
-
該当なし – アプリケーションがどの仮想サーバーにもバインドされていない場合
各タブをクリックして仮想サーバーを表示できます。アプリケーションをクリックすると、選択したアプリケーションのサービスグラフが表示されます。
アプリのサービスグラフ(/en-us/netscaler-application-delivery-management-software/media/app-sg.png)
マイクロサービスアプリケーションを表示する
サービスグラフには、Kubernetesクラスターに属するすべてのマイクロサービスアプリケーションも表示されます。サービスにマウスポインターを合わせると、メトリックの詳細が表示されます。
表示できる項目は次のとおりです。
-
サービス名
-
サービスが使用するプロトコル（SSL、HTTP、TCP、SSL over HTTPなど）
-
ヒット数 – サービスが受信したヒットの総数
-
サービス応答時間 – サービスからの平均応答時間。（応答時間 = クライアントRTT + リクエスト最終バイト – リクエスト初回バイト）
-
エラー – 4xx、5xxなどのエラーの総数
-
データ量 – サービスによって処理されたデータの総量
-
名前空間 – サービスの名前空間
-
クラスター名 – サービスがホストされているクラスター名
-
SSLサーバーエラー – サービスからのSSLエラーの総数
サービスをクリックすると、選択したサービスのKubernetesサービスグラフが、サービスの名前空間とクラスター名のフィルターが適用された状態で表示されます。
Kubernetesサービス(/en-us/netscaler-application-delivery-management-software/media/k8s-service.png)
すべてのサービスを含むKubernetesサービスグラフを表示するには、詳細をクリックします。Kubernetesサービスグラフの詳細については、「クラウドネイティブアプリケーションのサービスグラフ」を参照してください。
Kubernetesのすべてのアプリ(/en-us/netscaler-application-delivery-management-software/media/k8s-all.png)
検索バーで結果をフィルタリング
検索バーを使用して結果をフィルタリングできます。管理者として、次のような場合に、この検索バーを使用すると、特定のインスタンス/クライアント/アプリケーション/データセンターにすばやく絞り込むことができます。
-
多数のデータセンターを持つ大規模なエンタープライズ
-
各データセンターに多数のNetScalerインスタンスを設定している
-
各NetScalerインスタンスを介して展開またはアクセスされる多数のアプリケーションを設定している
-
異なる場所からアプリケーションにアクセスするクライアント
検索バーにマウスポインターを置き、フィルタを作成したいカテゴリを選択します。
検索バー(/en-us/netscaler-application-delivery-management-software/media/search-bar-gsg.png)
例えば、特定のNetScalerインスタンスを表示したい場合は、検索バーからインスタンスを選択し、インスタンスのIPアドレスを選択します。グローバルサービスグラフには、選択したインスタンスと、それに関連するアプリケーション、データセンター、クライアントの場所が表示されます。
検索結果(/en-us/netscaler-application-delivery-management-software/media/search-results-gsg.png)
