Infrastructure Analytics でインスタンスの詳細を表示する
-
インフラストラクチャ > インフラストラクチャ アナリティクス に移動します。
-

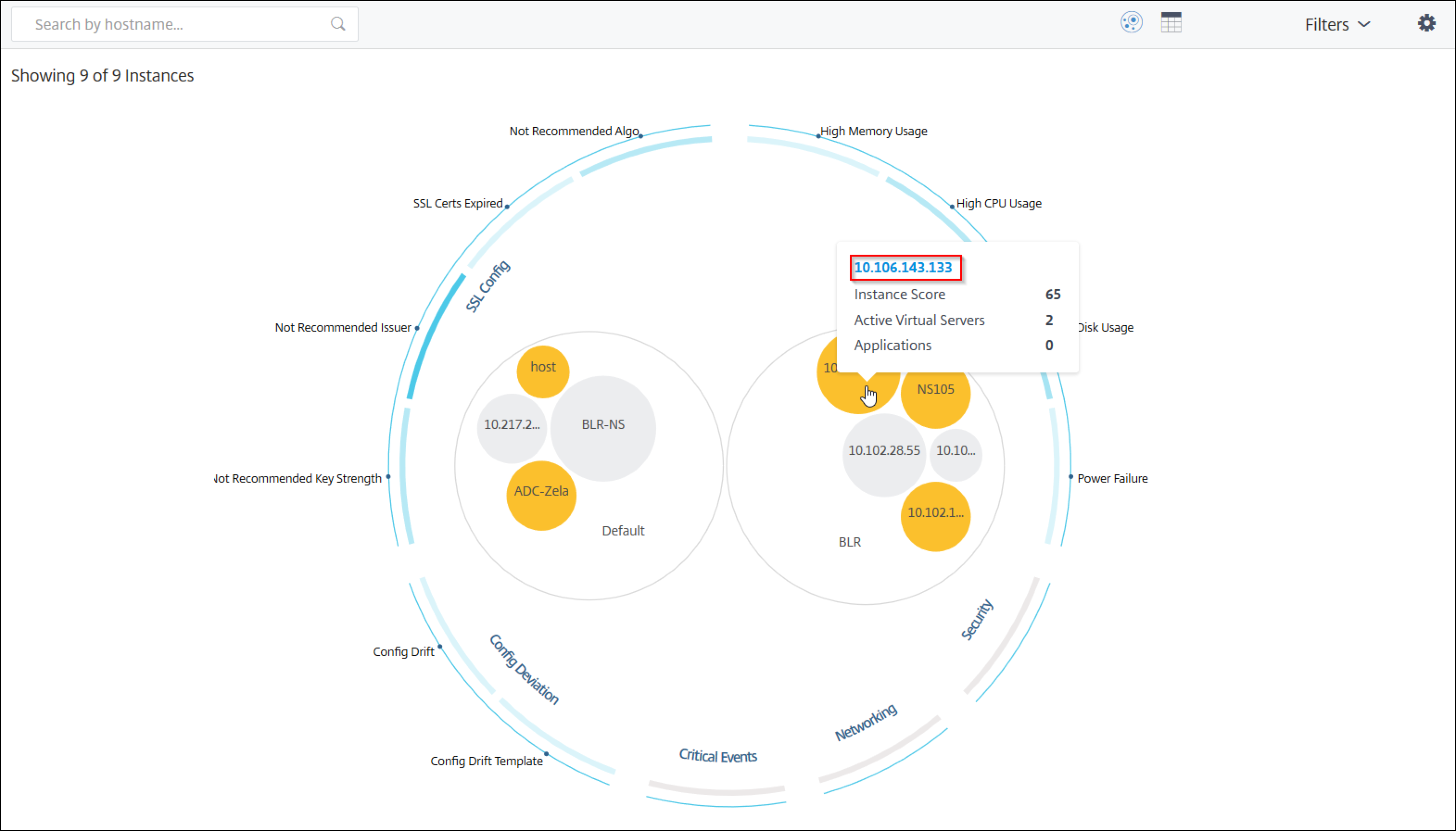

サークルパックビューをクリックし、IPアドレスを選択します。

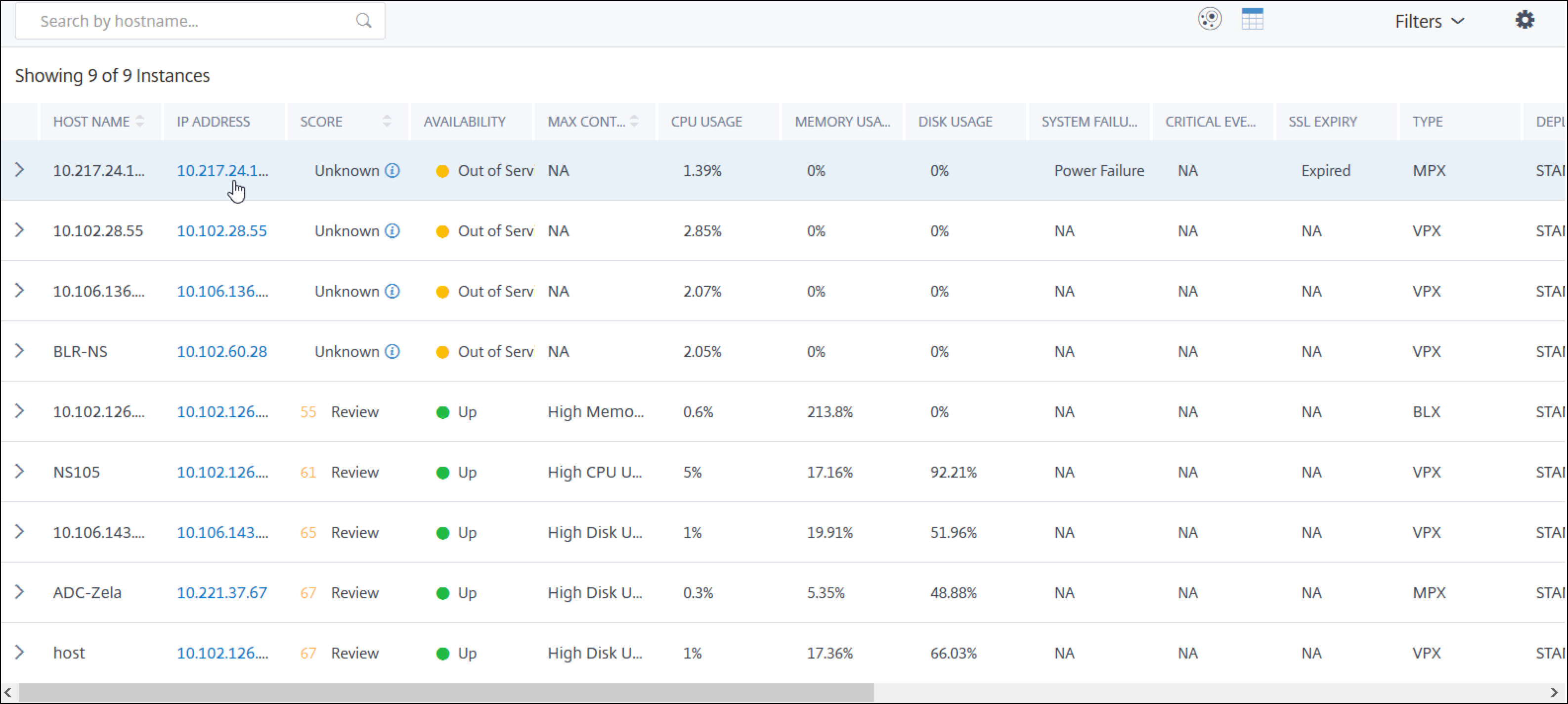

テーブルビューからIPアドレスをクリックすることもできます。
-
ホスト名 – NetScaler インスタンスに割り当てられたホスト名を示します
-
IPアドレス – NetScaler インスタンスのIPアドレスを示します
-
スコア – NetScaler インスタンスのスコアと、Critical、Good、Fair などのステータスを示します
-
可用性 – NetScaler インスタンスの現在のステータス（Up、Down、Out of service など）を示します。
-
最大寄与 – NetScaler インスタンスが最大のエラー数を記録している問題カテゴリを示します。
-
CPU使用率 – インスタンスによって使用されている現在のCPU使用率（%）を示します
-
メモリ使用率 – インスタンスによって使用されている現在のメモリ使用率（%）を示します
-
ディスク使用率 – インスタンスによって使用されている現在のディスク使用率（%）を示します
-
システム障害 – インスタンスシステムのエラーの合計数を示します
-
重大イベント – NetScalerインスタンスが最大数のイベントを持つイベントカテゴリを示します
-
SSL有効期限 – NetScalerインスタンスにインストールされているSSL証明書の現在のステータスを示します
-
タイプ – VPX、SDX、MPX、CPXなどのNetScalerインスタンスタイプを示します
-
展開 – NetScalerインスタンスがスタンドアロンインスタンスとして展開されているか、HAペアとして展開されているかを示します
-
モデル – NetScalerインスタンスのモデル番号を示します
-
バージョン – NetScalerインスタンスのバージョンとビルド番号を示します
-
スループット – NetScalerインスタンスからの現在のネットワークスループットを示します
-
HTTPSリクエスト/秒 – NetScalerインスタンスが受信した現在のHTTPSリクエスト/秒を示します
-
TCP接続 – 確立された現在のTCP接続を示します
-
SSLトランザクション – NetScalerインスタンスによって処理された現在のSSLトランザクションを示します
-
サイト – NetScalerインスタンスが展開されているサイトの名前を示します。
注:
5分ごとに、CPU使用率、メモリ使用率、ディスク使用率、スループットなどの現在の値が更新されます。

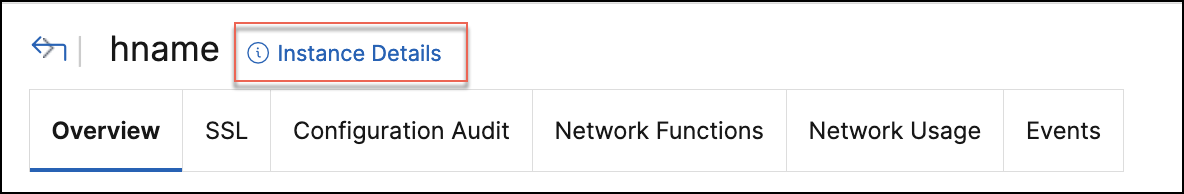

IPアドレスをクリックし、表示されるページで「インスタンスの詳細」をクリックして、インスタンスの詳細を表示します。
以下の詳細が表示されます。
-
情報 - インスタンスタイプ、展開タイプ、バージョン、モデルなどのインスタンス詳細。
-
機能 – デフォルトでは、ライセンスされていない機能が表示されます。ライセンスされた機能をクリックして、ライセンスされている機能を表示します。
-
モード – デフォルトでは、インスタンスで無効になっているすべてのモードが表示されます。有効なモードを表示をクリックして、インスタンスで有効になっているモードを表示します。
インスタンスダッシュボードには、以下の詳細を確認できるインスタンスの概要が表示されます。
-
インスタンススコア
1 – 選択した期間の現在のNetScalerインスタンススコアを示します。最終スコアは100から合計ペナルティを引いた値として計算されます。グラフには、選択した期間のスコア範囲が表示されます。2 – 稼働中、停止中、サービス停止中など、NetScalerインスタンスの現在のステータスを示します。3 – NetScalerインスタンスが稼働している期間を示します。4 – インスタンスで有効および無効になっているネットワークインターフェースの合計数を示します。有効または無効をクリックして、ネットワークインターフェース名やステータス（有効または無効）などの詳細を表示します。5 – リストから期間を選択して、インスタンスの詳細を表示します。6 – NetScalerインスタンスの合計問題数と問題カテゴリを表示します。 -
主要メトリック各タブをクリックして詳細を表示します。各メトリックでは、選択した期間の平均値と差分値を表示できます。次の画像はHTTPS Req/Secの例で、選択された期間は1時間です。値692は1ヶ月間のHTTPS Req/Secの平均値であり、値20は差分値です。グラフでは、最初の値が139で、最後の値が119です。差分値は139 – 119 = 20です。
選択した期間のインスタンスメトリックをグラフ形式で表示できます。-
CPU使用率 – 選択した期間におけるインスタンスからの平均CPU使用率（パケットCPUと管理CPUの両方に表示されます）。
-
メモリ使用率 – 選択した期間におけるインスタンスからの平均メモリ使用率。
-
ディスク使用率 – 選択した期間におけるインスタンスからの平均ディスク使用率。
-
スループット – 選択した期間にインスタンスによって処理された平均ネットワークスループット。
-
HTTPSリクエスト/秒 – 選択した期間にインスタンスが受信した平均HTTPSリクエスト数。
-
TCP接続 – 選択した期間にクライアントとサーバーによって確立された平均TCP接続数。
-
SSLトランザクション – 選択した期間にインスタンスによって処理された平均SSLトランザクション数。
-
-
問題NetScalerインスタンスで発生する以下の問題を表示できます。
問題カテゴリ 説明 問題 システムリソース CPU、メモリ、ディスク使用量など、NetScalerシステムリソースに関連するすべての問題を表示します。 - 高いCPU使用率 - 高いメモリ使用率 - 高いディスク使用率 - SSLカードの障害 - 電源障害 - ディスクエラー - フラッシュエラー - NIC破棄 SSL設定 NetScalerインスタンス上のSSL設定に関連するすべての問題を表示します。 - SSL証明書の期限切れ - 推奨されない発行者 - 推奨されないアルゴリズム - 推奨されない鍵強度 構成の逸脱 NetScalerインスタンスに適用された構成ジョブに関連するすべての問題を表示します。 - 構成ドリフト - 実行中とテンプレートの比較 重大なイベント HAペアおよびクラスターで構成されたNetScalerインスタンスに関連するすべての重大なイベントを表示します。 - クラスタープロパゲーションの失敗 - クラスター同期の失敗 - クラスターバージョンの不一致 - HAの不正なセカンダリ状態 - HAハートビートなし - HA同期の失敗 - HAバージョンの不一致 容量の問題 NetScalerの容量の問題を表示します。NetScaler Consoleは、NetScalerインスタンスから5分ごとにこれらのイベントをポーリングし、パケットドロップまたはレート制限カウンターの増分が存在する場合に表示します。問題は、以下の容量パラメータに基づいて分類されます。 - スループット制限に達しました - PE CPU制限に達しました - PPS制限に達しました - SSLスループットレート制限 - SSL TPSレート制限 ネットワーク インスタンスで発生する運用上の問題を表示します。 詳細については、「新しいインジケーターによる強化されたインフラストラクチャ分析」を参照してください。 各タブをクリックして、問題を分析し、トラブルシューティングします。たとえば、選択した期間にインスタンスで次のエラーが発生したとします。
-
Currentタブには、現在インスタンススコアに影響を与えている問題が表示されます。
-
「すべて」タブには、選択した期間に検出されたすべてのインフラ問題が表示されます。
-
