NetScalerインスタンスのキャパシティ問題を表示する
NetScalerインスタンスが利用可能なキャパシティのほとんどを消費すると、クライアントトラフィックの処理中にパケットドロップが発生する可能性があります。この問題は、NetScalerインスタンスのパフォーマンス低下を引き起こします。このようなNetScalerのキャパシティ問題を理解することで、NetScalerのパフォーマンスを安定させるために、追加のライセンスを事前に割り当てることができます。
サークルパックビューでは、NetScalerインスタンスのキャパシティ問題が存在する場合に表示できます。
NetScalerのキャパシティ問題を表示するには、,
-
インフラストラクチャ > インフラストラクチャ分析に移動します。
-
サークルパックビューを選択します。
注:
インフラストラクチャ分析では、サークルパックビューと表形式ビューに、過去1時間に発生したイベントと問題が表示されます。

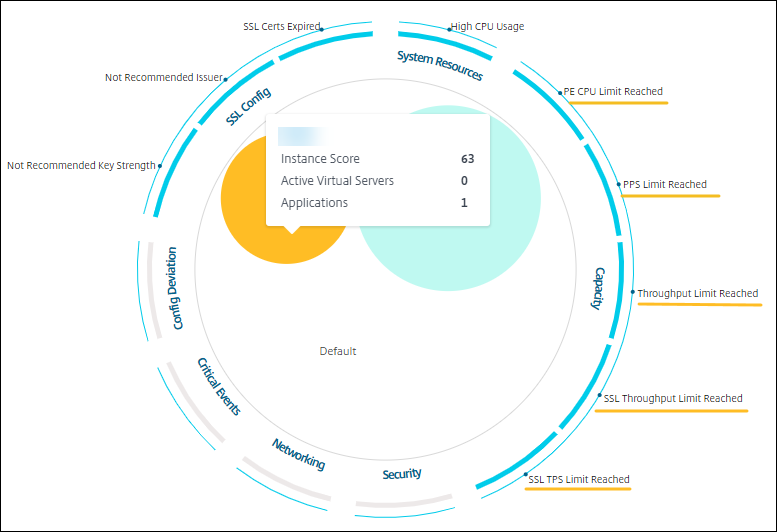

次の図は、選択したインスタンスにキャパシティ問題が存在することを示しています。
問題は、次のキャパシティパラメータに基づいて分類されます。
-
スループット制限に到達 – スループット制限に到達した後にインスタンスでドロップされたパケットの数。
-
PE CPU制限に到達 – PE CPU制限に到達した後にすべてのNICでドロップされたパケットの数。
-
PPS制限に到達 – PPS制限に到達した後にインスタンスでドロップされたパケットの数。
-
SSLスループットレート制限 – SSLスループット制限に到達した回数。
-
SSL TPSレート制限 – SSL TPS制限に達した回数。
容量の問題を解決するための推奨されるアクションを表示
NetScaler Consoleは、容量の問題を解決できるアクションを推奨します。推奨されるアクションを表示するには、次の手順を実行します。
-
Infrastructure > Infrastructure Analyticsで、表形式ビューを選択します。
-
容量の問題があるインスタンスを選択し、詳細をクリックします。インスタンスの詳細(/en-us/netscaler-console-service/media/instance-details.png)
-
インスタンスページで、問題セクションまでスクロールします。
-
各問題を選択し、容量の問題を解決するための推奨されるアクションを表示します。容量の問題を解決するための推奨されるアクション(/en-us/netscaler-console-service/media/adc-capacity-issues-drill-down.gif)
NetScaler Consoleは、NetScalerインスタンスから5分ごとにこれらのイベントをポーリングし、パケットドロップまたはレート制限カウンターの増分が存在する場合に表示します。
NetScaler Consoleは、定義された容量しきい値に基づいてインスタンススコアを計算します。
-
低しきい値 – 1パケットドロップまたはレート制限カウンターの増分
-
高しきい値 – 10000パケットドロップまたはレート制限カウンターの増分
したがって、NetScalerインスタンスが容量しきい値を超えると、インスタンススコアに影響が及びます。
パケットがドロップされたり、レート制限カウンターが増加したりすると、
ADCCapacityBreachカテゴリの下にイベントが生成されます。これらのイベントを表示するには、設定 > システムイベントに移動します。
