ネットワークレポート

最終公開日 : Oct 02, 2026
NetScaler Console でネットワークレポートを監視することで、リソースの使用状況を最適化できます。複数の場所に多くのアプリケーションが展開されている分散展開環境があるかもしれません。アプリケーションの最適なパフォーマンスを確保するために、トラフィックの負荷分散、コンテンツスイッチ、または圧縮を行うために、複数の Citrix Application Delivery Controller (NetScaler) インスタンスも展開しています。ネットワークパフォーマンスはアプリケーションパフォーマンスに影響を与える可能性があります。アプリケーションのパフォーマンスを維持し続けるには、ネットワークパフォーマンスを定期的に監視し、すべてのリソースが最適に使用されていることを確認する必要があります。
NetScaler Console を使用すると、グローバルレベルのインスタンスや、仮想サーバーやネットワークインターフェースなどのエンティティのレポートを生成できます。レポートを生成できる仮想サーバーは次のとおりです。
  • 負荷分散サーバー、サービス、およびサービスグループ
  • コンテンツスイッチングサーバー
  • キャッシュリダイレクションサーバー
  • グローバルサービス負荷分散 (GSLB)
  • 認証
  • ネットスケーラー ゲートウェイ
NetScaler Console では、さまざまなインスタンス、仮想サーバー、およびその他のエンティティに対して複数のダッシュボードを作成できます。
Related information
インフラストラクチャ

ネットワークレポートダッシュボード

次の画像は、ダッシュボードのさまざまな機能を示しています。
ネットワークレポートダッシュボードの概要 (/en-us/netscaler-console-service/media/network-rprt-dashboard1.png)
  • 左側のパネルには、NetScaler Console で作成されたすべてのカスタムダッシュボードが表示されます。いずれかをクリックすると、そのダッシュボードを構成するさまざまなレポートを表示できます。たとえば、TCP および SSL ダッシュボードには、TCP および SSL プロトコルに関連するさまざまなレポートが含まれています。
  • 各ダッシュボードは、複数のウィジェットでカスタマイズして、さまざまなレポートを表示できます。ウィジェットはダッシュボード上のレポートを表し、それは関連する複数のレポートの集合です。たとえば、圧縮 TCP バイト使用量レポートには、1秒あたりに転送および受信された圧縮 TCP バイトのレポートが含まれています。
  • レポートは、1時間、1日、1週間、または1か月間表示できます。NetScaler Consoleで生成されるレポートの期間をカスタマイズするには、タイムラインスライダーオプションを使用できます。
  • 「X」をクリックしてレポートを削除できます。レポートを.pdf、.jpeg、.png、または.csv形式でシステムにエクスポートすることもできます。レポートを生成する時間と繰り返しをスケジュールすることもできます。レポートを送信したいメール配信リストを設定することもできます。
  • ダッシュボード上部の「インスタンス」セクションには、レポートが生成されるすべてのインスタンスのIPアドレスが一覧表示されます。
  • 「X」をクリックしてインスタンスを削除するか、レポートにインスタンスを追加できます。ただし、現在NetScaler Consoleでは10個のインスタンスのレポートを表示できます。
  • ダッシュボード全体を.pdf、.jpeg、.png、または.csv形式でシステムにエクスポートすることもできます。ダッシュボードに加えた変更はすべて保存する必要があります。変更を保存するには、をクリックします。
以下のセクションでは、ダッシュボードの作成、レポートの生成、およびレポートのエクスポートに関するタスクについて詳しく説明します。
ダッシュボードを表示または作成するには：
  1. NetScaler Consoleで、インフラストラクチャ > ネットワークレポートに移動します。
    ダッシュボードを作成(/en-us/netscaler-console-service/media/nw-dash.png)
  2. 既存のダッシュボードを表示するには、をクリックします。ネットワークレポートのダッシュボードページが開き、すべてのダッシュボードとレポートウィジェットを表示できます。
  3. ダッシュボードを作成するには、****をクリックします。
    ****ページが開きます。
    ダッシュボードの種類を選択(/en-us/netscaler-console-service/media/nw-dash-create.png)
  4. ****タブで、次の詳細を入力します。
    1. 名前。ダッシュボードの名前を入力します。
    2. インスタンスファミリー。インスタンスのタイプ（NetScalerまたはNetScaler SDX）を選択します。
    1. タイプ。レポートを生成するエンティティタイプを選択します。この例では、ロードバランシング仮想サーバーを選択します。
    2. 説明。ダッシュボードのわかりやすい説明を入力します。
  5. 「次へ」をクリックします。
  6. 「レポートの選択」タブで、必要なレポートを選択します。この例では、トランザクション、接続、スループットを選択できます。「次へ」をクリックします。
    レポートの選択(/en-us/netscaler-console-service/media/nw-dash-rprt.png)
  7. 「エンティティの選択」タブで、「追加」をクリックします。
    「基本設定」タブで選択したエンティティタイプに応じて、エンティティリストを含むウィンドウが表示されます。この例では、「LB仮想サーバーの選択」ウィンドウが表示されます。
  8. 監視するエンティティを選択します。
    エンティティの選択(/en-us/netscaler-console-service/media/nw-dash-entities.png)
  9. 「作成」をクリックします。
ダッシュボードが作成され、選択したすべてのレポートが表示されます。
注
現在、凡例またはフィルターに加えた変更は保存できません。

集計を適用してネットワークレポートデータを表示する

ネットワークパフォーマンスデータに集計を適用し、ダッシュボードでアプリケーションパフォーマンスを表示できます。要件に基づいて結果をエクスポートすることもできます。データに適用されたこれらの集計を使用して、すべてのリソースが最適に使用されているかどうかを分析および確認できます。 > に移動し、 オプションを表示するには、期間を1日以降に選択します。
既存の平均データでは、 リストからオプションを選択して集計を適用できます。集計を適用すると、ダッシュボードの各メトリックのデータが更新されます。 をクリックし、 を選択します。

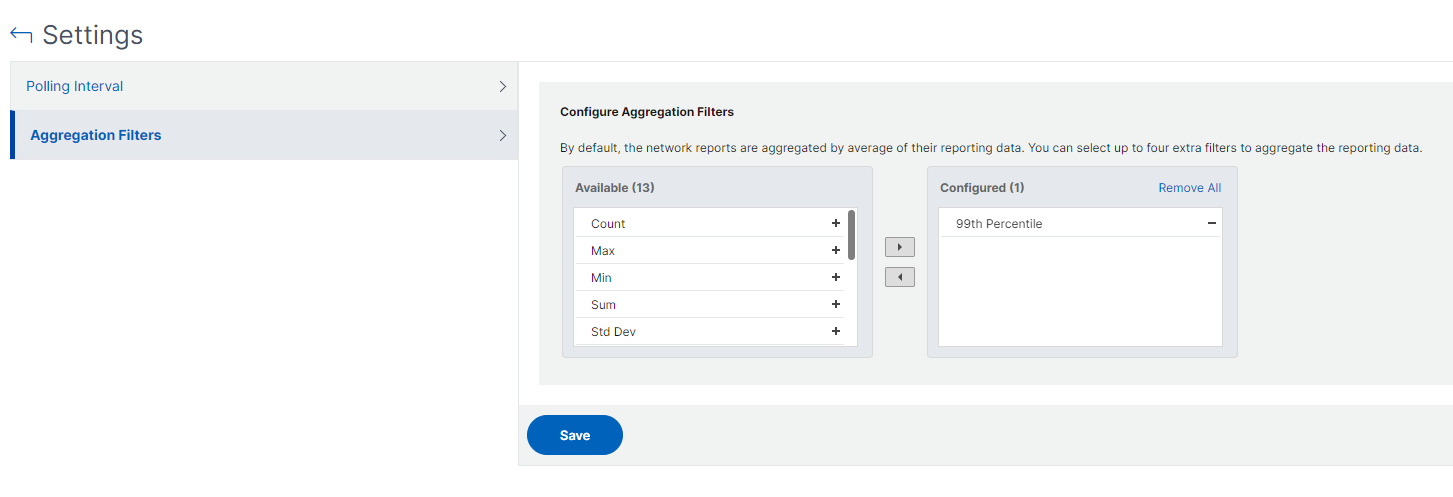

集計フィルター
追加できる集計は次のとおりです。
  • カウント
  • 最大
  • 最小
  • 合計
  • 標準偏差
  • 分散
  • 最頻値
  • 中央値
  • 25パーセンタイル
  • 75パーセンタイル
  • 95パーセンタイル
  • 99パーセンタイル
  • 最初
  • 最後
ダッシュボードには最大4つの集計オプションを追加できます。集計オプションを追加すると、NetScaler Console は選択した集計オプションのレポートを生成するのに約1時間かかります。

ネットワークレポートのエクスポート

ウィジェットレポートは.pdf、.png、.jpeg、または.csv形式でエクスポートできますが、ダッシュボード全体は.pdf、.jpeg、または.png形式でのみエクスポートできます。
注
読み取り専用権限がある場合、NetScaler Console でレポートをエクスポートすることはできません。NetScaler Console でファイルを作成し、エクスポートするには編集権限が必要です。
ダッシュボードレポートをエクスポートするには:
  1. Infrastructure > Network Reporting に移動します
  2. 作成したすべてのダッシュボードを表示するには、View Dashboards をクリックします。
  3. 左側のペインでダッシュボードをクリックします。この例では、Dashboard 1 をクリックします。
  4. ページ右上のエクスポートボタンをクリックします。
  5. Export Now タブで、必要な形式を選択し、Export をクリックします。
    Export ページで、次のいずれかを実行できます。
  6. 「今すぐエクスポート」タブを選択します。レポートをPDF、JPEG、PNG、またはCSV形式で表示および保存します。
  7. 「エクスポートのスケジュール」タブを選択します。レポートを毎日、毎週、または毎月スケジュールし、電子メールまたはSlackメッセージでレポートを送信します。
    ネットワークレポートダッシュボードページのエクスポートを定期的にスケジュールできます。たとえば、特定の時間に過去1時間分のダッシュボードレポートを毎週生成するオプションを設定できます。レポートは毎週生成され、ダッシュボードのステータスが表示されます。ユーザーによって設定されている場合、レポートはタイムスタンプと日付スタンプを上書きします。
「注」
  • 毎週の繰り返しを選択する場合は、レポートをスケジュールする曜日を選択します。
  • 毎月の繰り返しを選択する場合は、レポートをスケジュールするすべての日をコンマで区切って入力します。
ネットワークレポートをスケジュールする際に、「件名」フィールドにテキスト文字列を入力することで、レポートの見出しをカスタマイズできます。スケジュールされた時間に作成されるレポートには、この文字列が名前として使用されます。
たとえば、特定の仮想サーバーから発信されるネットワークレポートの場合、件名に「authentication-reports-10.106.118.120」と入力できます。ここで、10.106.118.120は監視対象の仮想サーバーのIPアドレスです。
「注」
現在、このオプションはレポートのエクスポートをスケジュールする場合にのみ利用可能です。レポートを即座にエクスポートする際には、レポートに見出しを追加することはできません。
「ウィジェットレポートをエクスポートするには：」:
  1. 「インフラストラクチャ > ネットワークレポート」に移動します。
  2. 「ダッシュボードの表示」をクリックして、作成したすべてのダッシュボードを表示します。
  3. 左ペインでダッシュボードをクリックします。この例では、「Skype for Business」もクリックします。
  4. ウィジェットを選択します。たとえば、「負荷分散仮想サーバートランザクション」を選択します。
  5. ページの右上隅にあるエクスポートボタンをクリックします。
  6. 「Export Now」タブで、必要な形式を選択し、「Export」をクリックします。
    レポートのエクスポート(/en-us/netscaler-console-service/media/nw-dash-widget-export.png)

NetScaler Consoleでのネットワークレポートのしきい値の管理方法

NetScalerインスタンスの状態を監視するには、カウンターにしきい値を設定し、しきい値を超過したときに通知を受け取ることができます。NetScaler Consoleでは、しきい値を構成し、表示、編集、削除できます。
たとえば、コンテンツスイッチング仮想サーバーのConnectionsカウンターが指定された値に達したときに、電子メール通知を受け取ることができます。特定のインスタンスタイプにしきい値を定義できます。また、選択したインスタンスから特定のカウンターメトリックに対して生成するレポートを選択することもできます。
カウンターの値がしきい値を超過または下回った場合（ルールで指定されている場合）、パフォーマンス関連の問題を示すために、指定された重大度のイベントが生成されます。カウンター値が正常と見なされる値に戻ると、イベントはクリアされます。これらのイベントは、Infrastructure > Events > Reportsに移動して表示できます。「Reports」ページで、「Events by Severity」ドーナツをクリックして、重大度別にイベントを表示できます。
しきい値が侵害されたときに電子メールまたはSMSメッセージを送信するなど、しきい値にアクションを関連付けることもできます。
しきい値を作成するには：
  1. NetScaler Consoleで、Infrastructure > Network Reporting > Thresholdsに移動します。「Thresholds」の下にある「Add」をクリックします。
  2. 「Create Threshold」ページで、次の詳細を指定します。
    • 「名前」。しきい値の名前。
    • 「インスタンスタイプ」。NetScalerインスタンス。
    • 「レポート名」。このしきい値に関する情報を提供するパフォーマンスレポートの名前。
  3. イベントを生成またはクリアするタイミングを指定するルールを設定することもできます。「Configure Rule」セクションで次の詳細を指定できます。
    • メトリック。しきい値を設定するメトリックを選択します。
    • 比較演算子。監視対象の値がしきい値以上か、しきい値以下かを確認するための比較演算子を選択します。
    • しきい値。イベントの重大度が計算される値を入力します。たとえば、現在のクライアント接続の監視対象値が80%に達した場合に、重大なイベント重大度でイベントを生成したいとします。この場合、しきい値として80と入力します。「重大なイベント」は、インフラストラクチャ > イベント > レポートに移動して表示できます。レポートページで、重大度別イベントドーナツをクリックすると、重大度別にイベントを表示できます。
    • クリア値。値をクリアするタイミングを示す値を入力します。たとえば、監視対象の値が50%に達したときに、現在のクライアント接続のしきい値をクリアしたいとします。この場合、クリア値として50と入力します。
    • イベントの重大度。しきい値に設定するセキュリティレベルを選択します。
  4. しきい値を設定するインスタンスとエンティティを選択できます。インスタンスセクションで、次のいずれかのオプションを選択します。
    • すべてのインスタンス。すべてのインスタンスにしきい値が設定されます。
    • 特定のインスタンス。特定のインスタンスにしきい値が設定されます。右矢印を使用して、利用可能リストから構成済みリストにインスタンスを移動します。しきい値は、構成済みリストのインスタンスに設定されます。
    • 特定のエンティティ。特定のエンティティにしきい値が設定されます。
      エンティティを選択するには、追加をクリックします。

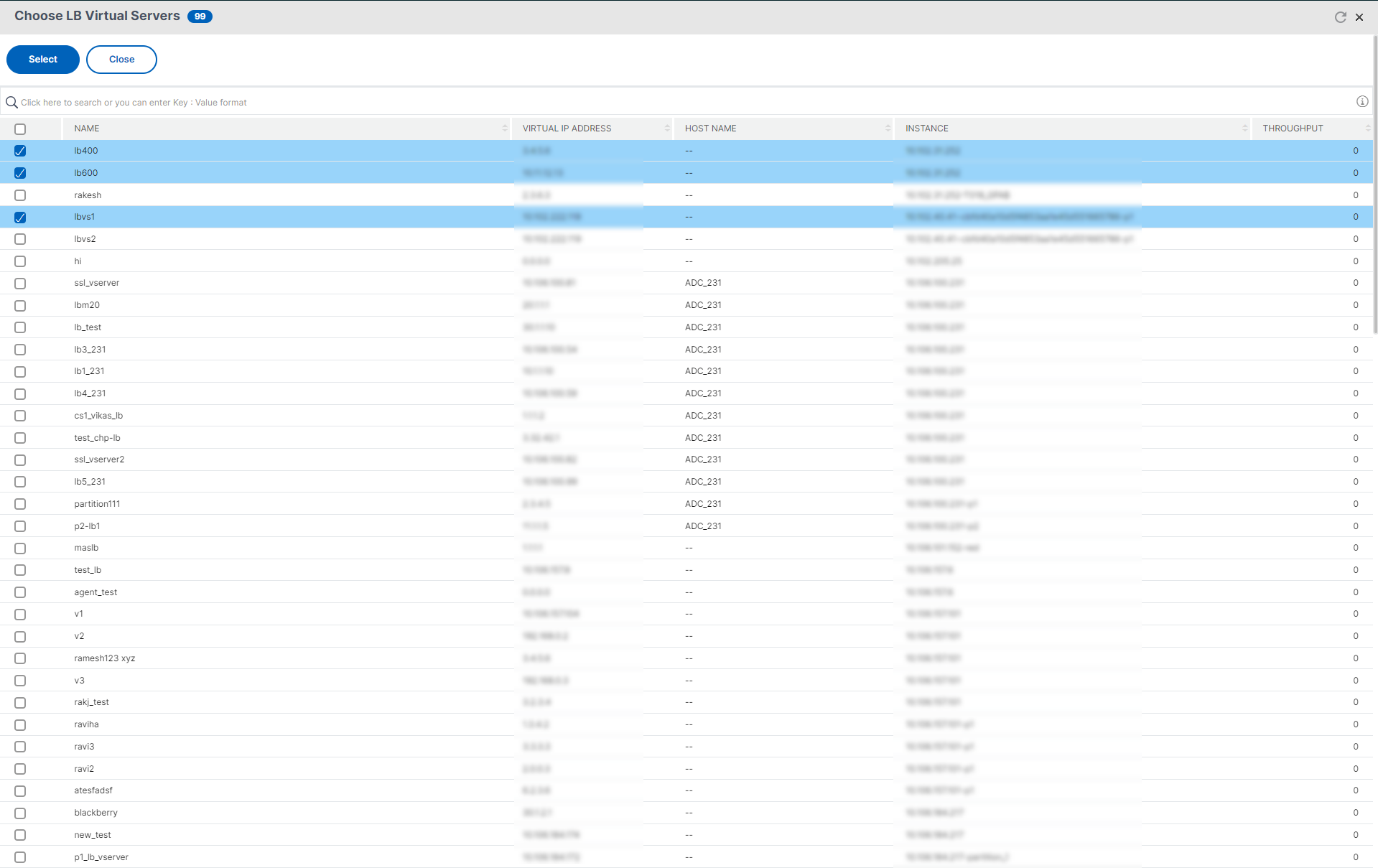

      レポート名フィールドで選択したレポートタイプに応じて、エンティティリストを含むウィンドウが表示されます。この例では、LB仮想サーバーの選択ウィンドウが表示されます。
      エンティティの追加
      しきい値を設定するエンティティを選択します。選択をクリックします。選択したエンティティがインスタンスセクションに表示されます。
  5. しきい値に達したときにメッセージを表示するように選択できます。イベントメッセージセクションで、メッセージボックスにメッセージを入力します。NetScaler Consoleは、監視対象の値としきい値をこのメッセージに追加します。
  6. 通知設定セクションで、しきい値を有効にするを選択して、アラームを生成するしきい値を有効にします。オプションで、電子メールで通知を選択すると、しきい値に達したときに、電子メール、Slack、ServiceNow、PagerDutyなどのさまざまなチャネルを通じて通知を受け取ることができます。
  7. 「作成」をクリックします。

ネットワークレポートのパフォーマンスポーリング間隔を設定する

デフォルトでは、5分ごとにNITRO呼び出しがネットワークレポートのパフォーマンスデータを収集します。NetScaler Consoleは、カウンター情報などのインスタンス統計を取得し、1分ごと、1時間ごと、1日ごと、または1週間ごとに集計します。この集計データは、事前定義されたレポートで表示できます。
パフォーマンスポーリング間隔を設定するには、Infrastructure > Network Reporting に移動し、Configure Polling Interval をクリックします。ポーリング間隔は5分未満または60分を超えることはできません。
ポーリング間隔の設定(/en-us/netscaler-console-service/media/networkreportingpolling.png)

ネットワークレポートのパージ設定

NetScaler Consoleでネットワークレポートデータのパージ間隔を設定できます。この間隔は、NetScaler Consoleサーバーのデータベースに保存されるネットワークレポートデータの量を制限します。デフォルトでは、ネットワークレポートの履歴データは24時間ごと（01:00）にパージされます。
注
指定できる値は、90日を超えることはできず、1日未満にすることはできません。
