インスタンスビューのレポートとメトリック
インスタンスビューのレポートとメトリックは、1つまたは複数のNetScalerインスタンスに焦点を当てています。
インスタンスビューに移動するには：
-
サポートされているWebブラウザを使用してNetScaler Consoleにログオンします。
-
Gateway > HDX™ Insight > Instances の順に移動します。
インスタンスサマリービュー
このビューは、NetScaler Consoleに追加されたすべてのNetScalerインスタンスのレポートを表示するため、サマリービューと呼ばれます。
明示的に言及されていない限り、これらすべてのメトリック/レポートには、選択された期間に対応する値があります。

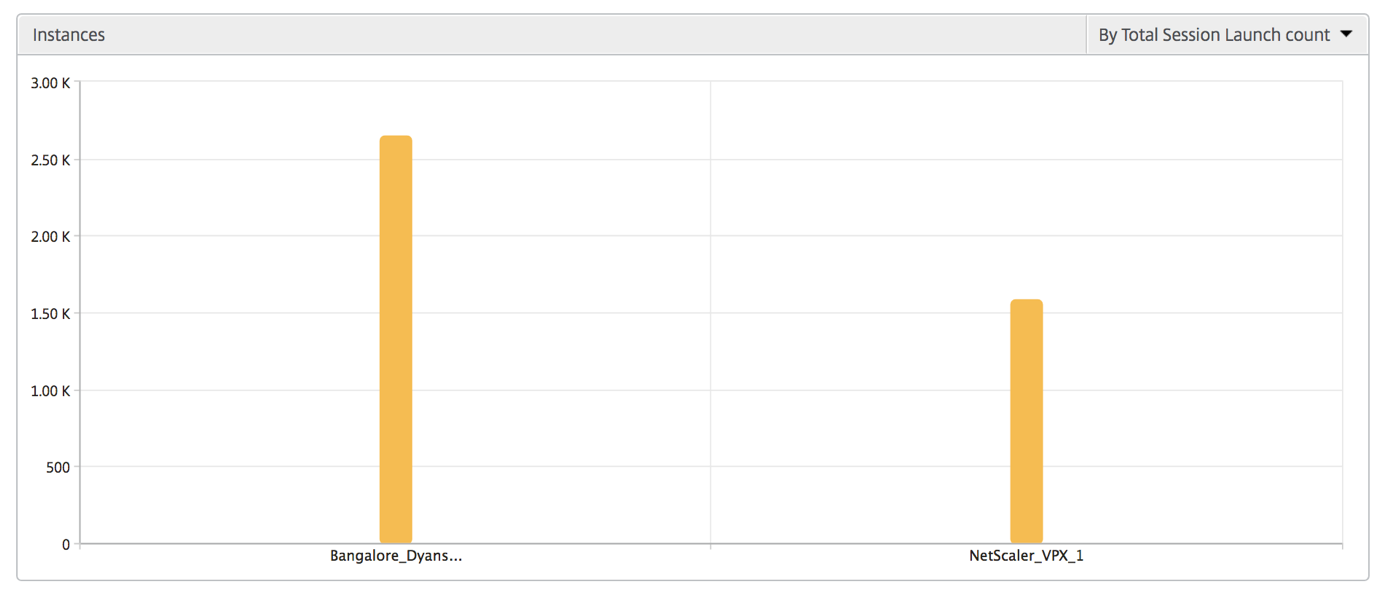

インスタンス棒グラフ
このグラフは、グラフキャンバスの右上にあるリストから、インスタンスと合計セッション起動数および合計アプリを表示します。
インスタンス/アクティブインスタンスサマリーレポート
| メトリック | 説明 |
|---|---|
| 名前 | NetScalerインスタンスのホスト名。 |
| IPアドレス | NetScalerのIPアドレス。 |
| セッション起動の合計数 | 指定された時間間隔で作成された一意のユーザーセッションの合計数。 |
| アプリケーションの合計数 | 指定された時間間隔で起動された一意のアプリケーションの合計数。 |
| タイプ | 該当なし |
インスタンスサマリーレポート(/en-us/netscaler-console-service/media/hdx-user-dekstop-active-inactive-summary.png)
しきい値レポート
しきい値レポートは、選択した期間にインスタンスとしてエンティティが選択されている場合に、違反したしきい値の数を表します。詳細については、「しきい値とアラートの作成方法」を参照してください。

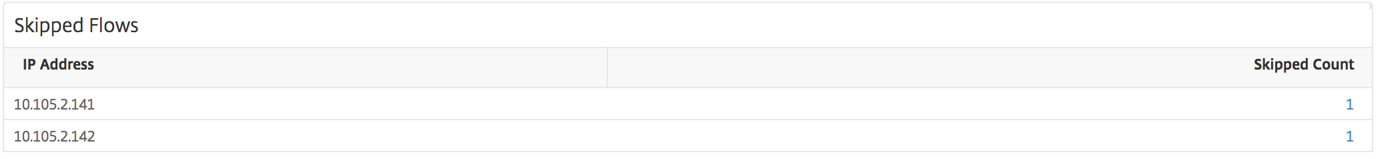

スキップされたフロー
スキップされたフローとは、ICA®接続の解析をスキップしたレコードです。このフローは、サポートされていないCitrix Virtual AppまたはDesktopバージョン、サポートされていないワークスペースバージョンまたはワークスペースタイプを使用しているなど、複数の理由で発生する可能性があります。この表には、IPアドレスとスキップされたフローの数が表示されます。これらのワークスペースは、許可リストのワークスペースの一部ではない可能性があります。そのため、これらのセッションは監視からスキップされます。
ICA解析に関連する問題の詳細については、「NetScalerチェックリストにおけるHDX/ICAトラフィックのレコード生成の問題」を参照してください。
ワールドビュー
HDX Insightのワールドマップビューでは、管理者は地理的な観点から過去およびアクティブなユーザーの詳細を表示できます。管理者はシステムのワールドビューを持ち、地域をクリックすることで特定の国、さらに都市へとドリルダウンできます。管理者はさらに、都市や州ごとの情報を表示するためにドリルダウンできます。NetScaler Consoleバージョン12.0以降では、地理的な場所から接続しているユーザーにドリルダウンできます。
HDX Insightのワールドマップでは以下の詳細を表示でき、各メトリックの密度はヒートマップ形式で表示されます。
-
ICA RTT
-
WAN遅延
-
DC遅延
-
帯域幅
-
合計バイト数
インスタンスごとのビュー
インスタンスごとのビューは、特定の選択されたNetScalerインスタンスの詳細なエンドユーザーエクスペリエンスレポートを提供します。
インスタンスビューに移動するには：
-
Gateway > HDX Insight > Instances に移動します。
-
インスタンスサマリーレポートから特定のインスタンスを選択します。

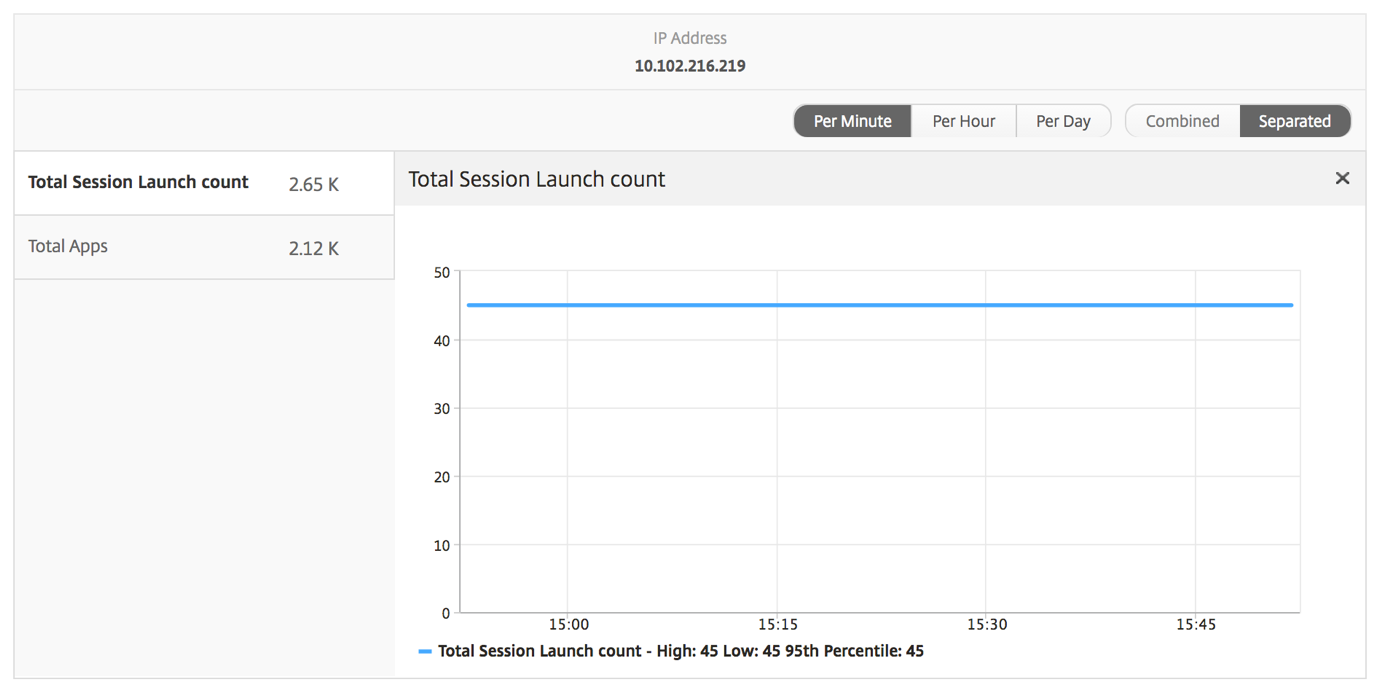

折れ線グラフ
| メトリック | 説明 |
|---|---|
| IPアドレス | これは、選択されたインスタンスのNetScaler IPアドレスを表します。 |
| セッション起動総数 | 指定された時間間隔におけるアクティブなCitrix Virtual Appセッションの総数。 |
| 合計アプリ数 | 指定された時間間隔に起動された一意のアプリケーションの総数。 |

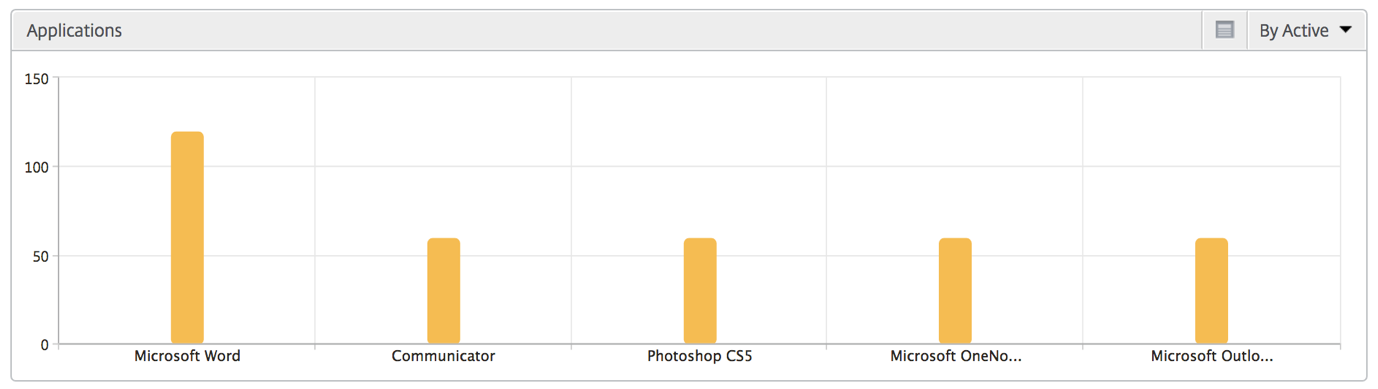

アプリケーション棒グラフ
アクティブなアプリ、セッション起動総数、アプリ起動総数、または起動時間に基づいて、上位5つのアプリケーションを表示します。
ユーザー棒グラフ
ユーザー棒グラフは、以下の基準に基づいて上位5人のユーザーを表示します
-
帯域幅
-
WAN遅延
-
DC遅延
-
ICA RTT
ユーザー棒グラフ(/en-us/netscaler-console-service/media/hdx-users-bar-graph.png)
デスクトップユーザーレポート
この表は、特定のユーザーのCitrix Virtual Desktopセッションに関する洞察を提供します。これらのメトリックは、デスクトップ起動回数と帯域幅でソートできます。
| メトリック | 説明 |
|---|---|
| 名前 | シトリックス バーチャル デスクトップ名。 |
| デスクトップ起動回数 | デスクトップが起動された回数。 |
| 帯域幅 | 選択された時間間隔中にエンドツーエンド通信に要した1秒あたりの合計バイト数。 |
| DC遅延 | ネットワークのサーバー側で発生する遅延。つまり、NetScalerからバックエンドサーバーまでの遅延です。 |
| WAN遅延 | ネットワークのクライアント側で発生する遅延。つまり、NetScalerからエンドユーザーまでの遅延です。 |
| ICA RTT | ICA RTTは、Citrix Virtual AppまたはDesktopでホストされているアプリケーションまたはデスクトップを操作しているときにユーザーが経験する画面の遅延です。 |
デスクトップユーザーレポート(/en-us/netscaler-console-service/media/hdx-dekstop-user.png)
ワールドビュー
HDX Insightのワールドマップビューでは、管理者は地理的な観点から過去およびアクティブなユーザーの詳細を表示できます。管理者は、地域をクリックすることで、システムのワールドビューを表示し、特定の国、さらに都市へとドリルダウンできます。管理者は、さらにドリルダウンして都市および州ごとの情報を表示できます。NetScaler Consoleバージョン12.0以降では、地理的な場所から接続しているユーザーにドリルダウンできます。
HDX Insightのワールドマップでは以下の詳細を表示でき、各メトリックの密度はヒートマップ形式で表示されます。
-
ICA RTT
-
WAN遅延
-
DC遅延
-
帯域幅
-
合計バイト数
